تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | الفولاذ المقاوم للصدأ 316L | نموذج: | آر إكس |
|---|---|---|---|
| ميكانيكية: | الختم الميكانيكي / الختم الميكانيكي | مدخل: | 2خيط 5" |
| مَنفَذ: | 1.5 "الموضوع | نوع الختم: | خياري |
| إبراز: | مضخة دفاعة عالية النقاء,مضخة عالية النقاء باتجاه عقارب الساعة,مضخة RX باتجاه عكس عقارب الساعة |
||

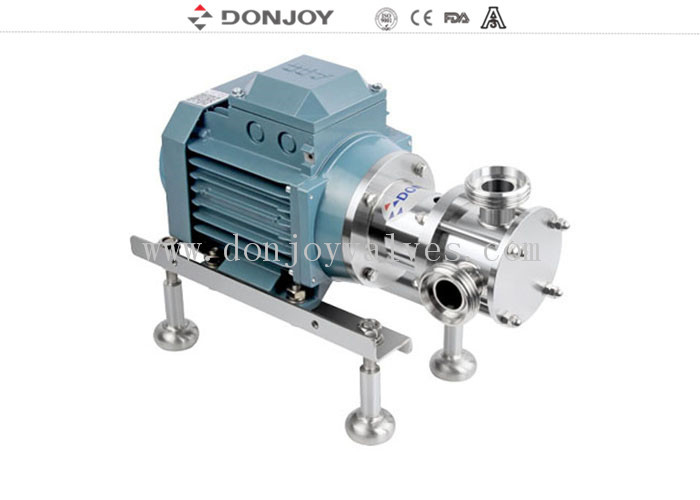

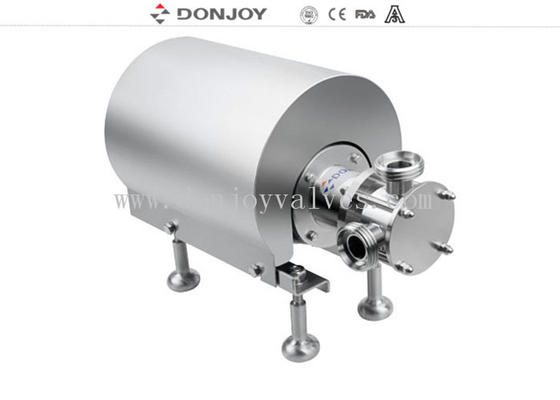

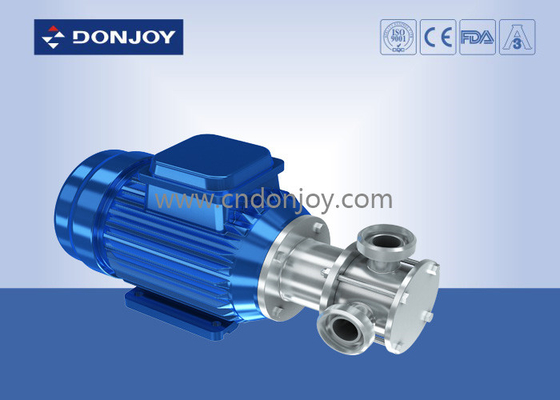

مضخة مرنة ذات ريشة صحية عالية النقاء 316L - سلسلة RX
الوصف
مضخة مرنة ذات ريشة RX
يمكنها تحقيق دوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة.
يمكن استخلاص ونقل السائل عندما يكون مستوى السائل أقل من مدخل المضخة حتىبحد أقصى 5 أمتار
تم تصميم المضخة لنقل وتوصيل الوسائط منخفضة اللزوجة وعالية اللزوجة والمواد تحتوي على جزيئات أو غازات
المواصفات
|
اسم المنتج: |
مضخة مرنة ذات ريشة صحية عالية النقاء 316L - سلسلة RX |
|
مادة جسم المضخة: |
SS304/SS316L/1.4301/1.4404 |
|
مادة الختم: |
EPDM (قياسي، معتمد من FDA) FPM (فايتون) و NBR |
|
الحد الأقصى للتدفق: |
20 متر مكعب/ساعة |
|
الحد الأقصى للرأس: |
80H (متر) |
|
الحد الأقصى لضغط التشغيل: |
4 بار |
|
الحد الأقصى للتشغيل درجة الحرارة: |
80 درجة مئوية |
|
مانع تسرب ميكانيكي: |
SIC/SiC/EPDM (قياسي)، C/SIC، TC/TC |
|
نوع الختم: |
Flختم ميكانيكي مزدوج مشطوف/ختم ميكانيكي مفرد (قياسي) |
|
قوة المحرك: |
0.5 كيلو واط، 0.75 كيلو واط، 1.1 كيلو واط، 1.5 كيلو واط، 2.2 كيلو واط، 3.0 كيلو واط، |
|
الجهد: |
110 فولت، 220 فولت، 380 فولت |
|
المحرك: |
ABB/محلي |
|
تردد المحرك: |
50 هرتز، 60 هرتز |
|
معالجة السطح: |
Ra ≤ 0.6 ميكرومتر، EP=Ra0.4 ميكرومتر |
|
الموديل: |
RX |
|
اتصال متاح: |
Tri-Clamp، خيط، شفة |
|
معيار متاح: |
DIN، SMS، 3A، RJT، ISO/IDF |
|
يعمل بواسطة: |
كهربائي |
|
خيار تفريغ منخفض: |
تفريغ منخفض/صمام غشائي/صمام كروي/صمام فراشة |
|
الشهادة: |
3-A-02-11 رقم 1759، FDA 177.2600 CE-MD/06-42 رقم 705201402401-00 |
|
نطاق التطبيق: |
الألبان، الأغذية، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
|
مواد الريشة |
NBR، EPDM، VITON |
|
تفاصيل التعبئة: |
صندوق خشب رقائقي أو حسب الطلب. أو حسب طلب العملاء. |
|
تفاصيل التسليم: |
عادة في غضون 20 يومًا بعد استلام دفعة T/T. |

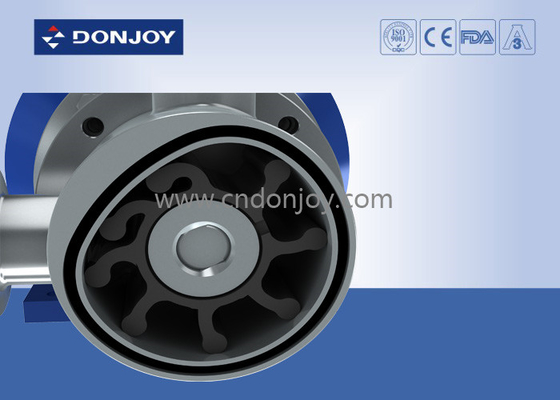

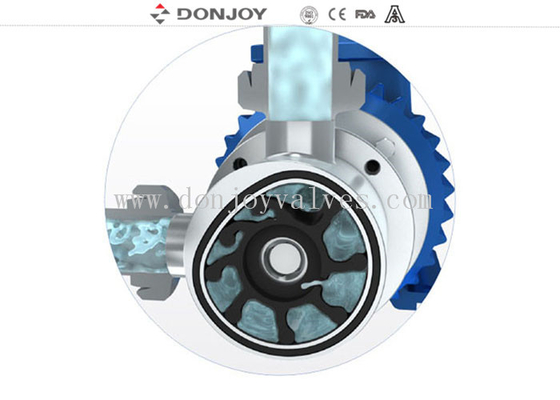

مبدأ العمل
1. عند مدخل المضخة، بسبب الهيكل اللامركزي الداخلي لستارة المضخة، يتكون فراغ جزئي بين شفرات الريشة المرنة عند زيادة الحجم. سيؤدي الشفط المتكون بالتالي إلى سحب السائل إلى غرفة المضخة.
2. الريشة الدوارة تحمل السائل من المدخل إلى المخرج. في هذه المرحلة، تظل المساحة بين الشفرات ثابتة فعليًا. تسمح الفجوة بين الشفرات بمرور الجسيمات الصلبة الكبيرة عبر المضخة دون إتلاف السائل.
3. تتلامس الريشة مع الجزء المسطح من السطح الداخلي اللامركزي في ستارة المضخة. عندما تنحني الريشة، ينخفض الحجم بين الشفرات باستمرار وبشكل متساوٍ من المضخة.

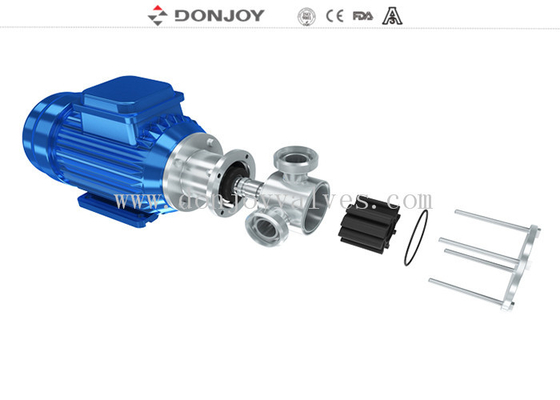

تصميم متقدم، هيكل بسيط
الصيانة بسيطة واقتصادية. غطاء المضخة مثبت بأربع صواميل قفل. عند صيانة الريشة ومانع تسرب العمود للمضخة، ما عليك سوى فك الصواميل.
الميزات الفنية:
الحد الأقصى للتدفق: 8 متر مكعب/ساعة
الحد الأقصى للضغط: 4 بار
الحد الأقصى للشفط: 5 أمتار
الحد الأقصى لدرجة الحرارة: 80 درجة مئوية
معالجة السطح: Ra ≤ 0.6 ميكرومتر، EP=Ra0.4 ميكرومتر
المواد:
• الجسم والمروحة: AISI 316L
• الحشية: EPDM (مناسبة للطعام)
• مانع تسرب عمود ميكانيكي
تطبيق RX الصحي
النظافة ذات أهمية قصوى في معالجة المنتجات الغذائية ومنتجات الألبان. تم تصميم RX بستانلس ستيل مصقول وريشة صالحة للطعام أو الحليب لتلبية متطلبات النظافة الصارمة. يسهل تنظيف RX المصنوع من الستانلس ستيل الصحي، والذي يستخدم مانع تسرب عمود غير قابل للذوبان لا يسبب ترسب السوائل وقد تم اختبار مادة الريشة المستخدمة والموافقة عليها. وهي معتمدة لتتوافق مع لوائح إدارة الغذاء والدواء. تشمل المنتجات النموذجية المناسبة للتسليم بواسطة المضخة: الحليب، الحليب منزوع الدسم، الكريمة، الخثارة، الزبادي، مصل اللبن، الكتل، الشراب، التوابل، الجيلاتين، العسل، المربى، المراهم، الأطعمة المعلبة، المشروبات، النبيذ، البيرة، عصير الفاكهة والتوابل.
تطبيق RX الصناعي
يمكن أيضًا تطبيق مضخة الريشة المرنة RX في المواقف التي لا تتطلب متطلبات صحية، ومع ذلك، لا تزال مضخة ستانلس ستيل رئيسية. مضخة ستانلس ستيل RX مناسبة بشكل خاص لنقل السوائل الحمضية، والطين، ومواد مضافة للخرسانة، والمنظفات، والأصباغ، ومواد معالجة الأفلام، والأحبار، ومعالجة مياه الصرف الصحي. يتم أيضًا ضخ مستحضرات التجميل في هذا النوع من المضخات بشكل متكرر، بما في ذلك المنتجات التالية: الصابون، الشامبو، المنظفات، والمرطبات.

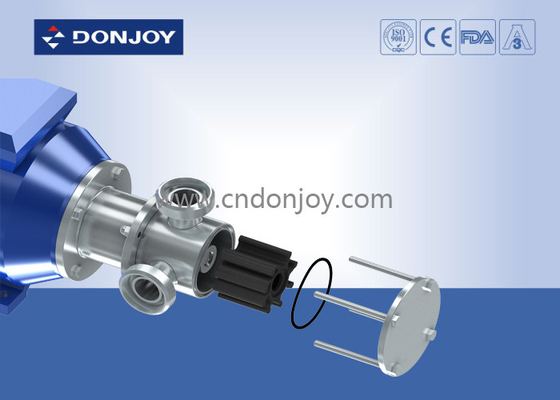

صيانة
غطاء المضخة مثبت بأربع صواميل قفل. ما عليك سوى فك غطاء المضخة عند إجراء صيانة كاملة للدوار ومانع تسرب العمود، مما يجعل المضخة عملية للغاية وسيتم تقصير وقت التوقف عن العمل
جدول الاختيار
رسم
طريقة التوصيل
معدل التدفق والرأس
