تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | الفولاذ المقاوم للصدأ 316L | مقاس: | Stul 20 -125 |
|---|---|---|---|
| عملية: | محرك | ميكانيكي: | Sic / sic / EPDM |
| اتصال: | مثبت | وسائط: | هوني و Comestic وما إلى ذلك |
| ميزة: | تنظيم السائل | محرك: | ABB أو Sew |
| إبراز: | مضخة التحضير الذاتي,مضخات الضغط العالي,high pressure pumps |
||

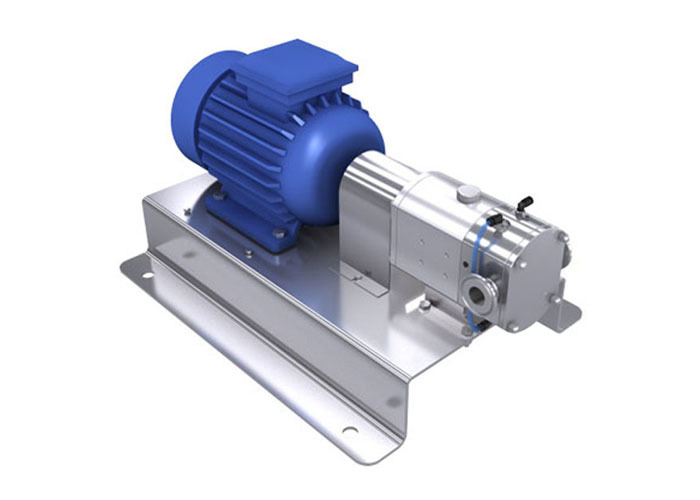

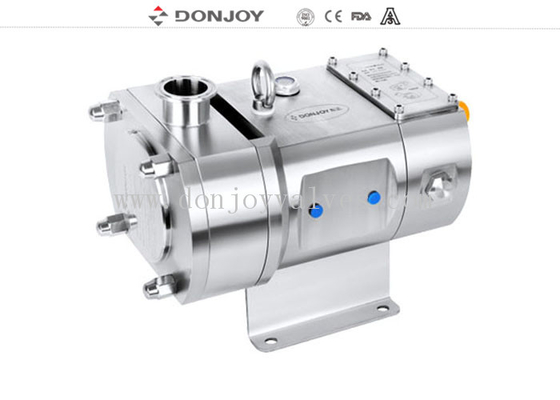

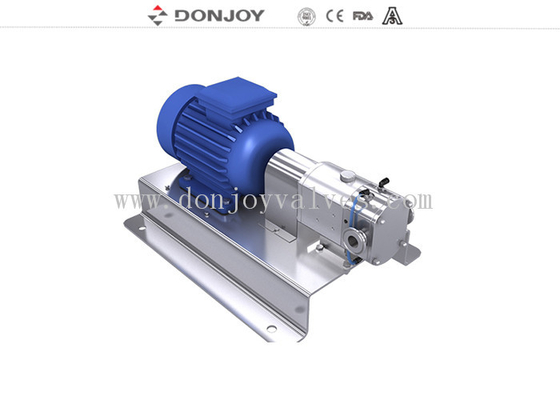

التحكم في السوائل مضخات عالية النقاء ، مضخة الحلقات الدوارة
المواصفات
|
اسم المنتج |
مضخة الفقرة الدوارة الأفقية الإيجابية |
|
المواد: |
كاملة SS316L / 1.4301/1.4404 |
|
مادة الختم: |
EPDM (المعيار ، موافقة FDA) |
|
الحد الأقصى للتدفق |
3000 لتر/ساعة |
|
ضغط أقصى: |
12بار/ 174PSI |
|
درجة حرارة العمل القصوى: |
150 درجة مئوية |
|
أقصى دورة |
1450 دورة في الساعة |
|
نوع الدوار: |
3 ترك الدوار، 6 ترك الدوار |
|
سد آلي: |
SIC/SiC/EPDM ((المعيار) |
|
قوة المحرك: |
075 كيلوواط، 1.5 كيلوواط،2.2kw،3.0kw |
|
خيار الختم: |
الختم الميكانيكي الموحد الصحي الختم الميكانيكي المزدوج مع نظام التبريد |
|
المحرك: |
ABB،SEW، 50Hz / 60Hz |
|
علاج السطح: |
ملمع من الداخل ومتصفح بالرمل من الخارج |
|
الاتصال المتاح: |
مشبك، خيوط لحام مؤخرة، شاشة |
|
المعيار المتاح: |
DIN، SMS، 3A، RJT، ISO/IDF |
|
يتم تشغيلها: |
إلكتيك |
|
نطاق التطبيق: |
منتجات الألبان والمواد الغذائية والمشروبات والأدوية ومستحضرات التجميل وما إلى ذلك |
| الهيكل | من الفولاذ المقاوم للصدأ |
| اختياري | الجهد (v) 220-240,360-400,420-460,630-690 |
الوصف
الخيارات
1الختم الميكانيكي: SIC / SICE / EPDM ، TC / TC ، EPDM
2. سجل واحد، سجل ميكانيكي مزدوج
3الدوار: 2 مغادرة الدوار،3 ترك الدوار، 6 ترك الدوار
4الصمغ: FPM ((Viton) ، NBR ، EPDM
5سترة الحرارة
6سترة حرارة كاملة
7سلسلة TUR العمودية أو سلسلة TUL الأفقية
8محركات أقراص مختلفة وإصلاحات
9التجميع على قاعدة من الفولاذ المقاوم للصدأ
10الاتصالات: مقبض، مقبض، مقبض، مقبض
11نوع المحرك B5 تردد المحرك 50HZ، 60HZ
12الجهد ((v) 220-240,360-400,420-460,630-690
السمة
A. ناقل نقل متغير مستمر
ب. عدادات التروس المتحركة لتحديد تردد المحول
C.بسرعة ثابتة نقل الخروج
التصميم والخصائص
1. TUL الأفقي، TUR الشفوي
2. بناء العمود العاري
3التصميم الصحي لتثبيت الدوار
4الصحة الصحي الختم الميكانيكي، تنظيف سهل والصيانة
5تطبق على التنظيف والعقمة
6 وفقًا لمعيار 3A الأمريكي
التطبيقات
هذه المضخة تعمل لنقل الوسائط اللزجة وكذلك المنخفضة اللزجة في صناعات المعالجة الغذائية ومستحضرات التجميل والصيدلة.
المبادئ
1عندما تدور الفصوص، يزداد المساحة على جانب السوكيتون مع ابتعاد الفصوص عن الفصوص الأخرى، مما يخلق فراغًا جزئيًا يسحب السائل إلى غرفة المضخة.
2بينما يتم تدويرها بواسطة العمود، يتم ملء كل فقرة متتالية ويتم تحريك السائل إلى جانب التسليم.الفجوات الصغيرة بين الرداءات وبين الفصوص وجدران جسم المضخة ضمان أن الفراغات تملأ بشكل صحيح.
3يتم ملء محفظة المضخة بالكامل ويخرج السائل من خلال أسنان الفصوص ويضغط ضد جدران الفراغات.
اتجاه تدفق مضخة الفص الصغيرة
جدول الاختيار
الرسم
الصيانة والإصلاح
صيانة مضخة الفص، دون ورشة عمل بسبب التصميم المدمج، يمكن القيام به بسهولة وفي وقت قصير جدا في الميدان.
يجب فصل الاتصال الكهربائي على محرك المضخة قبل صيانة المضخة. بعد إتمام هذه العملية ، يمكن إجراء صيانة المضخة وإصلاحها.
• صيانة وتغيير الفصوص، ويمكن إجراء ربط بين المضخة والمحرك والمضخة مع اتصالات الخط مع المسامير دون إزالة الغطاء الأمامي.

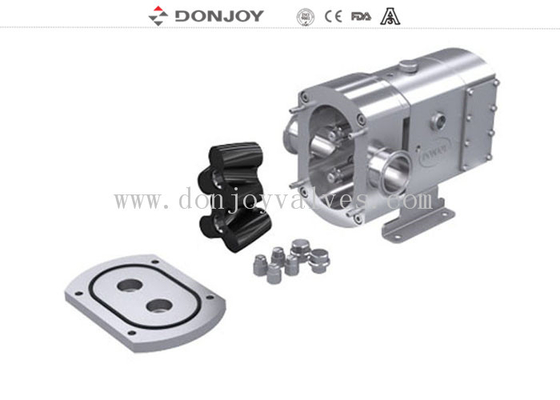

• في هذا القسم، يمكن تنظيف الفصوص التي يمكن إزالتها بسهولة والصيانة.
• الجسم الأمامي لتغيير الختم تحتاج إلى إزالة. الجسم أيضا الاستمتاع العملية يمكن أن تتم بطريقة بسيطة.
• يتم استبدال الجزء المتداول من خزان النفط في فترات زمنية من زيت الصرف بفتح سدادة. وبهذه الطريقة سيتم مراقبة الحياة المتداولة لزيادة
• التنظيف اللازم يتم بعد إزالة جميع الأجزاء
الطريق مرة أخرى على الجسم والمضخة تجمع يتم تنشيطها. يجب أن يكون اتجاه دوران المحرك عند تشغيل المضخة وفقا للاتصالات الكهربائية مجنون
