تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | الفولاذ المقاوم للصدأ 316 لتر | الحجم: | MINI STUL-R/L. |
|---|---|---|---|
| العملية: | المحرك | ميكانيكي: | Sic / sic / EPDM |
| الاتصال: | مثبت | وسائط: | هوني و Comestic وما إلى ذلك |
| السمة: | تنظيم السائل | المحرك: | ABB أو Sew |
| إبراز: | مضخة التحضير الذاتي,مضخات الضغط العالي,high pressure pumps |
||

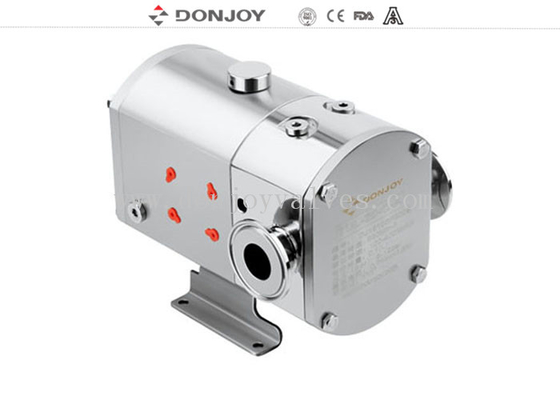

مضخات نقاوة اللزوجة العالية، مضخة فص دوارة صغيرة لنقل الجبن والزبادي المصنوع من مصل اللبن
المواصفات
|
اسم المنتج: |
مضخة فص دوارة إزاحة إيجابية أفقية |
|
المادة: |
كامل SS316L/1.4301/1.4404 |
|
مادة الختم: |
EPDM (قياسي، موافقة إدارة الغذاء والدواء) |
|
الحد الأقصى للتدفق: |
3000 لتر/ساعة |
|
الحد الأقصى للضغط: |
12 بار/ 174 رطل لكل بوصة مربعة |
|
الحد الأقصى لدرجة حرارة التشغيل: |
150 درجة مئوية / 302 درجة فهرنهايت |
|
الحد الأقصى للدوران: |
1450 دورة في الدقيقة |
|
نوع الدوار: |
3 دوارات أوراق، 6 دوارات أوراق |
|
ختم ميكانيكي: |
SIC/SiC/EPDM (قياسي) |
|
قدرة المحرك: |
0.75 كيلو واط، 1.5 كيلو واط، 2.2 كيلو واط، 3.0 كيلو واط |
|
خيار الختم: |
ختم ميكانيكي واحد صحي/ ختم ميكانيكي مزدوج مع نظام تبريد |
|
المحرك: |
ABB, SEW, 50 هرتز / 60 هرتز |
|
معالجة السطح: |
مصقول من الداخل ورملي من الخارج |
|
الاتصال المتاح: |
المشبك، وصلة لحام الأطراف، شفة |
|
المعيار المتاح: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
مشغل: |
كهربائي |
|
نطاق التطبيق: |
الألبان، الأطعمة، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |

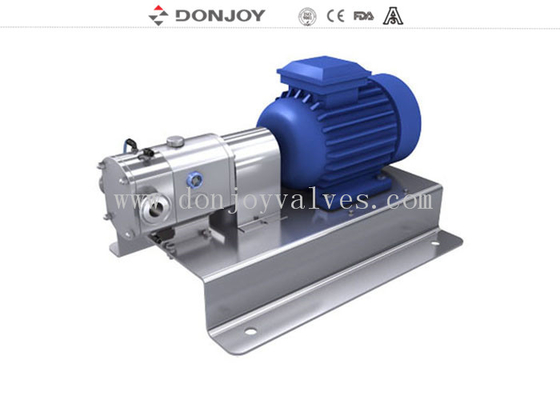

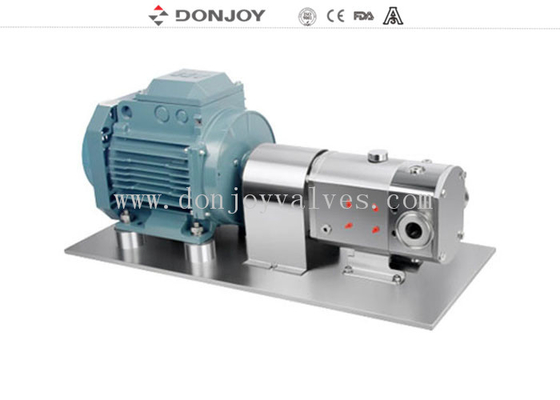

| بناء | مركب على لوحة قاعدة من الفولاذ المقاوم للصدأ |
| اختياري | الجهد (فولت) 220-240,360-400,420-460,630-690 |
الوصف
خيارات
1. ختم ميكانيكي: SIC / SICE / EPDM, TC / TC, EPDM
2. ختم واحد، ختم ميكانيكي مزدوج
3. الدوارات: دوار ورقتين،3 دوارات أوراق، 6 دوارات أوراق
4. حشية: FPM (Viton), NBR, EPDM
5. غلاف حراري للوجه النهائي
6. غلاف حراري كامل
7. سلسلة TUR الرأسية أو سلسلة TUL الأفقية
الميزة:
سهولة التركيب والفك
يعتمد العمود والدوار تصميم وصلة الإسفين، سهولة التركيب والفك
اتجاهان قابلان للعكس، يمكن تحقيقهما بمجرد تغيير اتجاه دوران المحرك
يمكن استخدامه لجميع أنواع الوسائط عالية ومنخفضة اللزوجة، دون تغيير التكوين
يمكن أن يكون المخرج/المدخل أفقيًا أو رأسيًا، ويتحقق ذلك عن طريق تغيير القاعدة فقط
يمكن استبدال الدوارات ذات 3 أوراق و 6 أوراق دون تغيير التكوين
التطبيقات
هذه المضخة مثالية لنقل الوسائط اللزجة وكذلك منخفضة اللزوجة في صناعات تجهيز الأغذية ومستحضرات التجميل والأدوية.
المبادئ

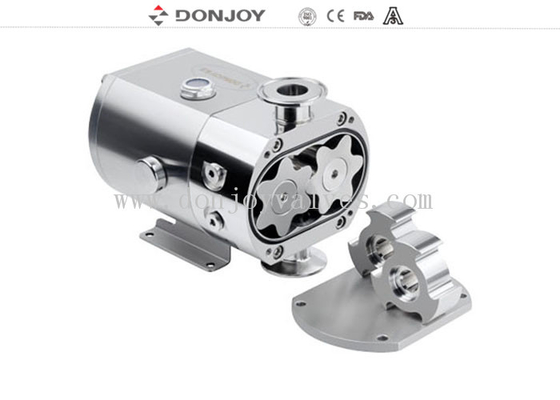

1. مع دوران الفصوص، تزداد المساحة الموجودة على جانب الشفط مع ابتعاد أحد الفصوص عن الآخر، مما يخلق فراغًا جزئيًا يسحب السائل إلى غرفة المضخة.
2. أثناء دورانها بواسطة الأعمدة، يمتلئ كل فص على التوالي ويتم إزاحة السائل إلى جانب التسليم. تضمن الفجوات الصغيرة بين الفصوص وبين الفصوص وجدران جسم المضخة امتلاء المساحات على النحو الواجب.
3. يمتلئ غلاف المضخة بالكامل ويهرب السائل عبر أسنان الفصوص ويُجبر على جدران المساحات. مما يساهم في عمل المضخة
اتجاه تدفق مضخة الفص الصغيرة
جدول الاختيار
رسم
الصيانة والإصلاح
صيانة مضخة الفص، دون الحاجة إلى ورشة عمل بسبب التصميم المدمج، يمكن إجراؤها بسهولة وفي وقت قصير جدًا في الميدان.
مطلوب فصل التوصيل الكهربائي على محرك المضخة قبل صيانة المضخة. بعد الانتهاء من هذه العملية، يمكن إجراء صيانة وإصلاح المضخة.

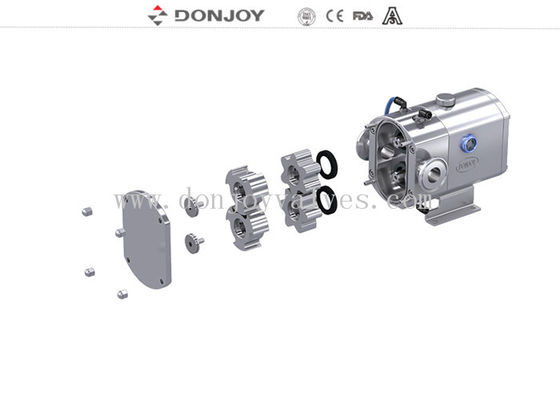

• يمكن إجراء صيانة وتغيير الفصوص، والوصلة بين المضخة والمحرك والمضخة مع وصلات الخط باستخدام البراغي دون إزالة الغطاء الأمامي.
• في هذا القسم، يمكن إجراء تنظيف وصيانة الفصوص التي يمكن إزالتها بسهولة.
• يجب إزالة الجسم الأمامي لتغيير الختم. يمكن أيضًا إجراء عملية الكشف عن الجسم بطريقة بسيطة.
• يتم استبدال الجزء الملولب من زيت تصريف خزان الزيت على فترات دورية بفتحة القابس. بهذه الطريقة، سيتم مراقبة العمر الافتراضي الملولب للزيادة
• يتم التنظيف اللازم بعد إزالة جميع الأجزاء
العودة مرة أخرى إلى الجسم وتنشيط المضخة المجمعة. يجب تحديد اتجاه دوران المحرك عند تشغيل المضخة وفقًا للتوصيلات الكهربائية
