تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | مضخة الفص الدوارة الصغيرة | الحجم: | MINI STUL-R/L. |
|---|---|---|---|
| العملية: | المحرك | ميكانيكي: | Sic / sic / EPDM |
| الاتصال: | مثبت | وسائط: | هوني و Comestic وما إلى ذلك |
| السمة: | تنظيم السائل | المحرك: | ABB أو Sew |
| إبراز: | مضخة الفص الدوار 3000L / H,174PSI مضخة الفص الدوار,مضخة الفص الصحي 174PSI,174PSI Rotary Lobe Pump,174PSI sanitary lobe pump |
||

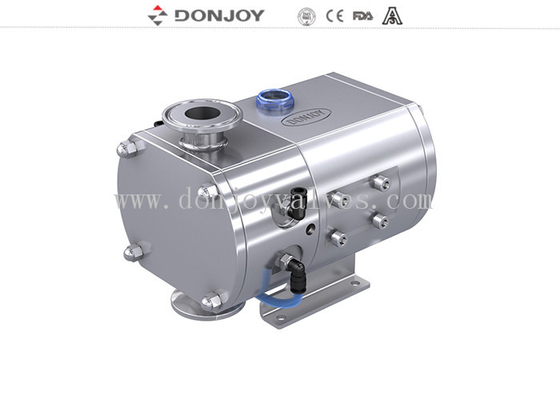

مضخة فص دوارة صغيرة لمنتجات اللحوم / الشوكولاتة التي تنقل منتجات عالية اللزوجة
المواصفات
|
اسم المنتج: |
مضخة فص دوارة ذات إزاحة إيجابية أفقية |
|
مادة الختم: |
EPDM (قياسي، موافقة إدارة الغذاء والدواء) |
|
الحد الأقصى للتدفق: |
3000 لتر/ساعة |
|
الحد الأقصى للضغط: |
12 بار / 174 رطل لكل بوصة مربعة |
|
الحد الأقصى لدرجة حرارة التشغيل: |
150 درجة مئوية / 302 درجة فهرنهايت |
|
الحد الأقصى للدوران: |
1450 دورة في الدقيقة |
|
نوع الدوار: |
3 فصوص دوارة، 6 فصوص دوارة |
|
ختم ميكانيكي: |
SIC/SiC/EPDM (قياسي) |
|
قدرة المحرك: |
0.75 كيلو واط، 1.5 كيلو واط، 2.2 كيلو واط، 3.0 كيلو واط |
|
خيار الختم: |
ختم ميكانيكي واحد صحي/ ختم ميكانيكي مزدوج مع نظام تبريد |
|
المحرك: |
ABB, SEW, 50 هرتز / 60 هرتز |
|
معالجة السطح: |
مصقول من الداخل ورملي من الخارج |
|
الاتصال المتاح: |
مشابك، وصلة لحام بعقب الخيط، شفة |
|
المعيار المتاح: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
مشغل: |
كهربائي |
|
نطاق التطبيق: |
الألبان، الأطعمة، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
| بناء | مجمعة على لوحة قاعدة من الفولاذ المقاوم للصدأ |
| اختياري | الجهد (فولت) 220-240,360-400,420-460,630-690 |
الوصف
الخيارات
1. ختم ميكانيكي: SIC / SICE / EPDM, TC / TC, EPDM
2. ختم واحد، ختم ميكانيكي مزدوج
3. الدوارات: 2 فص دوار،3 فصوص دوارة، 6 فصوص دوارة
4. حشية: FPM (Viton), NBR, EPDM
5. غلاف حراري للوجه النهائي
ميزة
أ. ناقل حركة متغير باستمرار يدوي
ب. محول تردد يضبط علبة تروس المحرك
ج. نقل سرعة الإخراج الثابتة
التصميم والميزات
1. TUL أفقي، TUR رأسي
2. بناء عمود عاري
3. تصميم صحي لملحق الدوارات
4. ختم ميكانيكي صحي، سهل التنظيف والصيانة
التطبيقات
هذه المضخة مثالية لنقل الوسائط اللزجة وكذلك منخفضة اللزوجة في صناعات تجهيز الأغذية ومستحضرات التجميل والأدوية.
المبادئ
1. مع دوران الفصوص، تزداد المساحة الموجودة على جانب الشفط مع ابتعاد فص واحد عن الآخر، مما يؤدي إلى إنشاء فراغ جزئي يسحب السائل إلى غرفة المضخة.
2. أثناء دورانها بواسطة الأعمدة، يمتلئ كل فص على التوالي ويتم إزاحة السائل إلى جانب التسليم. تضمن الفجوات الصغيرة بين الفصوص وبين الفصوص وجدران جسم المضخة أن المساحات ممتلئة على النحو الواجب.
3. يمتلئ غلاف المضخة بالكامل ويهرب السائل عبر أسنان الفصوص ويُجبر على جدران المساحات. مما يساهم في عمل المضخة
اتجاه تدفق مضخة الفص الصغيرة
جدول الاختيار
رسم
الصيانة والإصلاح
صيانة مضخة الفص، بدون ورشة عمل بسبب التصميم المدمج، يمكن إجراؤها بسهولة وفي وقت قصير جدًا في الميدان.
مطلوب فصل التوصيل الكهربائي على محرك المضخة قبل صيانة المضخة. بعد الانتهاء من هذه العملية، يمكن إجراء صيانة وإصلاح المضخة.
• يمكن إجراء صيانة وتغيير الفصوص، والاقتران بين المضخة والمحرك والمضخة مع وصلات الخط باستخدام البراغي دون إزالة الغطاء الأمامي.
• في هذا القسم، يمكن إجراء التنظيف والصيانة للفصوص التي يمكن إزالتها بسهولة.
• يجب إزالة الجسم الأمامي لتغيير الختم. يمكن أيضًا إجراء عملية الكشف عن الجسم بطريقة بسيطة.
• يتم استبدال الجزء الملولب من زيت تصريف الخزان على فترات دورية بفتح السدادة. بهذه الطريقة، سيتم مراقبة عمر الخيط للزيادة
• يتم التنظيف اللازم بعد إزالة جميع الأجزاء
العودة مرة أخرى إلى الجسم وتنشيط المضخة المجمعة. يجب أن يتم اتجاه دوران المحرك عند تشغيل المضخة وفقًا للتوصيلات الكهربائية
