تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | SS316L/SS304 | تدفق: | 20t/24m ، 11kw |
|---|---|---|---|
| ميكانيكي: | أجزاء ختم واحدة | مدخل: | 3 "الموضوع/المشبك/الحرير |
| مَنفَذ: | 2.5 "الخيط/المشبك/الحرير | متوسطة: | تدفق التداول والسيطرة |
| إبراز: | مضخات ذات نقاء عالي 11 كيلوواط,مضخات 24M عالية النقاء,مضخات SS316L عالية النقاء,24M High Purity Pumps,SS316L High Purity Pumps |
||

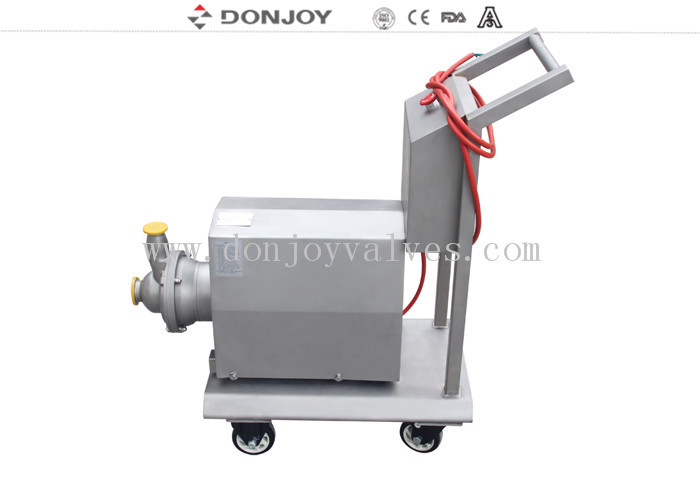

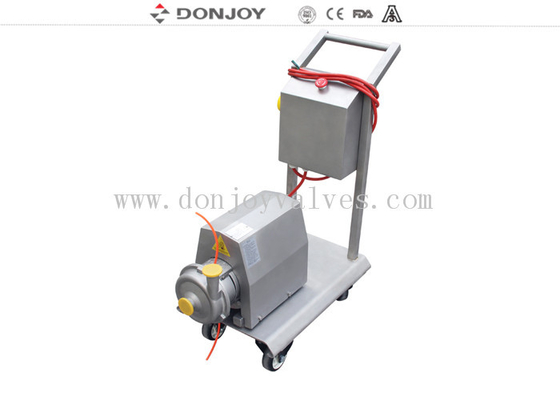

مضخة عالية النقاء لتطبيقات إرجاع CIP في صناعة الأدوية بمواد 316
حل لتحقيق كفاءة عالية، ضوضاء منخفضة، شفط كبير، صيانة بسيطة، نقاء عالي
تطبيقات متنوعة لسلسلة CIP
قدرة سحب ذاتي فائقة تصل إلى 8 أمتار، يمكن أن يكون الضغط السلبي -0.8 بار
حل CIP
إفراغ الخزان
يمكن أن يكون مستوى السائل المنخفض 8 أمتار شفط
|
اسم المنتج: |
مضخات طرد مركزي ذاتية التحضير من سلسلة CIP L لمعالجة النبيذ |
|
مادة جسم الصمام: |
الفولاذ المقاوم للصدأ 304 / 316L |
|
مادة الختم: |
EPDM (قياسي، موافقة إدارة الغذاء والدواء) FPM (Viton) و NBR |
|
الحد الأقصى للتدفق: |
40 م³/ساعة |
|
الحد الأقصى للسرعة: |
3600 دقيقة-1 |
|
الحد الأقصى للرأس: |
42 م |
|
اختيار CIP: |
حسب الوضع الحقيقي |
|
وضع القيادة: |
بواسطة المكره المثبت على المدخل. |
|
ختم ميكانيكي: |
C/SIC/EPDM |
|
نوع الختم: |
ختم ميكانيكي مزدوج/ختم ميكانيكي فردي (قياسي) |
|
المحرك: |
ABB / المحلي اختياري |
|
تردد المحرك: |
50 هرتز، 60 هرتز |
|
المعالجة السطحية: |
Iمصقول داخليًا ورملي خارجيًا |
|
هيكل التطبيقture: |
CIP L |
|
الاتصال المتاح: |
Tri-Clamp, Thread, Flange |
|
المعيار المتاح: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
مشغل: |
كهربائي |
|
خيار التفريغ المنخفض: |
صمام تفريغ منخفض/صمام الحجاب الحاجز/صمام كروي/صمام فراشة |
|
الشهادة: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
|
نطاق التطبيق: |
الألبان، والأغذية، والمشروبات، والصيدلة، ومستحضرات التجميل، إلخ |
|
تفاصيل التعبئة والتغليف: |
علبة خشب رقائقي أو مخصصة. أو حسب طلب العملاء. |
|
تفاصيل التسليم: |
عادة في غضون 20 يومًا بعد استلام الدفعة المقدمة T/T. |
المواد:
· الأجزاء الملامسة للوسائط التي يتم ضخها: AISI 304 / AISI 316L
· أجزاء أخرى: AISI 304
· الحشيات (قياسي): .EPDM (FDA)
· ختم ميكانيكي (قياسي): C/SiC/EPDM
· تشطيب السطح الداخلي: مصقول
· تشطيب السطح الخارجي: رملي
التطبيق:
· المضخة عبارة عن مضخة تحضير قناة جانبية صحية، وهي مناسبة لمعالجة الأغذية والصيدلة والصناعات الكيماوية.
· وهي مصممة خصيصًا لضخ المواد التي تحتوي على الهواء أو الغاز، ويمكن استخدامها أيضًا للشفط السلبي مع التحضير المسبق بالإضافة إلى معدات الترشيح.
· يمكن استخدامه مع النبيذ والزيت والشراب والمنتجات المتطايرة مثل الكحول والمذيبات الأخرى أو مع المنتجات في درجات حرارة قريبة من نقطة الغليان. ومع ذلك، فإن الاستخدام الرئيسي لهذه المضخة هو لإرجاع CIP.
نوع المحرك: B35، تردد المحرك: 50 هرتز/60 هرتز
مبادئ التشغيل
1. يقع المكره بين جسم المدخل وغلاف venturi ويدور بالتزامن مع عمود الجرو
2. يؤدي دوران المكره وترتيب القناة الجانبية إلى خلق ضغط سلبي داخل جسم المدخل
3. مما يولد قوة الشفط للمضخة. في الوقت نفسه، يتلقى السائل طاقة في شكل طاقة حركية وطاقة ضغط، وهذا يدفعه عبر غلاف المكره.
التصميم الميكانيكي
تم البحث عن الختم الميكانيكي لمضخة الطرد المركزي ذاتية التحضير من سلسلة Donjoy DJ-CIP-L وتطويره مع شركة سويدية أوروبية مشهورة. تم تصميم الختم الميكانيكي بتوازن الضغط وعمر عمل طويل جدًا. يمكن تفكيكه وصيانته بسهولة دون أدوات خاصة. النقاء الصحي وفقًا لـ EU EHEDG و USA 3-A-02-11 و FDA1772600 وما إلى ذلك. ولديه الكثير من التكوين.
خيار مواد الختم الميكانيكي :
1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.
المزايا الفنية
1. يمكن إكمال تفكيك وتركيب الصيانة دون موظفين محترفين وأدوات خاصة.
2. الاستخدام الأولي للتثبيت والتصحيح، حتى لو كان الدوران العكسي القصير لن يتضرر.
3. يتم توصيل المكره والعمود بواسطة مفتاح، ويتم توصيل المكره وحلقة الدوران الختم الميكانيكي بواسطة دبوس
يتم توصيل الحلقة الثابتة للختم الميكانيكي وجسم المضخة بواسطة شفة ذات شكل خاص
4. متوافق مع الختم الميكانيكي الفردي والمزدوج، ما عليك سوى تغيير الختم الميكانيكي.
معيار توصيل مدخل ومخرج مضخة سلسلة CIP
الاتصال: خيط، مشبك، شفة، شفة لا هوائية، KF إلخ
المعيار: DIN, SMS,ISO, IDF, RJT, ASME BPE, 3A, I LINE
جدول اختيار مضخة الطرد المركزي ذاتية التحضير CIP:
لمزيد من التفاصيل، يرجى الاتصال بنا مباشرة
