تفاصيل المنتج:
شروط الدفع والشحن:
|
| العلامة التجارية: | دونجوي | درجة حرارة مناسبة: | -10 إلى 120 درجة (EPDM) |
|---|---|---|---|
| العملية: | العجلة اليدوية الفولاذ المقاوم للصدأ | حشية اختيارية: | EPDM/ SILICONE/ FPM/ EPDM+PTFE |
| تلميع السطح: | Ra<0.8um، الختم الميكانيكي | الأصلي: | الصين |
| إبراز: | صمام الحاجز SS316L BPE,صمام الحجاب الحاجز BPE الميكانيكي,صمام الحجاب الحاجز EPDM,Mechanical Seal BPE Diaphragm Valve,EPDM Gasket BPE Diaphragm Valve |
||

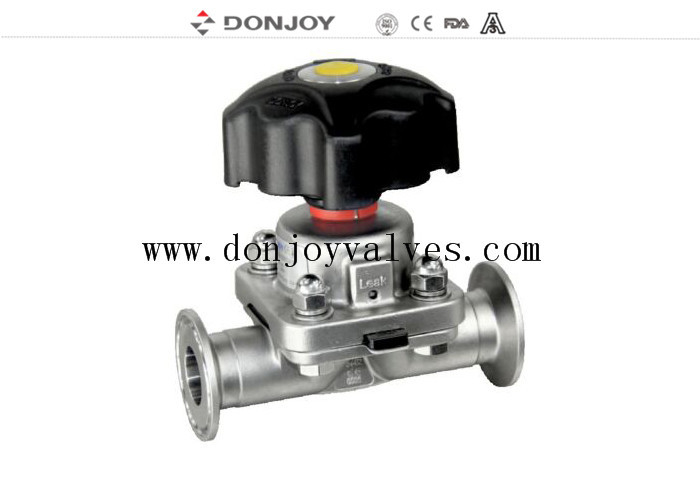

صمام الحجاب الحاجز SS316L BPE مع التشغيل اليدوي البلاستيكي مع EPDM + PTFE FDA Seal
صمامات الحجاب الصحي، صمامات الحجاب الصناعي
|
اسم المنتج |
ضمان عام واحد الصلب المقاوم للصدأ الصمام الحاجز الصحي اليدوي مع غشاء FDA |
|
مادة جسم الصمام: |
SS316L |
|
مادة الختم: |
غطاء الحاجز الأوحد/ الصمغ PTFE+EPDM/ قطعتين PTFE+EPDM |
|
ضغط العمل القصوى: |
10 بار |
|
الحرارة العاملة: |
150 درجة |
|
الحجم المتاح: |
1-4، DN20-DN100 |
|
الاتصال المتاح: |
مشبك / لحام / خيط / اتصال خاص |
|
متاح بشكل قياسي: |
3A/BPE/DIN/ISO/IDF |
|
يتم تشغيلها: |
اليدوي / النيوماتيكي / الإلكتروني |
|
الهيكل المتاح: |
مستقيم، طراز U، أسفل الخزان |
|
التحكم: |
جهاز تحديد موقع الصمام الذكي / جهاز التحكم في C-TOP / جهاز استشعار الموقف |
|
الشهادة: |
3A/54-02 (1580) ، PED/97/23/EC ، FDA.177.2600 |
|
تصميم رائد: |
الميت (كونر) < 3D |
|
شهادة |
3A/54-02 (1580) ، PED/97/23/EC ، FDA.177.2600 |
صمام الحجاب الحاجز SS316L BPE مع التشغيل اليدوي البلاستيكي مع EPDM + PTFE FDA Seal
الوصف
تشكيلات مختلفة من صمام الحاجز
1صمام الديدافراغما مع جهاز التحكم في العملية (IL-TOP)
2صمام الحجاب الحاجز مع وحدة التحكم ((C-Top)
3. مُنظّم وضع الصمام
4وحدة استشعار الموقع
5. مقبض بلاستيكي
6مقبض من الفولاذ المقاوم للصدأ
7محفز الفولاذ المقاوم للصدأ
المواصفات
التطبيقات:
صمامات الحجاب الحاجز، تعمل يدوياً أو بالهواء، مصممة خصيصاً للاستخدام في عمليات النظافة والعزل في الصناعات الدوائية.
الصمام ممتاز لمراقبة التدفق وكذلك التحكم في فتح / إغلاق.
صمامات الحجاب الحاجز هي أفضل في ميزة التدفق بالمقارنة مع الصمامات الأخرى. هو أسهل لتنظيف وأفضل لمعالجة المادة مع الجسيمات.ظاهرة جيب الهواء نادرة أثناء تطبيق نظام التحكم في التدفق.
مبادئ العمل
1. يوفر الحجاب الحاجز ختم الجسم وكذلك ختم المقعد. لا توجد مسارات إلى البيئة الخارجية، لذلك فهي مناسبة للعمليات العفوية
2عندما يتم إغلاق الصمام ، فإن وسادة الضغط التي تدعم الحجاب الحاجز تتحرك نحو وجه الختم على الجسم.عندما تتحرك لوحة الضغط ينحني الحجاب الحاجز ويضطر إلى أسفل على منطقة المقعد في وسط الجسم مما يغلق مسار التدفق من خلال الجسم.
3العلاقة بين الجسم ولوحة الضغط تمنع الضغط الزائد على الحجاب
4. يمكن أن يكون الصمام العمل اليدوي والعمل النيوماتيكي أعلى التحكم في صمامات السولينويد
جسم الصمام:
جسد صناعة الصقليمر خلال قطعة من الصلب المقاوم للصدأ، في عملية التصنيع، جنبا إلى جنب مع التصنيع في درجة حرارة عالية توفر، من خلال التغيير في شكل الصفر،من خلال التصنيع بعد كثافة الجسم أعلىبعد ذلك من خلال مركز المعالجة تنفيذ عالية الدقة معالجة.
جسد الصبمصنوعة من نموذج الشمع البارافينية القالب، نموذج الشمع البارافينية التدخل في السيراميك، للسماح الجسم كله الشمع سطح العفن تشكل طبقة من السيراميك القوي.ثم إلى ذوبان محلول الفولاذ المقاوم للصدأ، بعد التبريد ضرب قبالة مظهر السيراميك، يتم جعل جسم فارغ uo.casting حجم دقيق جدا، والمظهر الخارجي هو سلس ونظيف ونظيف.
الرسم
شهادة صمام الحجاب الحاجز
1.كل الراتنج الاصطناعي والإضافات تتوافق مع شهادة إدارة الأغذية والعقاقير.
2يتم توثيق التركيب الكيميائي للمواد والخصائص الفيزيائية وعملية التصنيع.
3.3 - الاتساق
4.CE-PED/97/23/EC
5.EN 10204-3.1
مزيج من صمامات الحجاب الحاجز متعددة المنافذ
تكوين SPA وتكوين GMP
علامة: صمامات صحية، صمام فاماسي، صمام الحاجز
