تفاصيل المنتج:
شروط الدفع والشحن:
|
| العلامة التجارية: | دونجوي | الحجم: | 4 بوصة |
|---|---|---|---|
| ستانادارد: | DIN ، 3A ، SMS ، ISO | الاتصال: | ملحومة |
| ملمع: | مرآة ، مات | الغسيل: | NBR |
| الأعلى. ضغط: | 10بار | ||
| إبراز: | SS304 صمامات الانسحاب الهيدروليكية,صمامات فحص هيدروليكية صحية,الصمامات الهيدروليكية غير الاحتفاظية,Sanitary Hydraulic Check Valves,Non Retention Hydraulic Check Valves |
||

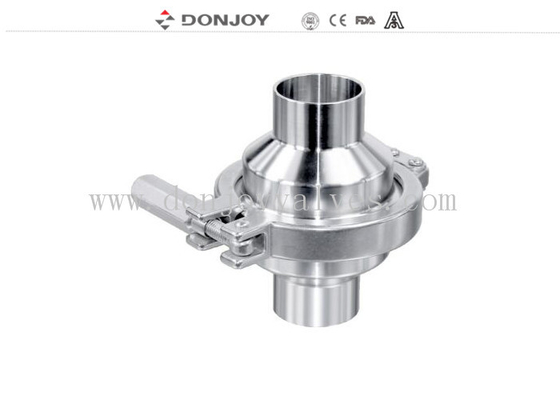

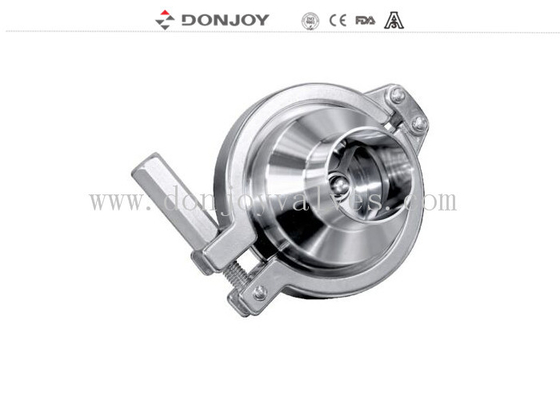

صمامات لحام صحية غير محتفظة مقاس 4 بوصة / صمامات فحص هيدروليكية SS304
تفاصيل سريعة:
صمامات فحص هيدروليكية
سهولة الفك
بناء صغير الحجم
وصلة DIN11851 (قياسية)
تخصيص
| اسم المنتج: | صمامات لحام صحية غير محتفظة مقاس 4 بوصة / صمامات فحص هيدروليكية SS304 |
| مادة جسم الصمام: | SS304 أو SS316L |
| مادة الختم: | EPDM |
| أقصى ضغط عمل: | 10 بار |
| ضغط الفتح: | 0.1-0.3 بار |
| أقصى درجة حرارة عمل: | 120 درجة مئوية |
| الحجم المتاح: | DN25/1" إلى DN100/4" |
| الاتصال المتاح: | خيط، لحام، مشبك |
| المعيار المتاح: | DIN، SMS، 3A |
| شهادة: | FDA، CE |
خيار صمام الفحص
1. التوصيل: مشبك، لحام، خيط
2. الختم: NBR، FPM، PTEF كلها وفقًا لـ FDA177.2600
3. المعيار: DIN، SMS، RJT، IDF، ISO، 3A
رسم
تفاصيل التعبئة والتغليف
عبوة فقاعية لكل صمام.
التعبئة الخارجية عبارة عن علب كرتون أو علب خشب رقائقي.
أو حسب طلب العملاء.
مبدأ التشغيل
يفتح الصمام عندما يتجاوز ضغط السائل ضغط الزنبرك، وعندما يتساوى الضغطان، يغلق الصمام، كما أن الضغط المضاد الأقوى يجعل الصمام يغلق
الصمامات الصحية هي صمامات ذات منفذين تتميز بفتحتين منفصلتين على جسمها. يدخل السائل من فتحة واحدة ويخرج من الأخرى. تساعد هذه الصمامات في التطبيقات التي تتطلب تدفق السوائل في اتجاه واحد فقط.
تأتي الصمامات الصحية في شكلين: أفقي ورأسي.
الصمامات الأفقية مناسبة للخطوط الأفقية التي تتطلب صمامات ذاتية التصريف
يمكن استخدام الصمامات الرأسية في التركيبات الرأسية أو الأفقية؛ في التطبيقات الأفقية، تساعد الصمامات الرأسية عندما لا تستطيع صمامات التصريف الذاتي الحفاظ على تحضير المضخة واستمرارية درجة الحرارة
في حالة صمامات فحص الزنبرك الأفقية، يدفع تدفق المنتج قرصًا في الصمام بعيدًا عن المقعد. عند إزالة ضغط التدفق الأمامي، سيعيد الزنبرك المصقول كهربائيًا القرص إلى موضعه الأصلي ويحمله مقابل المقعد لإبقائه مغلقًا. سيؤدي ضغط التدفق العكسي أيضًا إلى إجبار القرص على الوضع المغلق.
تساعد صمامات الفحص في السيناريوهات التي تتطلب إخلاء خطوط أنابيب المعالجة. يمكن أن يحدث هذا لعدة أسباب، خاصة تلك التي تنطوي على استعادة المنتج أو التصريف. قد تتطلب بعض التطبيقات أيضًا تحريك الهواء على المنتجات الموجودة في خطوط الأنابيب أو في الخزانات التي تؤدي إليها. يمكن لصمامات الفحص تحقيق ذلك.
أشياء يجب وضعها في الاعتبار عند تركيب صمام فحص صحي
– صمام فحص الكرة –
في الإعداد الرأسي، يجب أن يتدفق المنتج من الأسفل إلى الأعلى حتى تتمكن الجاذبية من دفع الكرة إلى الداخل والخارج من المقعد.في الإعداد الأفقي، يجب أن يكون الجزء المنحني من الصمام في وضع مستقيم وبزاوية 90 درجة على الأنبوب. هذا يضمن أن الصمام حر التصريف وأن الكرة تجلس بشكل صحيح.
– صمام فحص القرص –
صمامات فحص القرص ليست ذاتية التصريف في الإعداد الرأسي. لذلك، لكي تكون ذاتية التصريف، يجب أن تكون في وضع أفقي.
العلامة: صمام فحص، صمام غير محتفظ، صمام إرجاع زنبركي
