تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | SS304 / 316L | وسائط: | الماء وما إلى ذلك |
|---|---|---|---|
| وضع التشغيل: | هوائي | الحجم: | DN25 - DN100 أو 1 " - 4" |
| الضغط: | الضغط المتوسط | مقعد صمام: | مقعد واحد |
| ختم: | EPDM | القوة: | DC24V |
| إبراز: | إيقاف صمام المقعد العكسي,صمام مقعد عكسي صحي,صمام المقعد العكسي EPDM Seal,Sanitary Reversing Seat Valve,EPDM Seal Reversing Seat Valve |
||

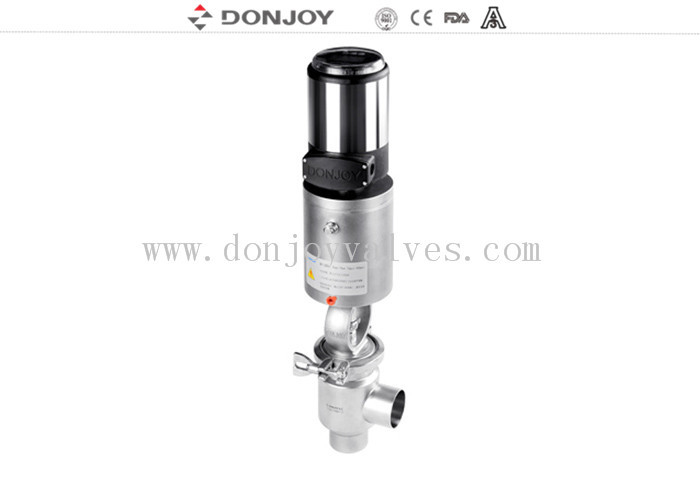

صمام المقعد الصحي مع IL-TOP (تحكم ذكي)
المواصفات:
| البند | صمام عكس مقعد التحويل الهوائي من الفولاذ المقاوم للصدأ |
| الحجم | DN25-DN100,1 "-4" |
| درجة حرارة العمل | -10 درجة مئوية إلى 120 درجة مئوية EPDM ، (140 درجة مئوية لـ SIP ، أقصى 30 دقيقة) |
| ضغط العمل | 10 بار، 145 psi |
| ضغط الهواء الضغط | 5.0-7.0 بار |
| الاتصال الجوي | G1/8 " (BSP) |
| التشطيب الداخلي للسطح | Ra<0.8um |
| الطلاء الخارجي للسطح | صبغة الرمل أو صبغة المرآة |
| المواد | AISI316L/AISI304 |
| الصمغ (القياسية) | EPDM تماشيا مع FDA 177.2600 |
| الصمغ (اختياري) | إف بي إم وفقاً لمادة إف دي إيه 177.2600 |
| الروابط | DIN، SMS، RJT، IDF |
| التشغيل الهوائي الطبيعي | محركات هوائية ذات تأثير واحد |
| التشغيل الهوائي الاختياري | محرك هوائي مزدوج التأثير |
| الخيار 2 | مستشعر الموقف الخارجي |
| الخيار 3 | حاجز البخار (إذا كان هناك حاجة إلى تعقيم العمود) |
| الخيار الرابع | عزل سترة الجسم |
| الخيار 5 | جهاز تنظيم وضع الصمام |
| الخيار 6 | محرك توقف مزدوج |
| الخيار 7 | تجويف صمام نوع الحجاب الحاجز |
| الخيار 8 | وحدة التحكم في المركز |
● صمام مقعد التحويل الهوائي مع وحدة التحكم هو صمام صحي يعمل بالهواء بمقعد واحد تم استخدامه على نطاق واسع في صناعة معالجة الأغذية ،إنتاج المشروبات في الصناعات الصيدلانية والكيميائية الدقيقة.
● صمام المقعد يعمل تلقائيًا بواسطة محركات هوائية تعمل بمفعول واحد أو مزدوج مع الهواء المضغوط لدفع العمود لتحديد موقع الصمام مفتوح أو مغلق.
● محركات الأسطوانة ذات الفعل الواحد تدور 180 درجة لتحقيق صمام مفتوح بشكل طبيعي ومغلق بشكل طبيعي.
● الحجم: من 25 درجة إلى 100 درجة
● درجة الحرارة: 130 درجة مئوية
الضغط: 10بار
● إمدادات الهواء: 4-7بار
● المادة: ASTM 304 / 1.4301316 لتر / 1.4404
● الختم: EPDM، FPM، HNBR، FDA177.2600
● المعالجة: Ra < 0.8μm
● الشهادة: 3-A-53-06، PED / 97/23 / EC، FDA177.2600
وحدة التحكم:
● الطاقة: DC 24V ± 10%
● التمثيل الفردي (المعيار) ، التمثيل المزدوج (الاختيار)
● ضبط الذاتية وظيفة ردود فعل وضع الصمام
● يدعم الإشارة التناظرية (4-20mA) والإخراج الكهربائي (DC24V)
● دعم AS-I BUS
● يدعم التشغيل اليدوي والأتومي
خصائص التصميم
● تصميم فريد من نوعه، معقّم، بدون زاوية ميتة
● التصميم المدمج والقوي، الجسم قابلة للتعديل 360 درجة.
● مغلقة بشكل طبيعي (NC) كمعيار افتراضي، وظيفة NC و NO متبادلة عن طريق دوران 180 ° من الاسطوانة.
● تجميع / تفكيك سهل عن طريق تخفيف المشبك في منتصف جسم الصمام
● تصميم صحي وفقا للمعيار 3A
● عجلة اليد اليدوية، والجهاز التشغيلي الهوائي قابل للتبادل.
● مجموعة واسعة من تركيبات الجسم المختلفة.
● 100% اختبار هيدروليكي / 100% تفتيش
الرسم
إختيار الوظيفة
المكونات المكونة من جسم الصمام
إذا كنت بحاجة لمزيد من المعلومات يرجى الاتصال بنا مباشرة
صمام مقعد دونجوي صمام عكس صمام إيقاف الصمام
