تفاصيل المنتج:
شروط الدفع والشحن:
|
| العملية: | هوائي | الحجم: | DN40 - DN100 أو 1.5 " - 4" |
|---|---|---|---|
| النوع: | سلسلة إي سي | تصفح الجسم: | ص 22 |
| الغسيل: | EPDM/ vition/ NBR | المواد: | 316 لتر |
| الاتصال: | لحام | اختبار الضغط: | PED |
| إبراز: | الصمام المقاوم للخلط في رأس التحكم النسبي,الصمام الوقائي للخليط,الصمام المقاوم للضغط المتوازن,Welding Mixproof Valve,Pressure Balanced Mixproof Valve |
||

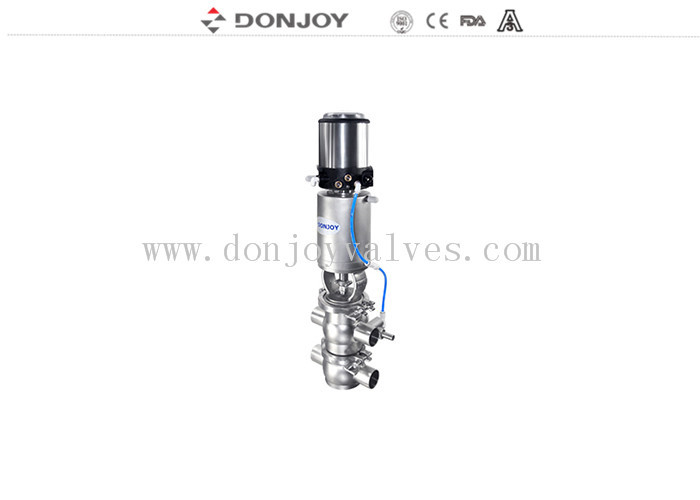

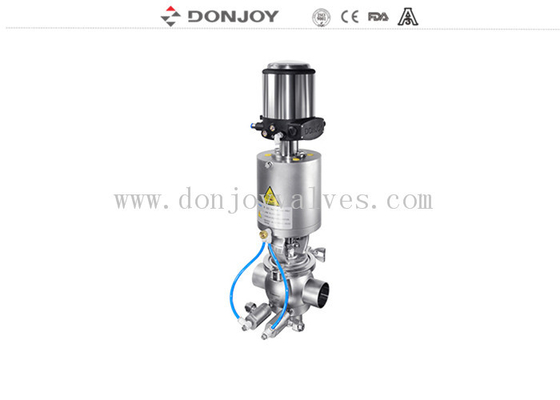

صمام CIP الخارجي المقاوم للخلط مع رأس التحكم النسبي ، سلسلة E-C
المواصفات
| الأجزاء المبللة للمنتج | AISI 316L |
| قطع أخرى من الفولاذ المقاوم للصدأ | AISI 304 |
| مادة المقعد (المعيار الافتراضي) | (إيبيدم) ، (إف دي إيه 177).2600 |
| مادة المقعد (اختياري) | (فيم) (فيتون) ، FDA1772600 |
| إنهاء الروابط | محامية بالباطن ، ثلاثي المقبض ، فلانج |
| ضغط العمل | 145psi (10bar) |
| ضغط العمل الدقيق | الفراغ المطلق |
| درجة حرارة العمل | 14 درجة فهرنهايت إلى 266 درجة فهرنهايت (-10 إلى 130 درجة فهرنهايت) ، 284 درجة فهرنهايت (140 درجة فهرنهايت) للتعقيم لفترة قصيرة. |
| التشطيب الداخلي | Ra 32μin (0.8μm) كمعيار افتراضي ، Ra 16μin (0.4μm) على أفضل وجه. |
| الطلاء الخارجي | الرمال، أو غيرها عند الطلب. |
| أنواع المحركات الهوائية | مغلق بشكل طبيعي (NC) هواء يفتح وربيع يغلق |
| مفتوح بشكل طبيعي (لا) هواء للاغلاق والربيع لفتح | |
| من الهواء إلى الهواء (AA) الهواء لفتح، الهواء لإغلاق. | |
| ضغط الهواء في جهاز التشغيل | 79-102 سم (5.5 بار-7 بار) |
| وحدات التحكم والإشارة الذكية | التحكم في القمة |
| جهاز التحكم العلوي (الموضع) | |
| اتصال كهربائي | |
| اتصال الحافلة AS-I |
خصائص التصميم
● إمدادات CIP الخارجية
● خطأ في جهاز التشغيل الهوائي المغلق بشكل طبيعي
● تصميم صغير وقوي، أجسام كروية مزورة
● تصميم متوازن للضغط
● جسد قطعة واحدة و جسد مقيد للاختيار من
● مجموعة واسعة من تركيبات الجسم المختلفة.
● يسهل تفكيكه عن طريق إطلاق العقدة
● أجزاء التنظيف / التعقيم للخيارات
● 100% اختبار هيدروليكي / 100% تفتيش
التطبيقات
◆صمام المقعد المزدوج من الطاقة الهوائية مصمم لتلبية عندما يكون هناك اثنين من تدفقات المنتجات المختلفة من خلال نفس الصمام ،كلاهما يضمن منع خلط السوائل ويكون مريحا لمراقبة حالة العمليستخدم الصمام في منتجات الألبان والمشروبات والبيرة وغيرها من متطلبات النقاء العالية لأنظمة أنابيب العملية.
◆ يُغلق هذا الصمام عادةً ((NC) عن طريق التحكم به عن بعد من خلال الهواء المضغوط. يُرافق هذا الصمام صمامين هوائيين صغيرين ((فتح عادةً) لمراقبة تسرب غطاء الصمام
◆ يحتوي الوقود الرئيسي ((العمود العلوي داخل صمام التغيير) على أغلاقين ، مما يشكل غرفة تسرب بينهما. تدفق وسيلة التسرب إلى الغرفة وتفريغها من خلال صمام الكشف.إمداد الهواء إلى جهاز التشغيل يمكن أن يجعل الصمام نظيفة في مكانهاأثناء التنظيف ، يتدفق السائل مباشرة إلى سدادة. هذا الصمام غير حساس لتأثير مطرقة الماء
مبادئ العمل
● هذا الصمام مغلق عادة (NC) ، يتم التحكم به عن بعد من خلال الهواء المضغوط. هذا الصمام يرافق صمامين هوائيين صغيرين ، واحد للمراقبة ، والآخر لـ CIP.
● الشاشة (العمود العلوي داخل صمام التحويل) لديه اثنين من الأختام التي تشكل غرفة تسرب بين بعضها البعض. تدفق الوسيط المتسرب إلى الغرفة، وتفريغ من خلال صمام الكشف.الهواء الإمداد إلى جهاز التشغيل يمكن أن يجعل الصمام نظيفا في مكانه (انظر الشكل 2).
● أثناء التنظيف، يتدفق السائل مباشرة إلى القابس. هذا الصمام غير حساس لتأثير مطرقة الماء.
الرسم
صمام الجسم المتحكم
اختيار الوظيفة
استخدم أيضًا لمتعدد ، أمثلة على التعدد القياسي
علامات: صمام إغلاق مزدوج, صمام مقاوم للخلط, صمام دونجوي
