تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | مضخة شحمية صحية | مقاس: | تول / تور 20 - 125 |
|---|---|---|---|
| عملية: | محرك | ميكانيكي: | Sic / sic / EPDM |
| اتصال: | مثبت | ضغط: | 1- 15 بار |
| واسطة: | فولد وما إلى ذلك | ميزة: | قد يكون مع محول تردد |
| إبراز: | مضخة الحلقات الصحية ذات النقاء العالي,مضخة الصلصة الطماطمية,مضخة الفص الصحي المكبسة EPDM,Tomato Sauce Transfer Sanitary Lobe Pump,EPDM Clamped Sanitary Lobe Pump |
||

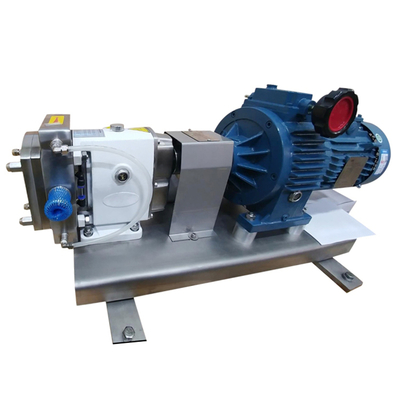

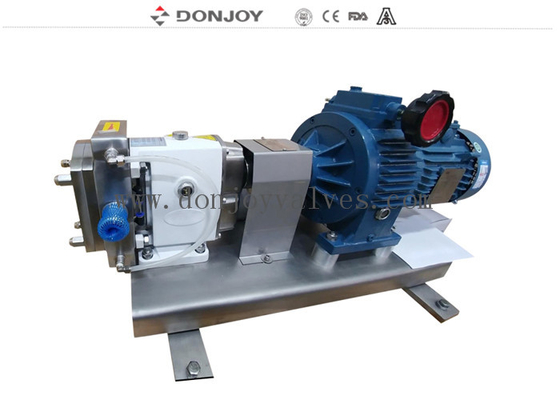

دونجوي TUL-55 مضخة الفص الدوار الإيجابي مع محرك لنقل صلصة الطماطم
الوصف
الخيارات
1الختم الميكانيكي: SIC / SICE / EPDM ، TC / TC ، EPDM
2. سجل واحد، سجل ميكانيكي مزدوج
3الدوارة: 2 الدوارة مغادرة، 3 الدوارات مغادرة، الدوارات الفراشة، الدوارات الفراشة الفردية
4الصمغ: FPM ((Viton) ، NBR ، EPDM
5صمام الإغاثة في الغطاء الأمامي
6صمام أمان مدمج
7سترة الحرارة
8سترة حرارة كاملة
9سلسلة TUR العمودية أو سلسلة TUL الأفقية
10محركات أقراص مختلفة وإصلاحات
11التجميع على قاعدة من الفولاذ المقاوم للصدأ
12. الاتصال: المقبض ((DIN32676،3A،ISO) ، الخيط ((DIN،SMS،RJT،IDF) ، لحام الظهر ، الفلينج
13نوع المحرك B5 تردد المحرك 50HZ، 60HZ
14الجهد ((v) 220-240, 360-400, 420-460, 630-690
السمة التقنية
A. ناقل نقل متغير مستمر
ب. عدادات التروس المتحركة لتحديد تردد المحول
C.بسرعة ثابتة نقل الخروج
المواصفات
|
اسم المنتج |
مضخة TUL-55 الإيجابية مع محرك لنقل صلصة الطماطم |
|
المواد: |
SS304/SS316L/1.4301/1.4404 |
|
مادة الختم: |
SIC/SIC/EPDM (المعيار، موافقة FDA) |
|
الحد الأقصى للتدفق |
62m3/h / 395 GPM |
|
ضغط أقصى: |
12بار/ 174PSI |
|
أقصى دورة |
1450 دورة في الساعة |
|
نوع الدوار: |
2-ورق، 3-ورق، فراشة، فراشة إشارة |
| التثبيت | يمكن تركيبها مع محول تردد |
| محول التردد | اختياري |
|
سد آلي: |
SIC/SiC/EPDM ((المعيار) |
|
الجهد: |
110 فولت، 220 فولت، 380 فولت |
|
المحرك: |
ABB،SEW، 50 هرتز/ 60 هرتز |
|
علاج السطح: |
ملمع من الداخل ومتصفح بالرمل من الخارج |
|
الاتصال المتاح: |
مشبك، خيوط لحام مؤخرة، شاشة |
|
متاح بشكل قياسي: |
DIN، SMS، 3A، RJT، ISO/IDF |
|
يتم تشغيلها: |
إلكتيك |
|
الشهادة: |
3A/54-02 (1580) ، PED/97/23/EC، |
|
نطاق التطبيق: |
منتجات الألبان والمواد الغذائية والمشروبات والأدوية ومستحضرات التجميل وما إلى ذلك |
التصميم والخصائص
1. TUL الأفقي ، TUR الشريري
2. بناء العمود العاري
3التصميم الصحي لتثبيت الدوار
4الصحة الصحي الختم الميكانيكي، تنظيف سهل والصيانة
5تطبق على التنظيف والعقمة
6وفقًا لمعيار الولايات المتحدة الأمريكية 3A
التطبيقات
هذه المضخة تعمل لنقل الوسائط اللزجة وكذلك المنخفضة اللزجة في صناعات المعالجة الغذائية ومستحضرات التجميل والصيدلة.
المبادئ
1عندما تدور الفصوص، يزداد المساحة على جانب السوكيتون مع ابتعاد الفصوص عن الفصوص الأخرى، مما يخلق فراغًا جزئيًا يسحب السائل إلى غرفة المضخة.
2بينما يتم تدويرها بواسطة العمود، يتم ملء كل فقرة متتالية ويتم تحريك السائل إلى جانب التسليم.الفجوات الصغيرة بين الرداءات وبين الفصوص وجدران جسم المضخة ضمان أن الفراغات تملأ بشكل صحيح.
3يتم ملء محفظة المضخة بالكامل ويخرج السائل من خلال أسنان الفصوص ويضغط ضد جدران الفراغات مما يساهم في استيراد المضخة.
نموذج المضخة ووزنها
| (ب)نموذج UMP | عزم الدوران للعمود المدخل ((NM) | الحمل الشعاعي المحوري الأقصى (N) | حجم اتصال القطر الداخلي [م] |
الحجم النظري الأقصى الموصى به للجسيمات الناعمة [م] |
وزن المضخة العاري [كيلوغرام] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| الـ TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| الـ TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| الـ TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| الـ TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| الـ TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| الـ TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| الـ TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| الـ TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| الـ TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
مضخة الفص المنحنى
رسم مضخة اللوب
ميزة تنافسية
"دونجوي" هي الشركة الوحيدة التي تمر بـ 9 سلسلات من المنتجات من قبل منظمة شهادة 3A الأمريكية في مجال المضخات والصمامات الصحية الآسيوية
