تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | مضخة شحمية صحية | مقاس: | تول / تور 20 - 125 |
|---|---|---|---|
| عملية: | محرك | ميكانيكية: | Sic / sic / EPDM |
| اتصال: | فرضت | ضغط: | 1- 15 بار |
| واسطة: | فولد وما إلى ذلك | ميزة: | قد يكون مع محول تردد |
| إبراز: | مضخة الفص الدوار للعسل,مضخة محركية ميكانيكية يدوية,مضخة الفص الدوار TUL-60 |
||

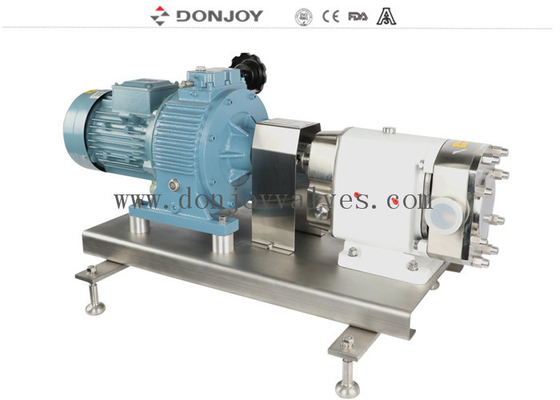

مضخة الفص الدوارة TUL-60 مع محرك ضبط يدوي ميكانيكي مع محرك للعسل
الميزة التقنية
أ. ناقل الحركة المتغير باستمرار
ب. يقوم محول التردد بضبط صندوق تروس المحرك
ج. نقل إخراج السرعة الثابتة
وصف
خيارات
1. الختم الميكانيكي: SIC / SICE / EPDM، TC / TC، EPDM
2. ختم واحد، ختم ميكانيكي مزدوج
3. الدوارات: 2 دوار تركي، 3 دوارات تركية، دوارات فراشة، دوارات فراشة مفردة
4. الحشية: FPM (فيتون)، NBR، EPDM
5. صمام تخفيف في الغطاء الأمامي r الجانبي الخارجي
6. صمام أمان مدمج
7. سترة حرارية لنهاية الوجه
8. سترة حرارية كاملة
9. سلسلة TUR العمودية أو سلسلة TUL الأفقية
10. محركات الأقراص والإصلاحات المختلفة
11. التجميع على اللوح الأساسي من الفولاذ المقاوم للصدأ
12. الاتصال: المشبك (DIN32676،3A، ISO)، الخيط (DIN، SMS، RJT، IDF)، اللحام التناكبي، الحافة
13. نوع المحرك B5 تردد المحرك 50 هرتز، 60 هرتز
14. الجهد (فولت) 220-240، 360-400، 420-460، 630-690
تحديد
|
اسم المنتج: |
مضخة الفص الدوارة TUL-60 مع محرك ضبط يدوي ميكانيكي مع محرك للعسل |
|
مادة: |
SS304/SS316L/1.4301/1.4404 |
|
مادة الختم: |
SIC/SIC/EPDM (قياسي، موافقة إدارة الغذاء والدواء) |
|
الأعلى. تدفق: |
62 م 3 / ساعة / 395 جالونًا في الدقيقة |
|
الحد الأقصى للضغط: |
12 بار/174 رطل لكل بوصة مربعة |
|
الأعلى. مراجعة: |
1450 دورة في الدقيقة |
|
نوع الدوار: |
2-أوراق، 3-أوراق، فراشة، فراشة الإشارة |
| تثبيت | يمكن تركيبها مع محول التردد |
| محول التردد | خياري |
|
الختم الميكانيكي: |
SIC/SiC/EPDM (قياسي) |
|
الجهد االكهربى: |
110 فولت، 220 فولت، 380 فولت |
|
المحرك: |
أب، خياطة، 50 هرتز / 60 هرتز |
|
المعالجة السطحية: |
مصقول داخليًا وساندبلاست بالخارج |
|
الاتصال المتاح: |
المشبك، موضوع بعقب اللحام، شفة |
|
المعيار المتاح: |
DIN، SMS، 3A، RJT، ISO/جيش الدفاع الإسرائيلي |
|
تعمل: |
انتقائي |
|
شهادة: |
3A/54-02 (1580)، PED/97/23/EC، |
|
نطاق التطبيق: |
منتجات الألبان والأغذية والمشروبات والصيدلة ومستحضرات التجميل وما إلى ذلك |
التصميم والميزات
1. TUL أفقي، TUR Vetrical
2. بناء العمود العاري
3. التصميم الصحي لمرفق الدوارات
4. الختم الميكانيكي الصحي، سهولة التنظيف والصيانة
5. يتم تطبيقه على تنظيف المكان والتعقيم
6. وفقًا لمعيار الولايات المتحدة الأمريكية 3A
التطبيقات
هذه المضخة مخصصة لنقل الوسائط اللزجة والمنخفضة اللزوجة في الصناعات الغذائية ومستحضرات التجميل والصناعات الدوائية.
مبادئ
1. أثناء دوران الفصوص، تزداد المساحة الموجودة على جانب السوسيتون مع تباعد أحد الفصوص عن الآخر، مما يؤدي إلى خلق فراغ جزئي يسحب السائل إلى حجرة المضخة.
2. عندما يتم تدويرها بواسطة الأعمدة، يتم ملء كل فص على التوالي ويتم إزاحة السائل إلى جانب التسليم. تضمن الفجوات الصغيرة بين الأردية وبين الفصوص وجدران جسم المضخة ملء الفراغات على النحو الواجب.
3. يتم ملء مبيت المضخة بالكامل ويهرب السائل عبر أسنان الفصوص ويدفع نحو جدران الفراغات. مما يساهم في ضخ الأسيتون.
اختيار دوارات المضخة
اتصال مدخل ومخرج المضخة
نموذج المضخة والوزن
| صنموذج UMP | عزم دوران عمود الإدخال (NM) | الحد الأقصى للحمل الشعاعي المحوري (N) | حجم اتصال القطر الداخلي [مم] |
يوصى بالحد الأقصى لحجم الجسيمات الناعمة النظرية [مم] |
وزن المضخة العارية [كجم] |
| ستول-10 | 15 | 224 | 22.4 | 6 | 12 |
| تول-20 | 60 | 750 | 22.4 | 10 | 32 |
| تول-23 | 60 | 750 | 35.1 | 20 | 34 |
| تول-25 | 60 | 750 | 47.8 | 20 | 39 |
| تول-30 | 123 | 1237 | 47.8 | 25 | 60 |
| تول-35 | 123 | 1237 | 59.5 | 25 | 63 |
| تول-55 | 123 | 1237 | 66 | 25 | 65 |
| تول-60 | 123 | 1237 | 72.2 | 25 | 68 |
| تول-70 | 416 | 2588 | 72.2 | 40 | 151 |
| تول-80 | 416 | 2588 | 72.2 | 40 | 151 |
| تول-100 | 416 | 2588 | 97.6 | 40 | 160 |
| تول-125 | 416 | 2588 | 125 | 40 | 165 |
منحنى مضخة الفص
رسم مضخة الفص
الميزة التنافسية
"DONJOY هي الشركة الوحيدة التي اجتازت تسع سلاسل من المنتجات من قبل منظمة اعتماد 3A الأمريكية في مجال المضخات والصمامات الصحية الآسيوية."
