تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | مضخة شحمية صحية | مقاس: | تول / تور 20 - 125 |
|---|---|---|---|
| عملية: | محرك | ميكانيكي: | Sic / sic / EPDM |
| اتصال: | مثبت | ضغط: | 1- 15 بار |
| واسطة: | فولد وما إلى ذلك | ميزة: | قد يكون مع محول تردد |
| إبراز: | مضخة فص صحية ميكانيكية من السيليكون الكربوني,مضخة فص صحية من السيليكون الكربوني مشبكة,مضخة فص صحية مزودة بختم EPDM,Clamped SIC Sanitary Lobe Pump,EPDM Seal Sanitary Lobe Pump |
||

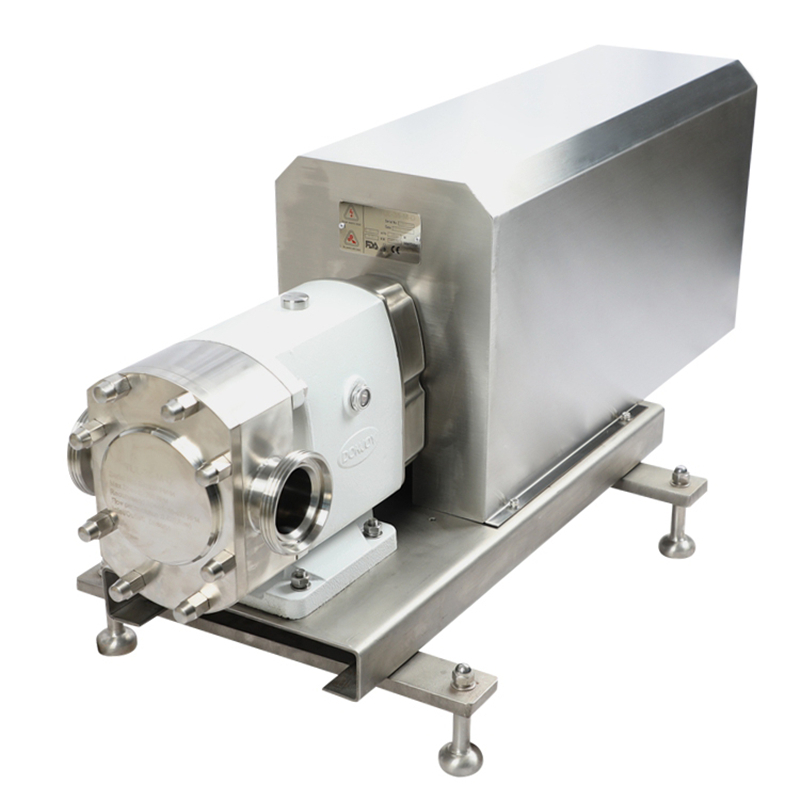

TUL-20 مضخة فص نقية تنقل لزوجة عالية مع غطاء المحرك
ميزة تقنية
أ. ناقل حركة متغير باستمرار يدوي
ب. محول تردد يضبط علبة تروس المحرك
ج. نقل سرعة الإخراج الثابتة
الوصف
خيارات
1. ختم ميكانيكي: SIC / SICE / EPDM، TC / TC، EPDM
2. ختم واحد، ختم ميكانيكي مزدوج
3. الدوارات: دوار 2 ورقة، دوارات 3 أوراق، دوارات فراشة، دوارات فراشة مفردة
4. حشية: FPM (Viton)، NBR، EPDM
5. صمام تخفيف عند الغطاء الأمامي أو خارجي عن طريق – ممر
6. صمام أمان مدمج
7. غلاف حراري للوجه النهائي
8. غلاف حراري كامل
9. سلسلة TUR الرأسية أو سلسلة TUL الأفقية
10. محركات وتثبيتات مختلفة
11. التجميع على لوحة قاعدة من الفولاذ المقاوم للصدأ
12. التوصيل: مشبك (DIN32676، 3A، ISO)، خيط (DIN، SMS، RJT، IDF)، لحام بعقب، شفة
13. نوع المحرك B5 تردد المحرك 50 هرتز، 60 هرتز
14. الجهد (فولت) 220-240، 360-400، 420-460، 630-690
المواصفات
|
اسم المنتج: |

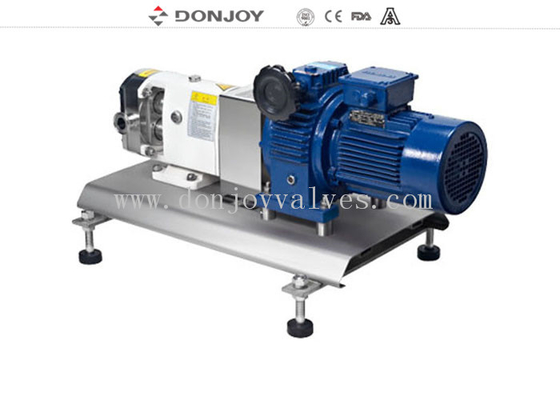

TUL-60 مضخة فص دوارة مع محرك تعديل يدوي ميكانيكي مع محرك للعسل |
|
المادة: |
SS304 / SS316L / 1.4301 / 1.4404 |
|
مادة الختم: |
SIC / SIC / EPDM (قياسي، موافقة إدارة الغذاء والدواء) |
|
الحد الأقصى. التدفق: |
62 م 3 / ساعة / 395 GPM |
|
الحد الأقصى. الضغط: |
12 بار / 174 رطل لكل بوصة مربعة |
|
الحد الأقصى. دورة في الدقيقة: |
1450 دورة في الدقيقة |
|
نوع الدوار: |
2 أوراق، 3 أوراق، فراشة، إشارة فراشة |
| التركيب | يمكن تركيبه بمحول تردد |
| محول التردد | اختياري |
|
ختم ميكانيكي: |
SIC / SiC / EPDM (قياسي) |
|
الجهد: |
110 فولت، 220 فولت، 380 فولت |
|
المحرك: |
ABB، SEW، 50 هرتز / 60 هرتز |
|
معالجة السطح: |
مصقول من الداخل ورملي من الخارج |
|
التوصيل المتاح: |
مشبك، خيط لحام بعقب، شفة |
|
المعيار المتاح: |
DIN، SMS، 3A، RJT، ISO / IDF |
|
مشغل: |
كهربائي |
|
الشهادة: |
3A / 54-02 (1580)، PED / 97/23 / EC، |
|
نطاق التطبيق: |
الألبان، الغذاء، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
التصميم والميزات
1. TUL أفقي، TUR رأسي
2. هيكل عمود عاري
3. تصميم صحي لملحق الدوارات
4. ختم ميكانيكي صحي، سهل التنظيف والصيانة
5. يتم تطبيقه على تنظيف CIP والتعقيم
6. وفقًا لمعيار 3A في الولايات المتحدة الأمريكية
التطبيقات
هذه المضخة مثالية لنقل الوسائط اللزجة وكذلك منخفضة اللزوجة في صناعات تجهيز الأغذية ومستحضرات التجميل والأدوية.
المبادئ
1. عندما تدور الفصوص، تزداد المساحة الموجودة على جانب الشفط مع ابتعاد أحد الفصوص عن الآخر، مما يؤدي إلى إنشاء فراغ جزئي يسحب السائل إلى غرفة المضخة.
2. عندما يتم تدويرها بواسطة الأعمدة، يمتلئ كل فص على التوالي ويتم إزاحة السائل إلى جانب التسليم. تضمن الفجوات الصغيرة بين الأردية وبين الفصوص وجدران جسم المضخة أن المساحات ممتلئة على النحو الواجب.
3. يمتلئ غلاف المضخة بالكامل ويهرب السائل عبر أسنان الفصوص ويُجبر على جدران المساحات. مما يساهم في عمل المضخة.
وصلة مدخل ومخرج المضخة
طراز المضخة والوزن
| Pنموذج UMP | عزم دوران عمود الإدخال (NM) | أقصى حمل شعاعي محوري (N) | حجم وصلة القطر الداخلي [مم] |
حجم الجسيمات اللينة النظرية القصوى الموصى بها [مم] |
وزن المضخة العارية [كجم] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
منحنى مضخة الفص
رسم مضخة الفص
ميزة تنافسية
“DONJOY هي الشركة الوحيدة التي اجتازت تسع سلاسل من المنتجات من قبل منظمة شهادات 3A الأمريكية في مجال المضخات والصمامات الصحية الآسيوية.”
