تفاصيل المنتج:
شروط الدفع والشحن:
|
| العملية: | هوائي | الحجم: | DN40 - DN100 أو 1.5 " - 4" |
|---|---|---|---|
| النوع: | سلسلة IS-C | تصفح الجسم: | T-222 |
| الغسيل: | EPDM/ vition/ NBR | المواد: | 316 لتر |
| الاتصال: | اتصال شفة | اختبار الضغط: | PED |
| إبراز: | صمام مقعد واحد عكس DN40,304 صمام مقعد واحد عكسي,صمام المقعد الواحد المتحول بالهواء,304 Reversing Single Seat Valve,Pneumatic Divert Single Seat Valve |
||

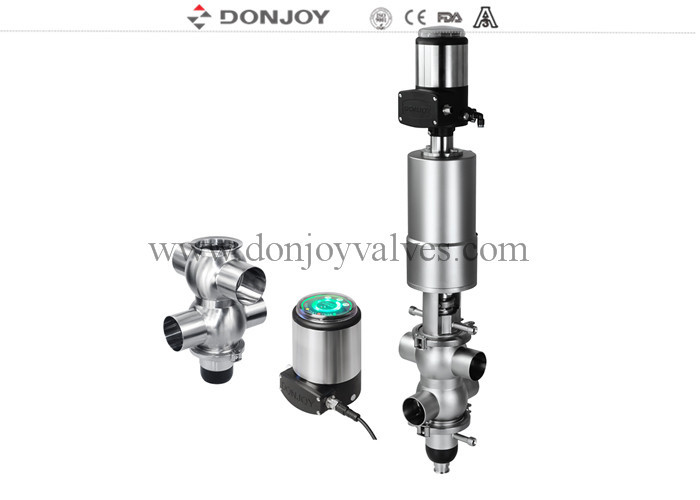

DN100 صمام دونجوي مزدوج المقعد مضاد للاختلاط مع T-22-90
المواصفات
| الأجزاء المبللة بالمنتج | AISI 316L |
| أجزاء الفولاذ المقاوم للصدأ الأخرى | AISI 304 |
| مادة المقعد (افتراضي) | EPDM، FDA177.2600 |
| مادة المقعد (خيار) | FPM (Viton)، FDA177.2600 |
| وصلات النهاية | ملحومة بعقب، ثلاثية المشبك، شفة |
| أقصى ضغط عمل | 145 رطل لكل بوصة مربعة (10 بار) |
| الحد الأدنى لضغط العمل | فراغ مطلق |
| درجة حرارة التشغيل | 14 درجة فهرنهايت إلى 266 درجة فهرنهايت (-10 إلى 130 درجة مئوية)، 284 درجة فهرنهايت (140 درجة مئوية) للتعقيم لفترة قصيرة. |
| التشطيب الداخلي | Ra 32μin (0.8μm) كافتراضي، Ra 16μin (0.4μm) كأفضل. |
| التشطيب الخارجي | السفع الرملي، أو غيرها بناءً على الطلب. |
| أنواع المشغل الهوائي | مغلق عادة (NC) – هواء للفتح والزنبرك للإغلاق؛ |
| مفتوح عادة (NO) – هواء للإغلاق والزنبرك للفتح؛ | |
| هواء إلى هواء (AA) – هواء للفتح، هواء للإغلاق. | |
| ضغط هواء المشغل | 79-102 رطل لكل بوصة مربعة (5.5 بار-7 بار) |
| وحدات للتحكم والإشارة الذكية | التحكم C-top |
| التحكم IL-top (محدد الموضع) | |
| التوصيل الكهربائي | |
| توصيل ناقل AS-I |
التطبيقات
◆ يستخدم صمام منع الاختلاط على نطاق واسع في تكنولوجيا معالجة السوائل، وخاصة في تطبيقات صناعة المشروبات والألبان.
◆ صمام منع الاختلاط هو صمام مزدوج الختم عالي الدرجة. من خلال الواجهة بين سائلين، يمكن تنفيذ هذا النظام في عملية تزامن الجسمين، مما يمنع إمكانية تلوث المواد. غرفة التسرب وكاشف التسرب ذاتية التنظيف بواسطة مقعد الصمام.
مبادئ التشغيل
● يتم تشغيل صمام منع الاختلاط من النوع الرافعة عن بعد بواسطة الهواء المضغوط. عادة ما يكون مغلقًا قبل التشغيل.
● يتكون صمام منع الاختلاط من قابسين مستقلين، واللذين سيشكلان غرفة تسرب إلى الغلاف الجوي في ظل حالة العمل العادية. عندما يتسبب الفشل العرضي في حدوث تسرب، سيتدفق الوسط إلى الغرفة ويتم تفريغه عند منفذ المخرج.
● يتم إغلاق غرفة التسرب عندما يعمل الصمام، ويمكن للوسط أن يتدفق عبر خط أنابيب واحد إلى آخر. يمكن تنظيف هذا الصمام في مكانه. تتوفر العديد من خيارات مجموعة CIP و SIP للمستخدمين. (راجع خيارات وظيفة التعقيم والتنظيف)
● يمكن لنظام التنظيف تنظيف الجذع العلوي والسفلي وغرفة التسرب، مما يضمن أن يكون الصمام عالي النظافة. نظام التنظيف الفعال يجعل السائل الخاص بالتنظيف في مكانه (CIP) يغسل مباشرة كل جسم الصمام الداخلي، ويستغرق وقتًا أقصر من نظام التنظيف الشائع.
● فائدة أخرى لنظام التنظيف العالي هي أنه يمكن تطبيق صمام منع الاختلاط من النوع الرافعة على المعالجة المعقمة. إذا دخل بخار المستخدم إلى خط أنابيب CIP، فسوف يشكل النظام درعًا يمكنه عزل الهواء.
الرسم
جسم الصمام يجمع بين
اختيار الوظيفة
يستخدم أيضًا للمشعب، أمثلة على المشعب القياسي
العلامات : صمام مزدوج الختم، صمام منع الاختلاط، صمام دونجوي
