| مواد: | مضخة شحمية صحية | مقاس: | تول / تور 20 - 125 |
|---|---|---|---|
| عملية: | محرك | ميكانيكي: | Sic / sic / EPDM |
| اتصال: | مثبت | ضغط: | 1- 15 بار |
| واسطة: | فولد وما إلى ذلك | ميزة: | قد يكون مع محول تردد |
| إبراز: | نقل الشوكولاتة مضخة الدورانية دونجوي,3 ترك الدوارة مضخة الفص الدوار,مضخة الشوكولاته,3 Leave Rotors Rotary Lobe Pump,Chocolate Transfer Rotary Lobe Pump |
||

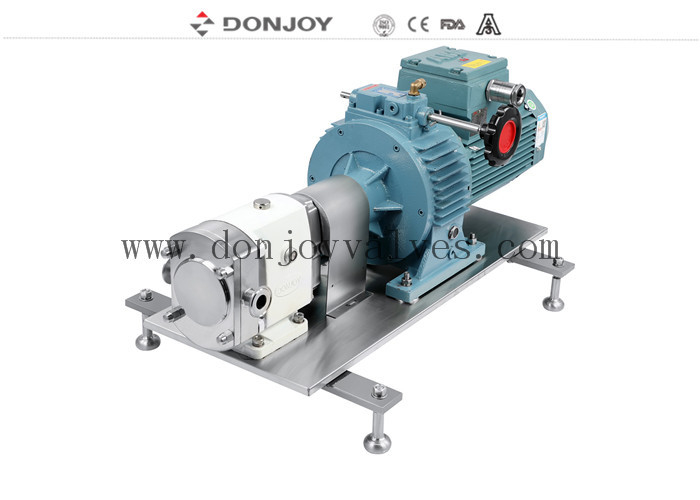

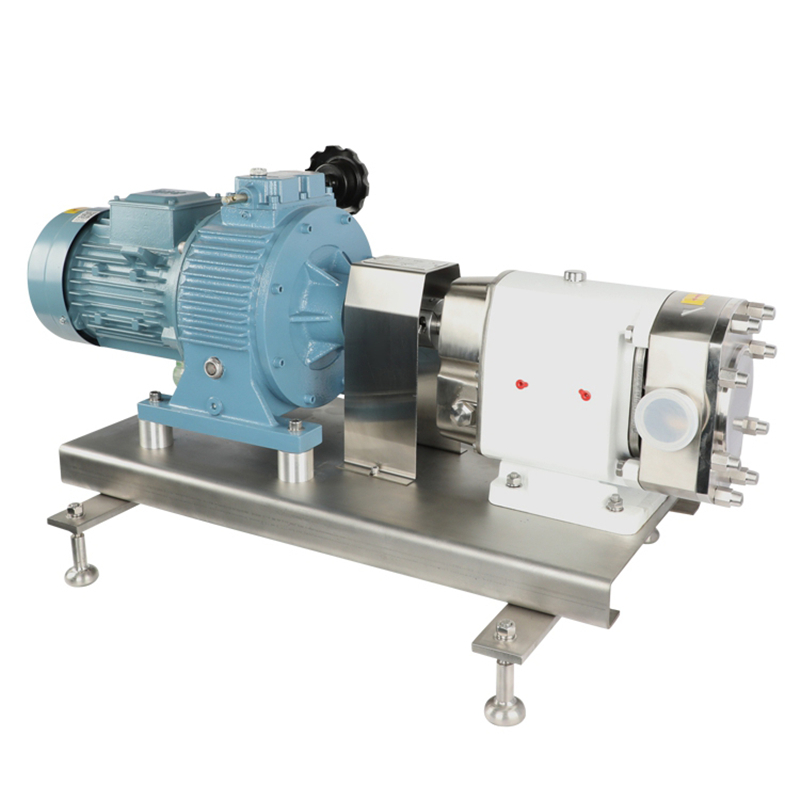

مضخة دونجوي الدوارة ذات الفصوص مع 3 دوارات أوراق لنقل الشوكولاتة
الميزة التقنية
أ. ناقل حركة متغير السرعة يدويًا
ب. محول تردد لضبط علبة تروس المحرك
ج. ناقل حركة ذو سرعة إخراج ثابتة
المواصفات
| اسم المنتج: | مضخة فصوص دوارة TUL-60 مع محرك ضبط يدوي ميكانيكي مع محرك للعسل |
| المادة: | SS304/SS316L/1.4301/1.4404 |
| مادة الختم: | SIC/SIC/EPDM (قياسي، موافقة إدارة الغذاء والدواء) |
| الحد الأقصى للتدفق: | 62 متر مكعب/ساعة / 395 جالونًا في الدقيقة |
| الحد الأقصى للضغط: | 12 بار/ 174 رطل لكل بوصة مربعة |
| الحد الأقصى للدوران: | 1450 دورة في الدقيقة |
| نوع الدوار: | 2 أوراق، 3 أوراق، فراشة، فراشة مفردة |
| التركيب | يمكن تركيبه مع محول التردد |
| محول التردد | اختياري |
| ختم ميكانيكي: | SIC/SiC/EPDM (قياسي) |
| الجهد الكهربي: | 110 فولت، 220 فولت، 380 فولت |
| المحرك: | ABB,SEW, 50 هرتز/ 60 هرتز |
| معالجة السطح: | مصقول من الداخل ورملي من الخارج |
| التوصيل المتاح: | المشبك، وصلة ملولبة، لحام بعقب، شفة |
| المعيار المتاح: | DIN, SMS, 3A, RJT, ISO/IDF |
| التشغيل: | كهربائي |
| الشهادة: | 3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600, ISO9001/2008 |
| نطاق التطبيق: |
الألبان، الغذاء، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
الوصف
الخيارات
1. ختم ميكانيكي: SIC / SICE / EPDM, TC / TC, EPDM
2. ختم مفرد، ختم ميكانيكي مزدوج
3. الدوارات: دوار 2 ورقة، دوارات 3 أوراق، دوارات فراشة، دوارات فراشة مفردة
4. حشية: FPM(Viton),NBR, EPDM
5. صمام تخفيف الضغط في الغطاء الأمامي أو خارجي عن طريق – الممر
6. صمام أمان مدمج
7. غلاف حراري للوجه النهائي
8. غلاف حراري كامل
9. سلسلة TUR الرأسية أو سلسلة TUL الأفقية
10. محركات وتثبيتات مختلفة
11. التجميع على لوحة قاعدة من الفولاذ المقاوم للصدأ
12. التوصيل: مشبك (DIN32676,3A,ISO)، وصلة ملولبة (DIN,SMS,RJT,IDF)، لحام بعقب، شفة
13. نوع المحرك B5 تردد المحرك 50 هرتز، 60 هرتز
14. الجهد (فولت) 220-240، 360-400، 420-460، 630-690
مضخة دونجوي ذات الفصوص من الدرجة الغذائية هي مضخة إزاحة إيجابية، بناء قوي، صيانة منخفضة، فعالة من حيث التكلفة. تصميم صحي متوافق مع معايير ASME BPE، EHEDG، US 3-A، FDA، المعيار الصحي، المضخة الأكثر شيوعًا المستخدمة لنقل السوائل عالية اللزوجة الصلبة والجسيمات، وهي توفر مجموعة شاملة من المضخات المخصصة للتطبيقات الصحية في معالجة الأغذية، ومنتجات الألبان، والمشروبات، والعناية المنزلية والعناية الشخصية والصناعات الدوائية...
وصف مضخة الفصوص الصحية TU-L/R
توفر مضخات دونجوي الدوارة ذات الفصوص أداءً موثوقًا به وتشغيلًا خاليًا من المتاعب وكفاءة طاقة فائقة للتطبيقات الصعبة. تحتوي مضخة دونجوي ذات الفصوص على العديد من التكوينات، سلسلة TU هي التكوين القياسي، سلسلة STU هي كلها من الفولاذ المقاوم للصدأ. إنه خيار ممتاز للمهام التي تتطلب مضخات مقاومة للتلوث لتلبية المعايير العالية للنظافة والقص المنخفض والتشغيل النبضي المنخفض. تتعامل هذه المضخة المعتمدة من 3-A مع كل من التنظيف في المكان والتعقيم في المكان ويمكن تزويدها بوثائق شاملة لدعم متطلبات التحقق الصارمة.
المبادئ
1. مع دوران الفصوص، تزداد المساحة الموجودة على جانب الشفط مع ابتعاد أحد الفصوص عن الآخر، مما يؤدي إلى إنشاء فراغ جزئي يسحب السائل إلى غرفة المضخة.
2. مع دورانها بواسطة الأعمدة، يمتلئ كل فص على التوالي ويتم إزاحة السائل إلى جانب التسليم. تضمن الفجوات الصغيرة بين الأثواب وبين الفصوص وجدران جسم المضخة أن تكون المساحات ممتلئة على النحو الواجب.
3. يمتلئ غلاف المضخة بالكامل ويهرب السائل من خلال أسنان الفصوص ويُجبر على جدران المساحات. مما يساهم في عمل المضخة.
وصلة مدخل ومخرج المضخة
موديل المضخة والوزن
| Pموديل المضخة | عزم دوران عمود الإدخال (NM) | أقصى حمل محوري شعاعي (N) | حجم قطر التوصيل الداخلي [مم] |
حجم الجسيمات اللينة النظرية القصوى الموصى بها [مم] |
وزن المضخة الفارغة [كجم] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
منحنى مضخة الفصوص
العلامة: مضخة دونجوي ذات الفصوص، مضخة دوارة، مضخة من الدرجة الغذائية
