تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | مضخة الفص العمود العاري | الحجم: | تول / تور 20 - 125 |
|---|---|---|---|
| العملية: | الكهربائية | ميكانيكي: | Sic / sic / EPDM |
| الاتصال: | مثبت | الضغط: | 1- 15 بار |
| متوسطة: | اللزوجة العالية | السمة: | قد يكون مع محول تردد |
| إبراز: | طراز TUR مضخة الفص العارية,مضخة الفوهة العارية,المضخة الغذائية العارية,Flange inlet Bare Shaft Lobe Pump,Food Grade Bare Shaft Lobe Pump |
||

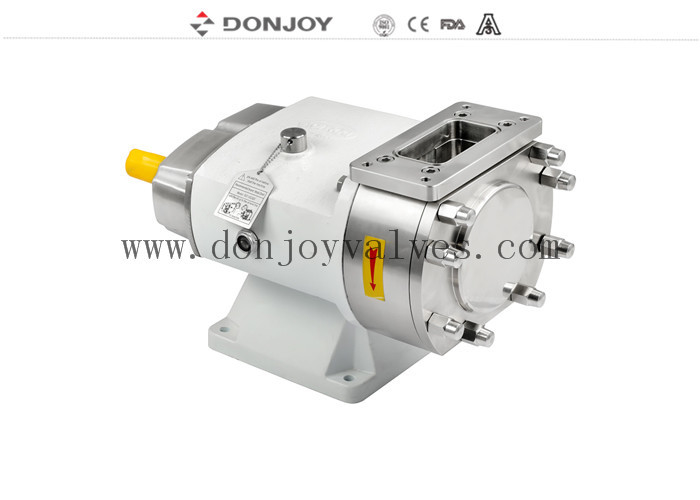

مضخة فصية من الفولاذ المقاوم للصدأ من طراز TUR، درجة الغذاء، مدخل شفة
الميزة التقنية
أ. ناقل حركة متغير باستمرار يدوي
ب. محول تردد لضبط علبة تروس المحرك
ج. ناقل حركة ذو سرعة إخراج ثابتة
المواصفات
| اسم المنتج: | مضخة فصية من الفولاذ المقاوم للصدأ من طراز TUR، درجة الغذاء، مدخل شفة |
| المادة: | SS304/SS316L/1.4301/1.4404 |
| مادة السدادة: | SIC/SIC/EPDM (قياسي، معتمد من إدارة الغذاء والدواء) |
| الحد الأقصى للتدفق: | 62 متر مكعب/ساعة / 395 جالونًا في الدقيقة |
| الحد الأقصى للضغط: | 12 بار/ 174 رطل لكل بوصة مربعة |
| الحد الأقصى للدوران: | 1450 دورة في الدقيقة |
| نوع الدوار: | 2-أوراق، 3-أوراق، فراشة، فراشة مفردة |
| التركيب | يمكن تركيبه مع محول التردد |
| محول التردد | اختياري |
| ختم ميكانيكي: | SIC/SiC/EPDM (قياسي) |
| الجهد الكهربي: | 110 فولت، 220 فولت، 380 فولت |
| المحرك: | ABB,SEW, 50 هرتز/ 60 هرتز |
| المعالجة السطحية: | مصقول من الداخل ومرشوش بالرمل من الخارج |
| التوصيل المتاح: | مشابك، وصلة ملولبة، لحام بعقب، شفة |
| المعيار المتاح: | DIN, SMS, 3A, RJT, ISO/IDF |
| التشغيل: | كهربائي |
| الشهادة: | 3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600, ISO9001/2008 |
| نطاق التطبيق: |
الألبان، الغذاء، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
الوصف
الخيارات
1. ختم ميكانيكي: SIC / SICE / EPDM, TC / TC, EPDM
2. ختم مفرد، ختم ميكانيكي مزدوج
3. الدوارات: دوار ذو ورقتين، دوارات ذات 3 أوراق، دوارات فراشة، دوارات فراشة مفردة
4. حشية: FPM(Viton),NBR, EPDM
5. صمام تخفيف الضغط في الغطاء الأمامي أو خارجي عن طريق – الممر
6. صمام أمان مدمج
7. غلاف حراري للوجه النهائي
8. غلاف حراري كامل
9. سلسلة TUR الرأسية أو سلسلة TUL الأفقية
10. محركات وتثبيتات مختلفة
11. التجميع على لوحة قاعدة من الفولاذ المقاوم للصدأ
12. التوصيل: مشبك (DIN32676,3A,ISO)، وصلة ملولبة (DIN,SMS,RJT,IDF)، لحام بعقب، شفة
13. نوع المحرك B5، تردد المحرك 50 هرتز، 60 هرتز
14. الجهد (فولت) 220-240، 360-400، 420-460، 630-690
مضخة DONJOY Food Grade Lobe Pump هي مضخة إزاحة إيجابية، بناء قوي، صيانة منخفضة، فعالة من حيث التكلفة. تصميم صحي متوافق مع معايير ASME BPE و EHEDG و US 3-A و FDA الصحية، المضخة الأكثر شيوعًا المستخدمة لنقل السوائل عالية اللزوجة والمواد الصلبة والجسيمات، وهي توفر مجموعة شاملة من المضخات المخصصة للتطبيقات الصحية في معالجة الأغذية ومنتجات الألبان والمشروبات والعناية المنزلية والعناية الشخصية والصناعات الدوائية...
وصف مضخة الفص الدوارة الصحية TU-L/R
توفر مضخات الفص الدوارة Donjoy أداءً موثوقًا به وتشغيلًا خاليًا من المتاعب وكفاءة طاقة فائقة للتطبيقات الصعبة. تحتوي مضخة الفص Donjoy على العديد من التكوينات، سلسلة TU هي التكوين القياسي، سلسلة STU هي كلها من الفولاذ المقاوم للصدأ. إنه خيار ممتاز للمهام التي تتطلب مضخات مقاومة للتلوث لتلبية المعايير العالية للنظافة والقص المنخفض والتشغيل النبضي المنخفض. تتعامل هذه المضخة المعتمدة من 3-A مع التنظيف في المكان والتعقيم في المكان ويمكن تزويدها بوثائق شاملة لدعم متطلبات التحقق الصارمة.
المبادئ
1. مع دوران الفصوص، تزداد المساحة الموجودة على جانب الشفط مع ابتعاد أحد الفصوص عن الآخر، مما يؤدي إلى إنشاء فراغ جزئي يسحب السائل إلى غرفة المضخة.
2. مع دورانها بواسطة الأعمدة، يمتلئ كل فص على التوالي ويتم إزاحة السائل إلى جانب التسليم. تضمن الفجوات الصغيرة بين الفصوص وبين الفصوص وجدران جسم المضخة امتلاء المساحات على النحو الواجب.
3. يمتلئ غلاف المضخة بالكامل ويهرب السائل عبر أسنان الفصوص ويُجبر على جدران المساحات. مما يساهم في عمل المضخة.
وصلة مدخل ومخرج المضخة
طراز المضخة والوزن
| Pطراز المضخة | عزم دوران عمود الإدخال (نيوتن متر) | أقصى حمل محوري شعاعي (نيوتن) | حجم قطر التوصيل الداخلي [مم] |
حجم الجسيمات اللينة النظرية القصوى الموصى بها [مم] |
وزن المضخة المجردة [كجم] |
| STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
| TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
| TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
| TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
| TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
| TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
| TUL-55 | 123 | 1237 | 66 | 25 | 65 |
| TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
| TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
| TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
| TUL-125 | 416 | 2588 | 125 | 40 | 165 |
منحنى مضخة الفص
علامة: مضخة Donjoy Lobe، مضخة دوارة، مضخة درجة الغذاء
