تفاصيل المنتج:
شروط الدفع والشحن:
|
| العلامة التجارية: | دونجوي | الحجم: | 3/4 " - 3 1/2" ، DN15 -DN100 |
|---|---|---|---|
| ستانادارد: | DIN ، 3A ، SMS ، ISO | الاتصال: | ملحومة ، ملطخة ، خيط ، |
| ملمع: | مرآة ، مات | درجة حرارة العمل: | -10 ℃ إلى +120 ℃ （epdm） |
| الأصل: | ونتشو ، الصين | النوع: | اتصال المشبك الجسم |
| إبراز: | صمام الانسحاب الهيدروليكي,صمام التحقق من الروائح,pneumatic check valve |
||

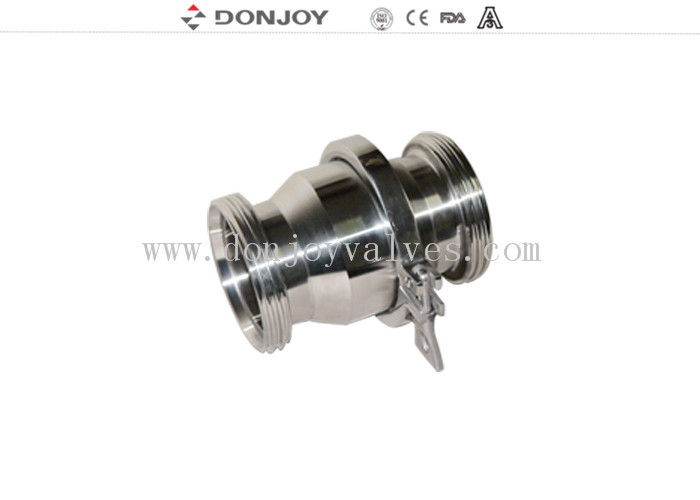

ربط المقبض الجسدي صمام التحكم في الأسطوانة الهيدروليكية ، صمام التحكم في ربط ثريد
المواصفات

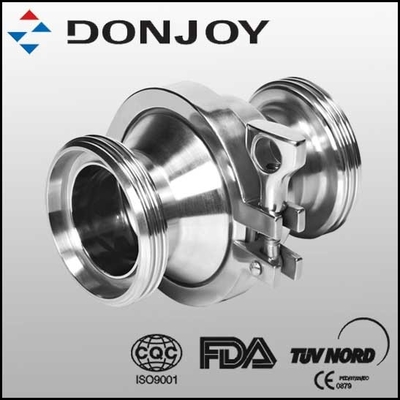

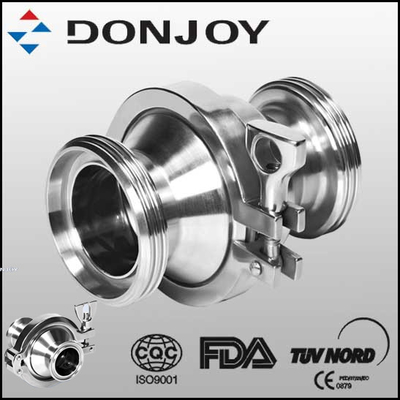

| اسم المنتج | SS304/SS316L صمام التفتيش،صمام عدم الاحتفاظ، وصلة مشبك الجسم |
| مادة جسم الصمام: | SS304 أو SS316L |
| مادة الختم: | EPDM |
| ضغط العمل: | 10بار |
| ضغط الافتتاح: | 0.1-0.3بار |
| الحرارة العاملة: | 120 درجة |
| الحجم المتاح: | 3/4 " - 3 1/2 " ، DN15-DN100 |
| الاتصال المتاح: | خيط، لحام، مشبك |
| متاح بشكل قياسي: | DIN،SMS، 3A |
| الشهادة: | FDA,CE |
الوصف:
الصمامات الهيدروليكية
1سهل التفكيك
2البناء الصغير
3اتصال DIN11851 (المعيار)
التطبيقات:
1صمام التفتيش هو صمام يمنع السائل من التدفق مرة أخرى ويضمن أن يتدفق في اتجاه واحد فقط.
2يمكن استخدامه لمنع تدفق أقل من العودة
3يستخدم في صناعة المواد الغذائية والمشروبات والنبيذ والزيت والمستحضرات التجميلية والصناعات الدوائية والكيميائية.
المعلومات التقنية
• يمكن أن يختلف حجم صمام التفتيش الصحي من 1/2′′ إلى 4′′.
• يمكن أن يكون الاتصال النهائي مصفحًا بالباطن ، أو مصطف ثلاثيًا صحيًا ، أو ملفوفًا أو غير ذلك عند الطلب.
• أقصى ضغط عمل متاح هو 10 بار (145psi)
• صمامات متاحة لضغوط التشقق التالية:
4.35psi (0.3bar) لـ DN25
2.9psi (0.2bar) لـ DN32-40
1.45psi (0.1bar) لـ DN50-100
• تتراوح درجات الحرارة التي تعمل بها الصمامات حسب المادة من:
EPDM 14 درجة فهرنهايت إلى 248 درجة فهرنهايت (-10 درجة مئوية إلى 120 درجة مئوية)
السيليكون -22 درجة فهرنهايت إلى 356 درجة فهرنهايت (-30 درجة مئوية إلى 180 درجة مئوية)
VITON (FPM) 23°F إلى 356°F (-5°C إلى 220°C)
تيفلون (PTFE) -4°F إلى +482°F (-20°C إلى 250°C)
• يمكن أن تكون النهاية السطحية Ra 32μin (0.8μm) افتراضيًا ، أو أفضل عند الطلب.
أشياء يجب مراعاتها عند تثبيت صمام فحص صحي
يمكن تثبيت صمامات الاختبار الصحية أفقياً أو عمودياً. ومع ذلك ، يجب اتباع المواصفات التالية لصمامات الاختبار الكرة والقرص:
صمام التحكم بالكرة
في الإعداد الرأسي، يجب أن يتدفق المنتج من الأسفل إلى الأعلى بحيث يمكن للجاذبية دفع الكرة إلى الداخل والخارج من المقعد.
في الإعداد الأفقي، يجب أن يكون الجزء المنحني من الصمام مستقيمًا ومتجهًا إلى 90 درجة نحو الأنابيب. وهذا يضمن أن الصمام يتم تصريفه بحرية وأن الكرة تقع بشكل صحيح.
صمام فحص القرص
صمامات التحقق من القرص لا يتم تصريفها بحرية في الإعداد الرأسي. لذلك ، لكي تكون مجانية ، تحتاج إلى أن تكون في وضع أفقي.
الرسم
تفاصيل التعبئة
حزمة الفقاعات لكل صمام
الحزمة الخارجية هي علب الكرتون أو الخشب المزدوج
أو حسب طلب العملاء
علامة:صمام اتجاه واحد، صمام التحكم بالربيع، صمام عدم الاحتفاظ
