تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | 304/316 ل | الميناء: | DN10 - DN300 ، 1/2 " - 12" |
|---|---|---|---|
| العملية: | هوائي | وضع اتصال: | ينتهي اللحام |
| الهيكل: | صمام فراشة منوع | درجة حرارة الوسائط: | ميدوم |
| إبراز: | صمام الفراشة الصحية,صمامات الفراشة من الفولاذ المقاوم للصدأ,stainless butterfly valves |
||

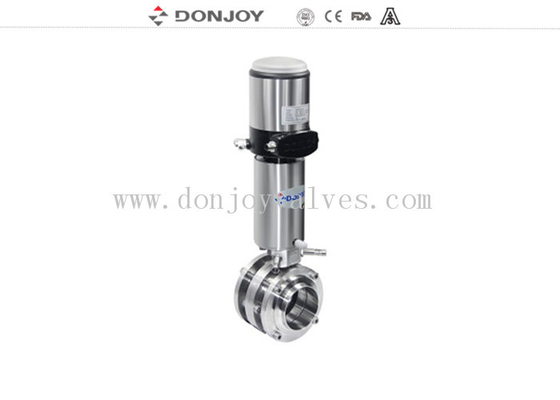

ثلاث قطع صمام فراشة من الفولاذ المقاوم للصدأ نهاية لحام ، صمام فراشة صحي عالي
المواصفات الفنية:
أقصى ضغط: 10 بار (DN25-DN100)، 8 بار (DN125-DN150)، 5 بار (DN200-DN300)
الحد الأدنى للضغط: 0.2 بار
درجة حرارة التشغيل: -10 درجة مئوية إلى +120 درجة مئوية (EPDM)
المواصفات:
|
اسم المنتج: |
صمام فراشة يدوي RJT صامولة سداسية / خيط SS316L / 304 ، صمام فراشة أنثى / ذكر |
|
مادة جسم الصمام: |
SS304 / 316L |
|
مادة الختم: |
EPDM (قياسي) FPM / SILICON / NBR ، FDA177.2600 |
|
أقصى ضغط عمل: |
5 بار |
|
أقصى درجة حرارة عمل: |
120 درجة مئوية |
|
الحجم المتاح: |
DN10-DN300، 1/2"-12" |
|
الاتصال المتاح: |
المشبك / اللحام / الخيط / الاتصال الخاص |
|
المعيار المتاح: |
3A / DIN / SMS / RJT / ISO / IDF |
|

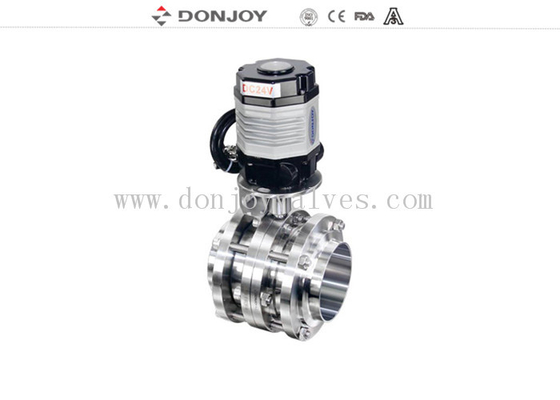

مشغل: |
يدوي ، هوائي ، كهربائي |
|
تطبيق المقبض: |
مقبض ذو موضعين ، مقبض ذو ثلاثة أوضاع ، سحب بأربعة أوضاع مقبض ، مقبض بلاستيكي متعدد المواضع ومتعدد المواضعمقبض من الفولاذ المقاوم للصدأ |
|
التحكم: |
محدد موضع الصمام الذكي / التحكم C-TOP / مستشعر الموضع |
|
شهادة: |
3A / 54-02 (1580)، PED / 97/23 / EC، FDA.177.2600، ISO |
|
نطاق التطبيق: |
الألبان ، الغذاء ، المشروبات ، الصيدلة ، مستحضرات التجميل ، إلخ |
|
نموذج المقبض متعدد المواضع البلاستيكي: |
رقم VSB04 / رقم VSB06 / رقم VSB08 |
|
تركيب المقبض: |
على جانب واحد من الصمام |
مبادئ التشغيل
1. يمكن تشغيل صمام الفراشة تلقائيًا من خلال المشغل أو يدويًا بالمقبض
2. يمنع المقبض الصمام في وضع الفتح أو الإغلاق ، وبالتأكيد هناك وضع آخر متاح
3. يدفع المشغل مكبس الحركة المحورية إلى 90 درجة بحيث يتحكم في صمام الفراشة.
التصميم والميزات
تصميم مضغوط وقوي
الأحجام المتوفرة DN25-DN300 (1/2"-12")
المقبض متعدد المواضع مناسب حتى DN100 / 4"
السحب اليدوي مناسب حتى DN25-DN300 (1/2"-12") PED97 / 23EC FDA.177.2600
يمكن تغيير جسم الصمام بأي نوع من الاتصال
الاتصال
مثبت ، ملحوم ومسنن وما إلى ذلك.
تفاصيل التعبئة والتغليف
عبوة فقاعية لكل صمام.
التعبئة الخارجية عبارة عن علب كرتون أو علب خشب رقائقي.
أو حسب طلب العملاء.
تفاصيل التسليم
عادة في غضون 20 يومًا بعد استلام الدفعة المقدمة T / T.
عزم الدوران التشغيلي (N.M)
|
DN25 / 1” |
DN40 / 1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100 / 4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
مقابض متنوعة:
1. سحب المقبض
2. مقبض متعدد المواضع (بلاستيك أزرق)
3. مقبض متعدد المواضع (فولاذ مقاوم للصدأ) قابل للقفل
|
الحجم |
L1 |
L2 |
ب |
 |
|
|
DN10-DN40 |
0.5-1.5” |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3” |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
|
الحجم |
L1 |
L2 |
ب |
|
|
|
DN10-DN40 |
0.5-1.5” |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
164 |
22.2 |
11 |
|
الحجم |
L1 |
L2 |
ب |
|
|
|
DN10-DN40 |
0.5-1.5” |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5”-6” |
166 |
30.2 |
14 |
