تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | موقف الصمام | القوة: | DC.24V |
|---|---|---|---|
| الضغط الهوائي: | 5.0-7.0bar | Connector: | G 1/8" |
| مستوى الحماية: | IP67 | السمة: | ذكي |
| العملية: | هوائي | الوظيفة: | التمركز |
| إبراز: | ميضعة الصمام الرقمي,مُوَضِّع ثُنائي التَّأثير,double acting positioner |
||

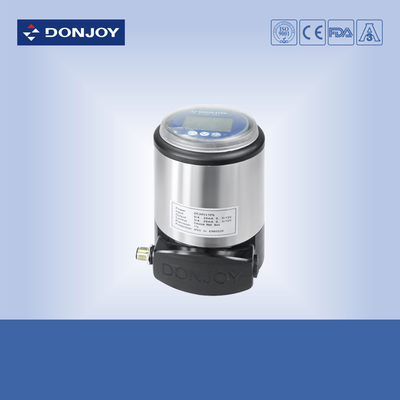

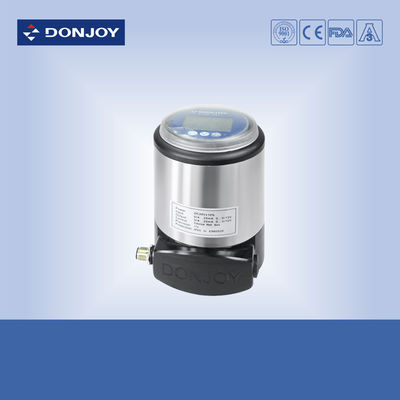

محدد موضع الصمام الذكي 5.0-7.0 بار، تحكم عبر شبكة Device Net، علامة CE / ISO / FDA
المواصفات
| اسم المنتج | محدد موضع الصمام الذكي |
| الطاقة | تيار مستمر 24 فولت |
| الضغط الهوائي | 5.0-7.0 بار |
| الموصل | G1/8" |
| مستوى الحماية | IP67 |
| الوظيفة القياسية | إدخال إشارة 0/4 - 20 مللي أمبير إلى 0 - 5/10 فولت |
| الوظيفة الاختيارية | إخراج تغذية راجعة للموضع 0/4 - 20 مللي أمبير |
| الوظيفة الاختيارية | تحكم عبر شبكة Device Net |
| الشهادة | 3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600، ISO |
| تفاصيل التسليم | عادةً في غضون 20 يومًا بعد استلام الدفعة المقدمة T/T. |
التطبيقات
يستخدم المتحكم (IL - TOP) بشكل أساسي في أنظمة جميع أنواع التحكم في عمليات السوائل والتحكم في التدفق.

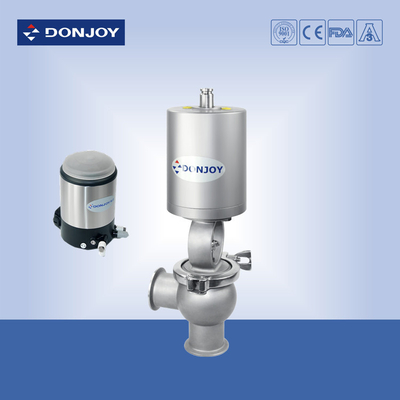

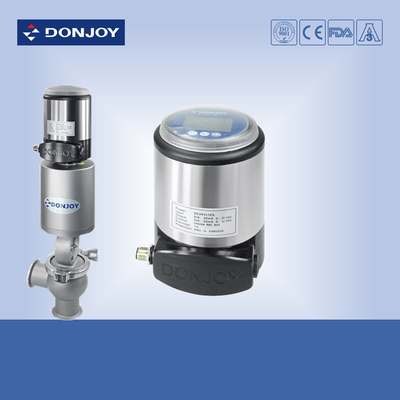

يمكن تركيب IL - TOP على جميع أنواع المشغلات في الحركة الخطية، مثل صمام المقعد الزاوي الهوائي، وصمام الحجاب الحاجز، وصمام الفراشة، والصمام الكروي، وما إلى ذلك، وهي الصمامات المستخدمة لتنظيم التدفق.
يمكن تركيب IL - TOP على المشغلات بسهولة والتي تناسب حالة النقاء العالي.
الميزات
إدخال إشارة 0/4 - 20 مللي أمبير إلى 0 - 5/10 فولت (قياسي)
إخراج تغذية راجعة للموضع 0/4 - 20 مللي أمبير (اختياري)
تحكم عبر شبكة Device Net (اختياري)
مشغل حركة خطية / دوارة (اختياري)
الطاقة: تيار مستمر 24 فولت
الضغط الهوائي: 5.0-7.0 بار
الموصل: G1/8"
مستوى الحماية: IP67
الميزات التقنية
يمكن استخدام التحكم كمحدد موضع أو وحدة تحكم في العملية.
كمحدد موضع، يمكنه ضبط موضع الصمام وفقًا لنقطة الضبط.
كوحدة تحكم في العملية، ستتلقى MPU الإشارة من التحكم عن طريق مقارنة قيمة موضع ضبط الصمام بالموضع الفعلي للصمام، ومن خلال خوارزمية التحكم PIC، ستقوم وحدة التحكم في العملية بقيادة الصمام إلى محدد الموضع المستهدف الدقيق للصمام.
يتكون المتحكم من MPU ووحدة الكشف عن طريق التحكم في الإشارة، وكاشف الموضع، وشاشة LCD، ولوحة مفاتيح، وصمام كهرضغطي، وما إلى ذلك.
التركيب
من السهل جدًا تركيب وحدة التحكم والمشغل، ويمكن تعديل موضع عرض شاشة LCD.
لإزالة الغطاء الشفاف في اتجاه عكس عقارب الساعة، ثم:
لتشغيل لوحة المفاتيح، لفك القاعدة والمسمارين باستخدام مفتاح M5؛
لتدويره بسهولة وضبطه على اتجاه العرض الذي تريده، وإعادة إحكام ربط المسمارين بالمفتاح؛
لتحرير صندوق الأطراف، لإزالة البراغي الأربعة وفتح الصندوق، والتشغيل وفقًا لمخطط التوصيل. (يُمنع غير المتخصصين من التشغيل.)
يحتاج إلى موصل لدمج وحدة التحكم مع المشغل.
معلومات الطلب
| الموديل | الميزات | تغذية راجعة للموضع | الوصف |
| IL-TOP-001-M | محدد موضع + التحكم في العملية | 4 - 20 مللي أمبير / 0 - 5 / 10 فولت | بإجراء واحد |
| IL-TOP-002-M | محدد موضع + التحكم في العملية | 4 - 20 مللي أمبير / 0 - 5 / 10 فولت | بإجراء مزدوج |
| IL-TOP-001 | محدد موضع + التحكم في العملية | لا | بإجراء واحد |
| IL-TOP-002 | محدد موضع + التحكم في العملية | لا | بإجراء مزدوج |
| IL-TOP-001-BUS | محدد موضع + التحكم في العملية + BUS | بإجراء واحد + BUS | |
| IL-TOP-002-BUS | محدد موضع + التحكم في العملية + BUS | بإجراء مزدوج + BUS |
