تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام فراشة من النوع الكروي | المواد: | 301/304 / 316L |
|---|---|---|---|
| الحجم: | DN10 - DN300 ، 1/2 " - 12" | العملية: | الكهربائية |
| الاتصال: | ملحومة | السمة: | مع مقبض |
| الهيكل: | مع المحرك الكهربائي | ||
| إبراز: | صمامات الفراشة من الفولاذ المقاوم للصدأ,صمام فراشة منوع,pneumatic butterfly valve |
||

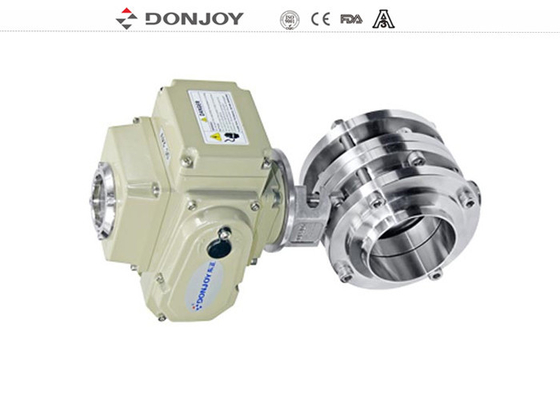

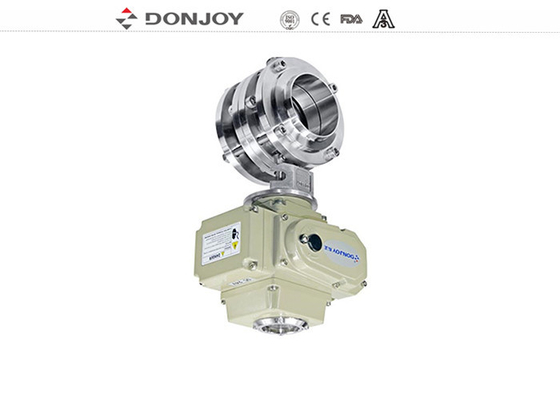

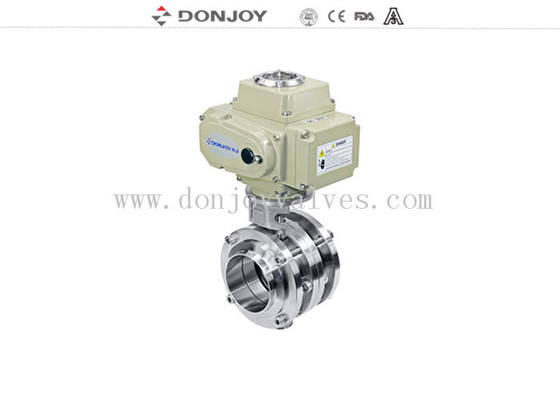

صمامات الفراشة الصناعية من الفولاذ المقاوم للصدأ من نوع الكرة مع محرك كهربائي
المواصفات
|
اسم المنتج |
صمام كرة من الفولاذ المقاوم للصدأ |
|
مادة جسم الصمام: |
SS304/316L |
|
مادة الختم: |
EPDM (المعيار) FPM / SILICON / NBR ، FDA177.2600 |
|
ضغط العمل القصوى: |
10بار |
|
الحرارة العاملة: |
120 درجة |
|
الحجم المتاح: |
DN10-DN300، 1/2 "-12" |
|
الاتصال المتاح: |
مشبك / لحام / خيط / اتصال خاص |
|
متاح بشكل قياسي: |
3A/DIN/SMS/RJT/ISO/IDF |
|
يتم تشغيلها: |
اليدوي، النيوماتيكي، الكهربائي |
|
تطبيق المقبض: |
مقبض في وضعين، مقبض في وضعين، مقبض في وضعين |
|
التحكم: |
جهاز تحديد موقع الصمام الذكي / جهاز التحكم في C-TOP / جهاز استشعار الموقف |
|
|
3A/54-02 (1580) ، PED/97/23/EC ، FDA.177.2600, ISO |
|
نطاق التطبيق: |
منتجات الألبان والأغذية والمشروبات والصيدلة ومستحضرات التجميل، الخ |
|
تفاصيل العبوة: |
حزمة الفقاعات لكل صمام. |
|
تفاصيل التسليم: |
عادة في غضون 20 يوماً بعد تلقي دفعة مقدمة عبر الطرق. |
جدول نماذج المحركات الكهربائية
|
الخروج النشط محرك كهربائي
|
الحجم | عزم الدوران | أوصي بحجم الصمام | |
| صمام الفراشة | صمام الكرة | |||
| (دي جي 5) | 30S-50N.M | ≤4" - DN100 | ≤2.5" | |
| 20S-30N.M | ≤3" - DN80 | ≤2" - DN50 | ||
| 10S-15N.M | ≤2.5" - DN65 | ≤1.5" - DN40 | ||
| (دي جي 10) | 30S-100N.M |
5"DN125 12"DN300 |
DN65-3" | |
| 20S-60N.M |
4"DN100 6"DN150 |
2.5" - DN65 | ||
| 15S-50N.M |
3"DN80 5" - DN125 |
2-2،5 | ||
| دي جي 20 | 30S-200N.M | - | DN80-4" | |
| 15S-100N.M |
5" - DN125 12"DN300 |
DN65-3" | ||
| (دي جي 40) | 30S-400N.M | - | - | |
| 15S-200N.M | - | DN80-4" | ||
|
الخروج السلبي محرك كهربائي
|
الحجم | عزم الدوران | أوصي بحجم الصمام | |
| صمام الفراشة | صمام الكرة | |||
| (دي جي 5) | 30S-50N.M | ≤4" - DN100 | ≤2.5" | |
| 20S-30N.M | ≤3" - DN80 | ≤2" - DN50 | ||
| 10S-15N.M | ≤2.5" - DN65 | ≤1.5" - DN40 | ||
| (دي جي 10) | 30S-100N.M |
5"DN125 12"DN300 |
DN65-3" | |
| 20S-60N.M |
4"DN100 6"DN150 |
2.5" - DN65 | ||
| 15S-50N.M |
3"DN80 5" - DN125 |
2-2،5 | ||
| دي جي 20 | 30S-200N.M | - | DN80-4" | |
| 15S-100N.M |
5" - DN125 12"DN300 |
DN65-3" | ||
| (دي جي 40) | 30S-400N.M | - | - | |
| 15S-200N.M | - | DN80-4" | ||
المواد
المواد المتصلة بالآخرين: AISI 316L / 1.4404
المواد الموجودة في الجزء الآخر: AISI 304
خاتم الختم: EPDM FDA 177.2600
تصفية السطح الداخلي: Ra ≤ 0.8μm
التشطيب الخارجي للسطح: معالجة CNC الدقيقة
الخيارات
غسيل: NBR / MVQ / FPM
أجهزة التشغيل النيوماتيكية ذات التأثير المزدوج
جهاز استشعار الموقف الحثي
C - رأس تحكم TOP
جهاز استشعار الموقع
نوع الاتصال: SMS، RJT، DIN، 3A، ISO، Clamped، لحام ومخروط الخ.
اختيار المقبض
عقدة ذات وضعين
عقدة ثلاثية المواقف
مقبض سحب في أربعة مواقع.
مقبض بلاستيكي متعدد المواقع
مقبض متعدد المواقع من الفولاذ المقاوم للصدأ
تفاصيل التعبئة
حزمة الفقاعات لكل صمام
الحزمة الخارجية هي علب الكرتون أو الخشب المزدوج
أو حسب طلب العملاء
تفاصيل التسليم
عادة في غضون 20 يوماً بعد تلقي دفعة مقدمة عبر الطرق.
