تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام الفراشة الهوائي ومستشعر الموضع | المواد: | 304/316 لتر |
|---|---|---|---|
| الحجم: | DN10-DN300 ، 1/2 "-12" | العملية: | المحرك |
| الاتصال: | لحام | ||
| إبراز: | صمامات الفراشة من الفولاذ المقاوم للصدأ,صمام فراشة منوع,pneumatic butterfly valve |
||

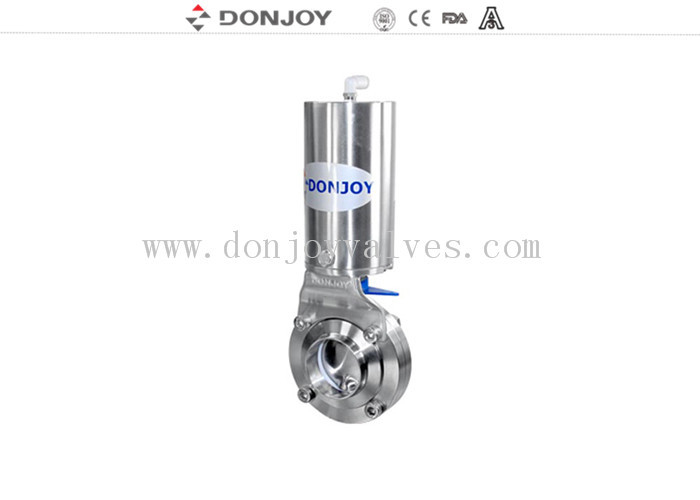

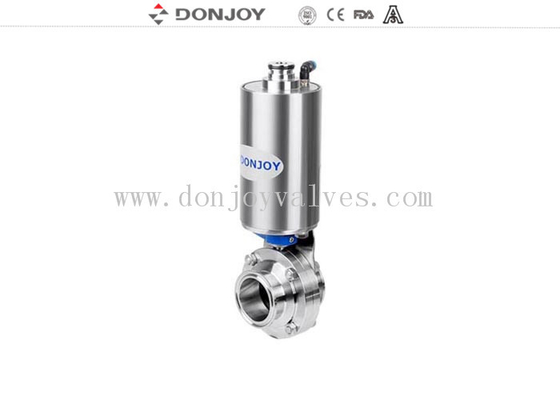

DN10-DN300 صمامات الفراشة الحامية الصحية مع النيوماتيكأكواتر
|
المعلمات التقنية
|
|||
|
مواد الصلب |
قطع فولاذية مبللة للمنتج |
AISI 304 أو 316L (1.4306 / 1.4404) |
مُزود بالمادة تقرير التفتيش |
|
أجزاء أخرى من الصلب |
AISI 304 |
||
|
مواد الأختام |
المعيار |
EPDM |
جميع مواد الختم تتوافق مع FDA 21CFR117.2600 |
|
الخيارات |
VMQ / Viton (FPM) | ||
|
الضغط |
ضغط العمل |
≤145psi (10bar) |
|
|
ضغط الإمداد لمحرك الهواء |
70 ~ 116psi (5 ~ 8bar) |
||
|
الحرارة |
درجة حرارة العمل |
EPDM: 14 ~ 248 °F (-10 ~ 120 °C) VMQ (السيليكون): -58 ~ 356°F (-50 ~ +180°C) فيتون (FPM): -22 ~ 428°F (-30 ~ + 220°C) |
|
|
درجة حرارة التعقيم |
150 درجة مئوية، ماكس. 20 دقيقة |
||
|
معالجة السطح |
معالجة السطح الداخلي |
Ra 16 ~ 32μin (0.4 ~ 0.8μm) |
|
|
معالجة السطح الخارجي |
Ra 32 ~ 64μin (0.8 ~ 1.6μm) |
||
|
الاتصال |
الاتصالات النهائية: مقاومة بالخلفية، مشبك صحي، ذكر ونساءالمزخرفة أو المزخرفة أو غيرها عند الطلب. |
||
|
جهاز التشغيل |
مغلق بشكل طبيعي (NC) - الهواء للانفتاح والربيع للاغلاق. مفتوح عادة (لا) - الهواء لإغلاق و الربيع لفتح. الهواء إلى الهواء (AA) - الهواء لفتح، الهواء لإغلاق. |
||
صمامات الفراشة الصحية
صمام الفراشة الصحي يطلق عليه أيضًا صمام الفراشة الصحي وهو نوع من أجهزة التحكم في التدفق ، ويستخدم لجعل السائل يبدأ أو يتوقف عن التدفق عبر قسم من الأنابيب.
صمامات الفراشة الصحية تستخدم:
يتم استخدام صمامات الفراشة الصحية من دونجوي على نطاق واسع في الصناعات الكيميائية والنفطية والمعادن والسباكة والمواد الغذائية والصناعات الصيدلانية الحيوية والكيميائية.صمامات الفراشة من الفولاذ المقاوم للصدأ من دونجوي،الأدوات الصحية هي منتجات عالية الجودة، يمكن استخدامها في صناعات الألبان والصيدلة والبيرة والمشروبات والزيت الصالح للأكل وغيرها لتلبية متطلباتهم المهنية.
مزايا صمامات الفراشة الصحية:
صمام الفراشة الصحي دونجوي لديه العديد من المزايا مثل الاتصال القابل للإزالة ، والبنية البسيطة وسهولة الصيانة ؛
الصمامات المطاطية للصمام الفراشة دونجوي وألواح الصمام هي قطع عالية الجودة لضمان أداء الاستخدام وعمر الخدمة.صمامات دونجوي يمكن أن توفر جسم الصمام ومواد القرص مثل AISI 304 أو AISI 316L، 304Land 316 المواد، صمام التشغيل الآلي أو اليدوي وفقا لطلباتك.
التطبيق:
دونجوي هو جهاز تشغيل الصمام الفراشة النيوماتيكي الصحي مع نهايات لحام البوط، والذي يستخدم على نطاق واسع في أنظمة الأنابيب العملية للعزل والتحكم. صمام الفراشة يعمل تلقائيًا.
المواصفات:
الأحجام المتاحة: 1/2 "إلى 12" (1/2"، 3/4"، 1 ′′، 1 1/2"، 2"، 2 1/2"، 3"، 4"، 5"، 6"، 8"، 10"، 12") DN15 - DN300 (DN15، DN20، DN25، DN40، DN50، DN65، DN80، DN100، DN125، DN150، DN200، DN250، DN300)
المواد: يمكن أن يكون جسم الصمام ومادة القرص AISI 304 أو AISI 316L ، وتتوفر مواد 304L و 316 عند الطلب.
ضغط العمل الأقصى: 145psi (10bar) لـ DN25/1" - "DN100/4" ؛ 116psi (8bar) لـ "DN125/5" - "DN150/6" ؛ 73psi (5bar) لـ "DN200/8" - "DN300/12".
التشغيل: جهاز التشغيل الرأسي SS304 ، NC (غلق عادة) / NO (مفتوح عادة) / AA (الهواء إلى الهواء) نوع للاختيار من بينها.
ضغط إمدادات الهواء: 70-116psi (5-8bar)
نطاق درجة الحرارة: 14 ~ 248 ° F (-10 ~ 120 ° C) مع مقعد EPDM ، -58 ~ 356 ° F (-50 ~ + 180 ° C) مع مقعد VMQ (Silicone).
الاتصالات النهائية: مقاومة بالباطن / مقاومة بالباطن.
معالجة السطح: Ra 16 ~ 32μin (0.4 ~ 0.8μm) ، Ra 32μin هو الافتراضي.
الخيارات:
يمكن أن يكون جسم الصمام ومواد القرص AISI 304 أو AISI 316L ، ويمكن توفير مواد 304L و 316 عند الطلب. يمكن أن يكون المقعد والضغط EPDM أو VMQ (Silicone) أو Viton (FPM) ،جميعها متوافقة مع FDA 21CFR177.2600. يمكن أن يكون اتصال النهاية مصفوقًا بالباطن ، مصراع ثلاثي صحي ، متداول ، مقطوع ، I-line أو غيرها عند الطلب. المقبضات: مقبض سحب 4 مواقف ؛ مقبض متعدد المواقف مع غطاء بلاستيكي أو في طراز نقي
الفولاذ المقاوم للصدأ
أجهزة التشغيل للوصول إلى العمل التلقائي:
جهاز تشغيل هوائي من الفولاذ المقاوم للصدأ (النوع العمودي) ، جهاز تشغيل هوائي من الألومنيوم (النوع الأفقي) ، وجهاز تشغيل كهربائي.
تشغيل NC: مغلق بشكل طبيعي (إغلاق غير فعال) --- الهواء للانفتاح ، الربيع للاغلاق
لا تعمل: مفتوحة بشكل طبيعي (فشل في فتحها) --- الهواء لإغلاقها ، الربيع لفتحها
يعمل بـ AA: يعمل بشكل مزدوج --- الهواء لفتح، الهواء لفتح
التحكم الذكي بالصمام: جهاز استشعار الموقف، جهاز التحكم C-top، جهاز التحكم C-top (AS-I)
المعايير: DIN ، 3A ، SMS ، ISO / IDF ، BS / RJT ، و ASME / BPE
