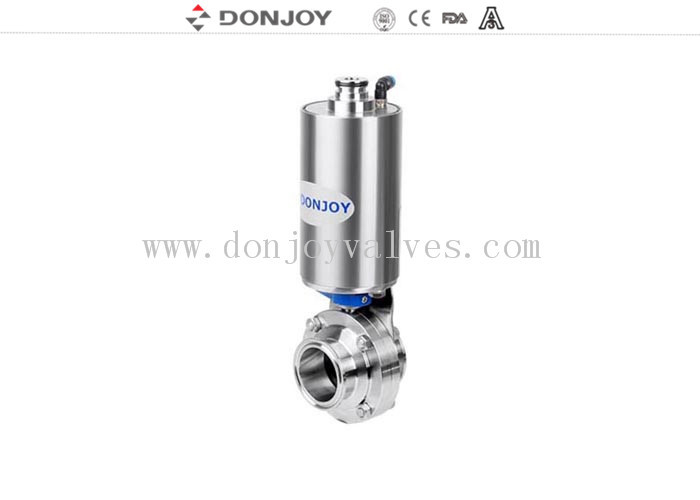

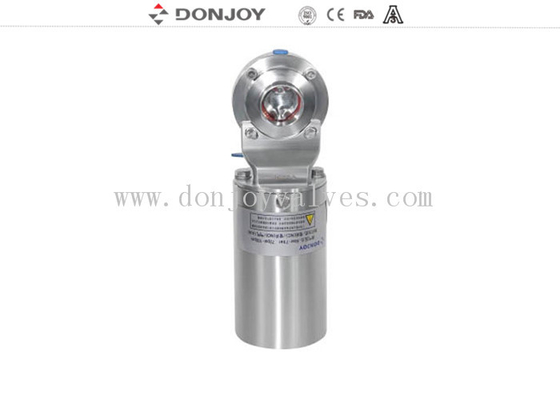

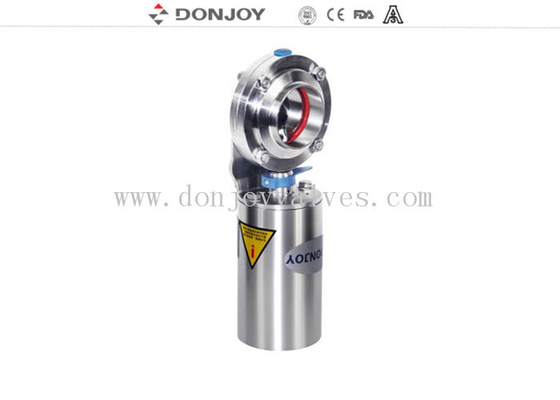

صمامات فراشة صحية تعمل بالهواء المضغوط مع أطراف مشبكة، ختم سيليكون 12 بوصة

صمامات فراشة صحية تعمل بالهواء المضغوط مع أطراف مشبكة ختم سيليكون 12"

المعايير الفنية
مادة الفولاذ	أجزاء الفولاذ المبللة بالمنتج	AISI 304 أو 316L (1.4306 / 1.4404)	مزودة بمادة تقرير الفحص
	أجزاء الفولاذ الأخرى	AISI 304
مادة الختم	قياسي	EPDM	جميع مواد الختم متوافقة مع FDA 21CFR177.2600
	خيارات	VMQ / Viton (FPM)
الضغط	ضغط التشغيل	≤145psi (10bar)
	ضغط الإمداد للهواء المشغل	70 ~ 116psi (5 ~ 8bar)
درجة الحرارة	درجة حرارة التشغيل	EPDM: 14 ~ 248°F (-10 ~ 120°C) VMQ (سيليكون): -58 ~ 356°F (-50 ~ +180°C) Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
	درجة حرارة التعقيم	150°C (302°F), كحد أقصى. 20 دقيقة
معالجة السطح	معالجة السطح الداخلية	Ra 16 ~ 32µin (0.4 ~ 0.8µm)
	معالجة السطح الخارجية	Ra 32 ~ 64µin (0.8 ~ 1.6µm)
الاتصال	وصلات النهاية: ملحومة بعقب، مشبك صحي، ملولب ذكر وأنثى،مشفهة، خط I أو غيرها بناءً على الطلب.
المشغل	مغلق عادة (NC) - هواء للفتح والزنبرك للإغلاق؛ مفتوح عادة (NO) - هواء للإغلاق والزنبرك للفتح؛ هواء إلى هواء (AA) - هواء للفتح، هواء للإغلاق

البيانات

مشغل هوائي
	الحجم	حجم الصمام الموصى به
		صمام فراشة	صمام كروي
	70	DN10-DN50,0.5"-2"	DN10-DN25,0.5"-1"
	85	DN10-DN100,1"-4"	DN10-DN40,0.5"-1.5"
	114	DN100-DN125,4"-5"	DN50-DN65,2"-2.5"
	133	DN150-DN200,6"-8"	DN80-DN100,3"-4"
	168	DN200-DN300,8"-12"	DN100,4"



التطبيق:
صمام فراشة صحي من النوع الهوائي مع أطراف ملحومة / ملحومة بعقب، والذي يستخدم على نطاق واسع في أنظمة أنابيب العمليات للعزل والتحكم. يعمل صمام الفراشة AV-1PW تلقائيًا.

المواصفات:
الأحجام المتوفرة: 1/2" إلى 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150,DN200, DN250, DN300)
المادة: يمكن أن تكون مادة جسم الصمام والقرص AISI 304 أو AISI 316L، تتوفر مواد 304L و 316 عند الطلب.
الحد الأقصى لضغط التشغيل: 145psi (10bar) لـ DN25/1"-DN100/4"; 116psi (8bar) لـ DN125/5"-DN150/6"; 73psi (5bar) لـ DN200/8"-DN300/12".
التشغيل: مشغل رأسي SS304، نوع NC (مغلق عادة) / NO (مفتوح عادة) / AA (هواء إلى هواء) للاختيار من بينها.
ضغط إمداد الهواء: 70-116psi (5-8bar)
نطاق درجة الحرارة: 14 ~ 248°F (-10 ~ 120°C) مع مقعد EPDM، -58 ~ 356°F (-50 ~ +180°C) مع مقعد VMQ (سيليكون).
وصلات النهاية: ملحومة بعقب / ملحومة بعقب.
معالجة السطح: Ra 16 ~ 32µin (0.4 ~ 0.8µm)، Ra 32µin هو الافتراضي.

خيارات:
يمكن أن تكون مادة جسم الصمام والقرص AISI 304 أو AISI 316L، تتوفر مواد 304L و 316 عند الطلب. يمكن أن يكون المقعد والحشية EPDM أو VMQ (سيليكون) أو Viton (FPM)، وكلها متوافقة مع FDA 21CFR177.2600. يمكن أن تكون وصلة النهاية ملحومة بعقب، مشبك ثلاثي صحي، ملولب، مشفه، خط I أو غيرها بناءً على الطلب.
المقابض: مقبض سحب بـ 4 أوضاع؛ مقبض متعدد الأوضاع بغطاء بلاستيكي أو من الفولاذ المقاوم للصدأ النقي.

المشغلات للوصول إلى التشغيل التلقائي:
مشغل من الفولاذ المقاوم للصدأ الهوائي (النوع الرأسي)، مشغل ألومنيوم هوائي (النوع الأفقي)، ومشغل كهربائي.
NC مشغل: مغلق عادة (فشل مغلق) --- هواء للفتح، زنبرك للإغلاق
NO مشغل: مفتوح عادة (فشل مفتوح) --- هواء للإغلاق، زنبرك للفتح
AA مشغل: مزدوج المفعول --- هواء للفتح، هواء لإغلاق التحكم الذكي في الصمام: مستشعر الموضع، وحدة تحكم C-top، وحدة تحكم C-top (AS-I)
المعايير: DIN، 3A، SMS، ISO / IDF، BS / RJT، و ASME / BPE
