تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | الهوائية طريقة الحجاب الحاجز الطريق المباشر | المواد: | SS316L / 1.4404 |
|---|---|---|---|
| الحجم: | 1 '' - 4 '' ، DN25 - DN100 | العملية: | مشغل بلاستيكي |
| الاتصال: | المشبك / اللحام / الموضوع | الغسيل: | EPDM + PTFE |
| وضعية الصمام: | مزيج اختياري | هوائي: | التمثيل الفردي / التمثيل المزدوج |
| إبراز: | صمام فحص بغشاء,صمام عينة صحية,sanitary sample valve |
||

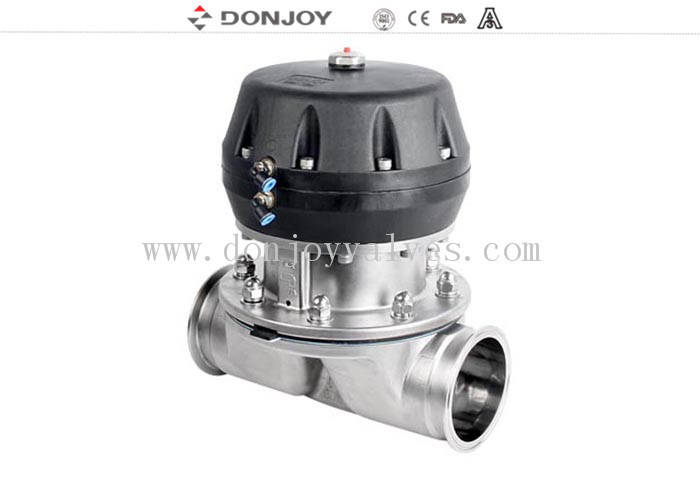

صمام غشاء هوائي بغطاء من الفولاذ المقاوم للصدأ SS316L المصبوب
علامة
صمام غشاء صحي مع مشغل هوائي بلاستيكي
صمام غشاء هوائي متعدد الوظائف
صمام غشاء هوائي بأسطوانة مزدوجة الموقع
المواصفات
|
اسم المنتج: |
صمام غشاء هوائي بغطاء من الفولاذ المقاوم للصدأ SS316L المصبوب |
|
مادة جسم الصمام: |
SS316L |
|
مادة الختم: |
حشية سيليكون واحدة |
|
أقصى ضغط عمل: |
8 بار |
|
أقصى درجة حرارة عمل: |
150 درجة مئوية |
|
الحجم المتاح: |
1''-4''، DN20-DN100 |
|
التوصيل المتاح: |
مشابك/لحام/خيوط/توصيل خاص |
|
المعيار المتاح: |
3A/BPE/DIN/ISO/IDF |
|
|
يدوي، هوائي |
|
الهيكل المتاح: |
مستقيم، على شكل حرف T، على شكل حرف U، قاع الخزان |
|
|
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
|
الشهادة: |
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600 |
|
نطاق التطبيق: |
الألبان، الأطعمة، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
|
جسم الصمام: |
تزوير أو صب |
|
التكوين: |
مرن مع مقعد صمام مختلف |
تكوينات مختلفة لصمام الحجاب الحاجز

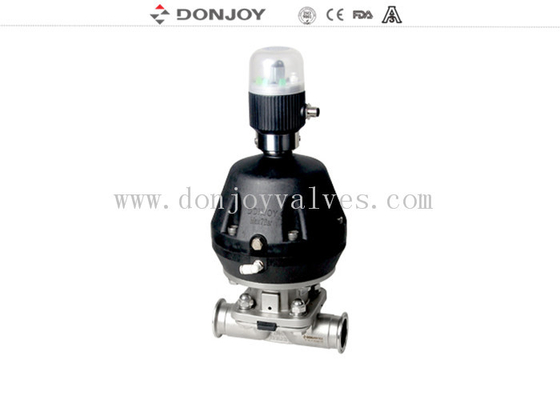

1. صمام الحجاب الحاجز مع محدد الموضع/وحدة التحكم في العملية (IL-TOP)
2. صمام الحجاب الحاجز مع وحدة التحكم (C-Top)
3. منظم موضع الصمام
4. وحدة مستشعر الموضع
5. مقبض بلاستيكي
6. مقبض من الفولاذ المقاوم للصدأ
7. مشغل من الفولاذ المقاوم للصدأ
8. صمام غشاء كهربائي
9. مشغل بلاستيكي
10. الجسم: صب / تزوير
جسم الصمام:
جسم مزورالفراغ يمر عبر قطعة من سبيكة الفولاذ المقاوم للصدأ، في عملية التزوير، جنبًا إلى جنب مع توفير التزوير بدرجة حرارة عالية، من خلال تغيير شكل الفراغ بالبثق، من خلال التزوير بعد كثافة الجسم أعلى، الهيكل أكثر اتساقًا، لا توجد ثقوب رملية وغيرها من الشوائب. ثم من خلال مركز المعالجة قم بإجراء عملية تشغيل عالية الدقة.
جسم الصبمصنوع من نموذج شمع البارافين بالقالب، وتغلغل نموذج شمع البارافين في السيراميك، للسماح لسطح قالب الشمع للجسم بالكامل بتكوين طبقة من السيراميك القوي. قم بإذابة قالب الشمع، ثم إلى ذوبان محلول الفولاذ المقاوم للصدأ، بعد التبريد، اطرق مظهر السيراميك، يتكون جسم الفراغ. حجم الصب دقيق جدًا، والمظهر الخارجي ناعم ونظيف ومرتب.
مبادئ التشغيل
1. يوفر الحجاب الحاجز ختم الجسم بالإضافة إلى ختم المقعد. لا توجد مسارات إلى البيئة الخارجية، لذا فهي مناسبة للعمليات المعقمة
2. عندما يتم إغلاق الصمام، تتحرك وسادة ضغط تدعم الحجاب الحاجز نحو سطح الإغلاق على الجسم. عندما تتحرك لوحة الضغط، ينثني الحجاب الحاجز ويُجبر على النزول على منطقة المقعد في منتصف الجسم وبالتالي إغلاق مسار التدفق عبر الجسم.
3. تمنع العلاقة المتبادلة بين الجسم ولوحة الضغط الضغط الزائد على الحجاب الحاجز
4. يمكن تشغيل الصمام يدويًا وتشغيل هوائي للتحكم في صمامات الملف اللولبي
شهادة صمام الحجاب الحاجز
1. تتوافق جميع الراتنجات والمواد المضافة الاصطناعية مع شهادة إدارة الغذاء والدواء.
2. يتم توثيق التركيب الكيميائي للمادة والخصائص الفيزيائية وعملية التصنيع.
3.3-a اتساق المصادقة
4.CE-PED/97/23/EC
5.EN 10204-3.1
التطبيقات:
تم تصميم صمامات الحجاب الحاجز، التي يتم تشغيلها يدويًا أو هوائيًا، خصيصًا للاستخدام في عمليات النظافة والتعقيم في الصناعات الدوائية.
الصمام ممتاز للتحكم في التدفق بالإضافة إلى التحكم في الفتح/الإغلاق.
صمامات الحجاب الحاجز أفضل في ميزة التدفق بالمقارنة مع الصمامات الأخرى. من الأسهل تنظيفها وأفضل لمعالجة المادة بالجسيمات. ظاهرة الجيب الهوائي نادرة أثناء تطبيق التحكم في التدفق.
مجموعة صمام الحجاب الحاجز متعدد المنافذ
تكوين SPA وتكوين GMP
رسومات المنتج
العلامة: صمامات صحية، صمام صيدلية، صمام الحجاب الحاجز
