| العلامة التجارية: | دونجوي | درجة حرارة مناسبة: | -10 إلى 120 درجة (EPDM) |
|---|---|---|---|
| العملية: | العجلة اليدوية الفولاذ المقاوم للصدأ | حشية اختيارية: | EPDM/ SILICONE/ FPM/ EPDM+PTFE |
| تلميع السطح: | رع | الأصلي: | الصين |
| إبراز: | صمام غشاء صحي BPE,صمام غشاء BPE ثنائي الاتجاه 2/2,صمام غشاء من الفولاذ المقاوم للصدأ 316L,2/2 Way BPE Diaphragm Valve,Stainless Steel 316L Diaphragm Valve |
||

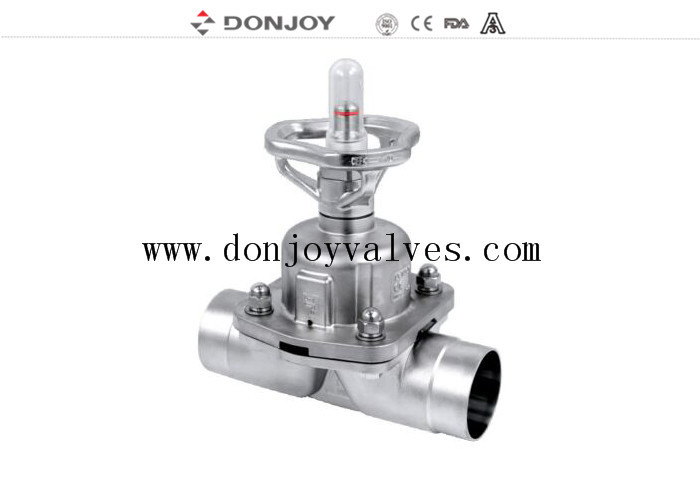

صمام غشاء صحي من الفولاذ المقاوم للصدأ 316L 2/2 مع غشاء BPE من إدارة الغذاء والدواء
المواصفات
|
اسم المنتج: |
صمام غشاء يدوي صحي من الفولاذ المقاوم للصدأ بضمان لمدة عام واحد مع غشاء FDA |
|
مادة جسم الصمام: |
SS316L |
|
مادة الختم: |
حشية سيليكون واحدة / لاصق PTFE + EPDM / قطعتان PTFE + EPDM |
|
أقصى ضغط عمل: |
10 بار |
|
أقصى درجة حرارة عمل: |
150 درجة مئوية |
|
الحجم المتاح: |
1 ”-4”، DN20-DN100 |
|
التوصيل المتاح: |
المشبك / اللحام / الخيط / التوصيل الخاص |
|
المعيار المتاح: |
3A / BPE / DIN / ISO / IDF |
|
مشغل: |
يدوي / هوائي / إلكتروني |
|
هيكل متاح: |
مستقيم ، تي ، على شكل حرف U ، قاع الخزان |
|
التحكم: |
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
|
الشهادة: |
3A / 54-02 (1580) ، PED / 97/23 / EC ، FDA.177.2600 |
|
التصميم الرائد: |
زاوية ميتة ＜ 3D |
|
شهادة |
3A / 54-02 (1580) ، PED / 97/23 / EC ، FDA.177.2600 |
الوصف
تكوينات مختلفة لصمام الحجاب الحاجز
1. صمام الحجاب الحاجز مع محدد الموضع / وحدة التحكم في العملية (IL-TOP)
2. صمام الحجاب الحاجز مع وحدة التحكم (C-Top)
3. منظم موضع الصمام
4. وحدة مستشعر الموضع

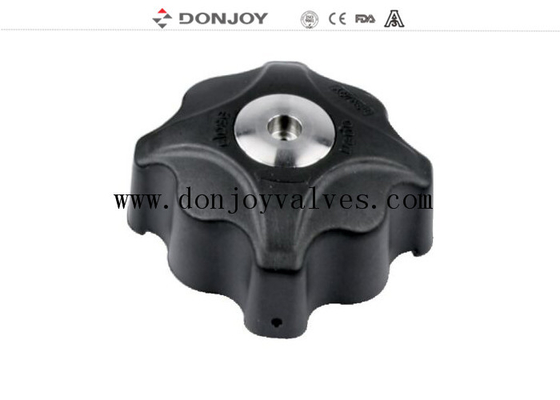

5. مقبض بلاستيكي
6. مقبض من الفولاذ المقاوم للصدأ
7. مشغل من الفولاذ المقاوم للصدأ

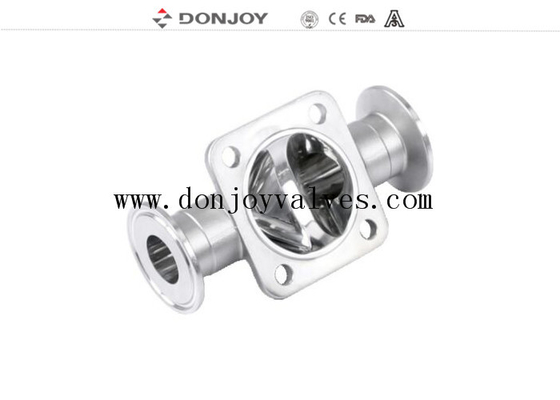

جسم الصمام:
جسم تزويرالفراغ يمر عبر قطعة من سبيكة الفولاذ المقاوم للصدأ ، في عملية التشكيل ، جنبًا إلى جنب مع توفير التشكيل بدرجة حرارة عالية ، من خلال تغيير شكل الفراغ بالبثق ، من خلال التشكيل بعد كثافة الجسم أعلى ، الهيكل أكثر اتساقًا ، لا توجد ثقوب رملية وشوائب أخرى. ثم من خلال مركز المعالجة قم بإجراء عملية تشغيل عالية الدقة.
جسم الصبمصنوع من نموذج شمع البارافين بالقالب ، وتغلغل نموذج شمع البارافين في السيراميك ، للسماح لسطح قالب الشمع للجسم بأكمله بتكوين طبقة من السيراميك القوي. قم بإذابة قالب الشمع ، ثم في ذوبان محلول الفولاذ المقاوم للصدأ ، بعد التبريد ، اطرق مظهر السيراميك ، يتكون جسم الفراغ. حجم الصب دقيق جدًا ، والمظهر الخارجي ناعم ونظيف ومرتب.
مبادئ التشغيل
1. يوفر الحجاب الحاجز ختم الجسم بالإضافة إلى ختم المقعد. لا توجد مسارات إلى البيئة الخارجية ، لذا فهي مناسبة للعمليات المعقمة
2. عندما يتم إغلاق الصمام ، تتحرك وسادة الضغط التي تدعم الحجاب الحاجز نحو سطح الإغلاق على الجسم. عندما تتحرك لوحة الضغط ، ينثني الحجاب الحاجز ويُجبر على الأسفل على منطقة المقعد في منتصف الجسم وبالتالي إغلاق مسار التدفق عبر الجسم.
3. تمنع العلاقة المتبادلة بين الجسم ولوحة الضغط الضغط الزائد على الحجاب الحاجز
4. يمكن تشغيل الصمام يدويًا وتشغيل هوائي للتحكم في صمامات الملف اللولبي
رسم
شهادة صمام الحجاب الحاجز
1. جميع الراتنجات والمواد المضافة الاصطناعية متوافقة مع شهادة إدارة الغذاء والدواء.
2. يتم توثيق التركيب الكيميائي للمادة والخصائص الفيزيائية وعملية التصنيع.
3.3-a اتساق المصادقة
4.CE-PED / 97/23 / EC
5.EN 10204-3.1
التطبيقات:
تم تصميم صمامات الحجاب الحاجز ، التي يتم تشغيلها يدويًا أو هوائيًا ، خصيصًا للاستخدام في عمليات النظافة والتعقيم في الصناعات الدوائية.
الصمام ممتاز للتحكم في التدفق بالإضافة إلى التحكم في الفتح / الإغلاق.
تتميز صمامات الحجاب الحاجز بميزة التدفق مقارنة بالصمامات الأخرى. من الأسهل تنظيفها وأفضل لمعالجة المادة بالجسيمات. ظاهرة الجيب الهوائي نادرة أثناء تطبيق التحكم في التدفق.
مجموعة صمام الحجاب الحاجز متعدد المنافذ
تكوين SPA وتكوين GMP
