تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام فراشة | المواد: | 304/316 ل |
|---|---|---|---|
| الحجم: | DN10 - DN300 ، 1/2 " - 12" | العملية: | هوائي |
| الاتصال: | ملحومة | السمة: | مع جهاز تشغيل من الألومنيوم |
| الهيكل: | فراشة | ||
| إبراز: | صمام الفراشة الصحية,صمامات الفراشة من الفولاذ المقاوم للصدأ,stainless butterfly valves |
||

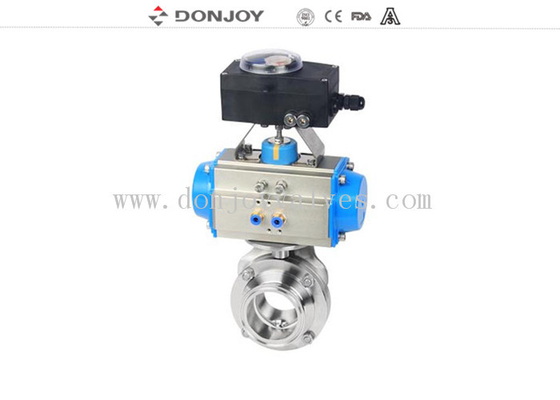

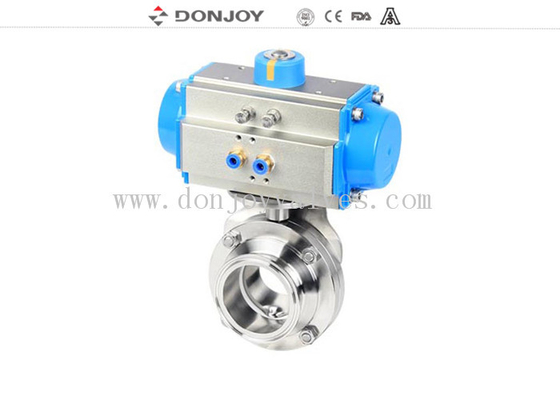

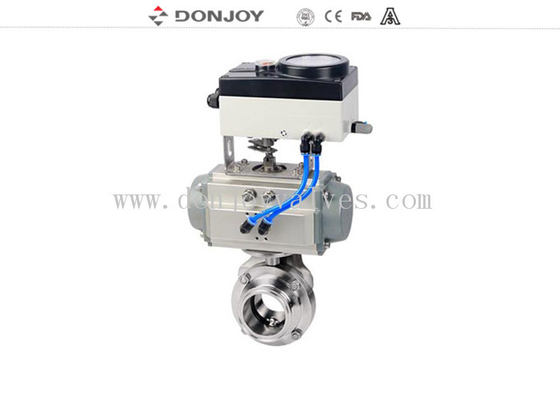

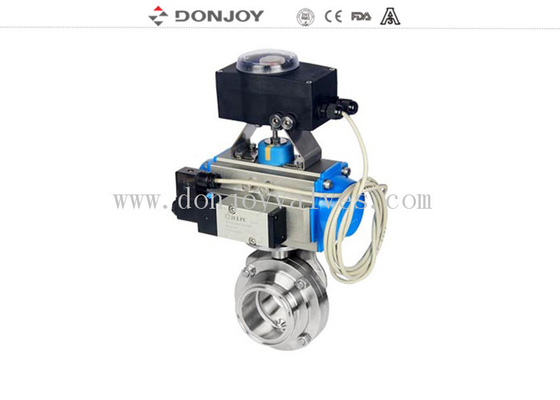

صمامات فراشة هوائية صحية 10 بوصة مع مشغل ألومنيوم مزدوج الفعل من الفولاذ المقاوم للصدأ 304 316L
المواصفات
|
اسم المنتج: |
صمامات فراشة هوائية صحية 10 بوصة مع مشغل ألومنيوم مزدوج الفعل من الفولاذ المقاوم للصدأ 304 316L |
|
مادة جسم الصمام: |
SS304/316L |
|
مادة الختم: |
EPDM (قياسي) FPM/SILICON/NBR، FDA177.2600 |
|
أقصى ضغط عمل: |
10 بار |
|
أقصى درجة حرارة عمل: |
120 درجة مئوية |
|
الحجم المتوفر: |
DN10-DN300، 1/2"-12" |
|
التوصيل المتوفر: |
مشابك/لحام/خيوط/شفة/توصيل خاص |
|
المعيار المتوفر: |
3A/DIN/SMS/RJT/ISO/IDF |
|
التشغيل: |
هوائي |
|
التحكم: |
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
|
الشهادة: |
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600، ISO |
|
نطاق التطبيق: |
الألبان، والأغذية، والمشروبات، والصيدلة، ومستحضرات التجميل، إلخ |
|
تفاصيل التعبئة والتغليف: |
عبوة فقاعية لكل صمام. التعبئة الخارجية عبارة عن كرتون أو صناديق خشب رقائقي. أو حسب طلب العملاء. |
|
تفاصيل التسليم: |
عادة في غضون 20 يومًا بعد استلام الدفعة المقدمة T/T. |
البيانات
تاريخ المشغل الهوائي
| جدول عزم دوران المشغل الهوائي مزدوج الفعل | |||||
| الحجم | عزم الدوران (N.M) | حجم الصمام الموصى به | |||
| صمام فراشة | صمام كروي | صمام كروي ثلاثي الاتجاهات | صمام صناعي | ||
| DJ052 | 21 |
DN10-DN50، 0.5"-2" |
DN10-DN32، 0.5"-1.25" |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80، 2.5"-3.5" |
DN40-DN50، 1.5"-2" |
DN25-DN32، 1"-1.25" |
DN25,1" |
| DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50، 1.5"-2" |
DN32-DN40، 1.25"-1.5" |
| DJ083 | 74 |
DN125-DN150، 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
| DJ092 | 114 | DN200,8" | DN80 | 3" | DN65,2.5" |
| DJ105 | 170 |
DN250-DN300، 10"-12" |
DN100,4" | DN80 | DN80,3" |
| DJ125 | 292 | N/M | DN125,5" | DN100,4" | DN100,4" |
| DJ140 | 439 | N/M | DN150,6" | N/M | DN150,6" |
| DJ160 | 669 | N/M | DN200,8" | N/M | DN200,8" |
| جدول عزم دوران المشغل الهوائي أحادي الفعل | |||||
| الحجم | عزم الدوران (N.M) | حجم الصمام الموصى به | |||
| صمام فراشة | صمام كروي | صمام كروي ثلاثي الاتجاهات | صمام صناعي | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32، 0.5"-1.25" |
DN10-DN15، 0.5"-0.75" |
N/M |
DN10-DN15، 0.5"-0.75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50، 1.5"-2" |
DN25,1"
|
DN25,1" | DN25,1" |
| DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
| DJ083-S | 46.5-31.6 | DN80,3.5" | DN401.5" | DN40,1.5" | DN40,1.5" |
| DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | N/M | DN65,2.5" |
| DJ125-S | 159-105 | N/M | DN80,3" | DN80,3" | N/M |
| DJ140-S | 260-172 | N/M | DN100,4" | DN100,4" | DN80,3" |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4" |
المادة
المادة المتصلة بالآخرين: AISI 316L / 1.4404
المادة الموجودة في الجزء الآخر: AISI 304
حلقة الختم: EPDM FDA 177.2600
تشطيب السطح الداخلي: Ra ≤ 0.8μm
تشطيب السطح الخارجي: تشغيل دقيق باستخدام الحاسب الآلي
الخيارات
الحشية: NBR / MVQ / FPM
مشغل هوائي مزدوج الفعل
مستشعر موضع حثي
رأس تحكم C - TOP
مستشعر الموضع
نوع التوصيل: SMS، RJT، DIN، 3A، ISO، مشبك، ملحوم ومسنن، إلخ.
اختيار المقبض
مقبض ذو موضعين؛
مقبض ثلاثي المواضع؛
مقبض سحب بأربعة أوضاع؛
مقبض بلاستيكي متعدد المواضع؛
مقبض من الفولاذ المقاوم للصدأ متعدد المواضع؛
تفاصيل التعبئة والتغليف
عبوة فقاعية لكل صمام.
التعبئة الخارجية عبارة عن كرتون أو علب خشب رقائقي.
أو حسب طلب العملاء.
تفاصيل التسليم
عادة في غضون 20 يومًا بعد استلام الدفعة المقدمة T/T.
