| المواد: | 304/316 ل | السطح: | RA≤0.8UM |
|---|---|---|---|
| العملية: | نوع هوائي | وضع اتصال: | مُشدّد، مُلحّم، خيط |
| الهيكل: | صمام فراشة منوع | درجة حرارة الوسائط: | ميدوم |
| إبراز: | صمام فراشة من طراز DN25,صمام الفراشة الهوائي SS316L,صمام فراشة يعمل بالهواء DN25,SS316L Pneumatic Butterfly Valve,DN25 pneumatic operated butterfly valve |
||

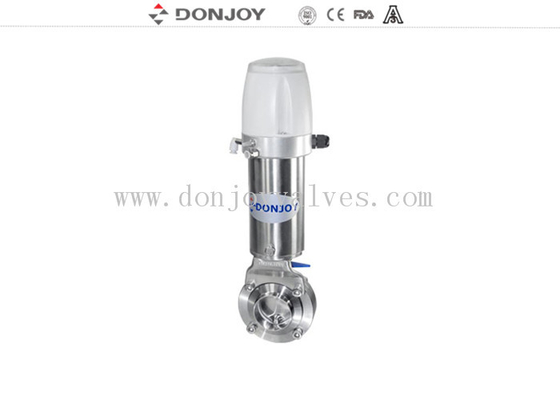

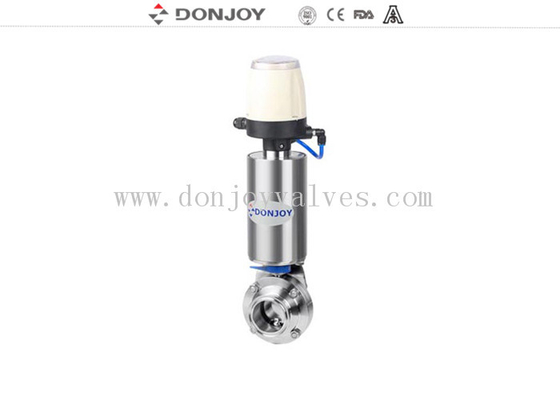

صمام فراشة هوائي من الفولاذ المقاوم للصدأ DN25 316L أحادي المفعول ذو أطراف مشبك مغلقة بشكل طبيعي
المواصفات الفنية
الحد الأقصى للضغط: 10 بار، DN10-DN300
الحد الأدنى للضغط: 0.2 بار
درجة حرارة التشغيل: -10 درجة مئوية إلى +120 درجة مئوية (EPDM)
المواصفات
|
اسم المنتج: |
صمام فراشة هوائي من الفولاذ المقاوم للصدأ DN25 316L أحادي المفعول ذو أطراف مشبك مغلقة بشكل طبيعي |
|
مادة جسم الصمام: |
SS304/316L |
|
مادة الختم: |
EPDM (قياسي) FPM/SILICON/NBR، FDA177.2600 |
|
أقصى ضغط عمل: |
10 بار |
|
أقصى درجة حرارة عمل: |
120 درجة مئوية |
|
الحجم المتاح: |
DN10-DN300، 1/2"-12" |
|
التوصيل المتاح: |
مشبك/لحام/خيط/توصيل خاص |
|
المعيار المتاح: |
3A/DIN/SMS/RJT/ISO/IDF |
|
التشغيل: |
أحادي المفعول أو مزدوج المفعول |
|
تطبيق المقبض: |
مقبض ذو وضعين، مقبض ذو ثلاثة أوضاع، مقبض سحب بأربعة أوضاع، مقبض بلاستيكي متعدد الأوضاع ومقبض من الفولاذ المقاوم للصدأ متعدد الأوضاع التحكم: |
|
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
الشهادة: |
|
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600، ISO |
نطاق التطبيق: |
|
الألبان، الأغذية، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
نوع المشغل الهوائي: |
|
مشغل بلاستيكي، مشغل هوائي من الفولاذ المقاوم للصدأ |
تشطيب السطح |
|
RA≤0.8um |
التصميم والميزات |
تصميم مضغوط وقوي
الأحجام المتوفرة DN10-DN300 (1/2"-12")
المقبض متعدد الأوضاع مناسب حتى DN100/4"
مقبض السحب مناسب حتى DN25-DN300 (1/2"-12")
المشغل الهوائي مناسب حتى DN300,12"
PED97/23EC
FDA.177.2600
يمكن تغيير جسم الصمام بأي نوع من التوصيلات
التوصيل
مشبك، ملحوم ومسنن، إلخ.
التطبيق
يستخدم في صناعات تجهيز الأغذية والصيدلة والكيميائية.
مبادئ التشغيل
يمكن تشغيله تلقائيًا من خلال مشغل أو يدويًا بالمقبض
يحجب المقبض الصمام في وضع الفتح أو الإغلاق، وبالتأكيد، هناك أوضاع أخرى متاحة.
يدفع المشغل مكبس الحركة المحورية إلى 90 درجة بحيث يتحكم في صمام الفراشة.
مقابض متنوعة
1. مقبض السحب
2، مقبض متعدد الأوضاع (بلاستيك أزرق)
3. مقبض متعدد الأوضاع (ستانلس ستيل) قابل للقفل
تفاصيل التعبئة والتغليف
عبوة فقاعية لكل صمام.
التعبئة الخارجية عبارة عن علب كرتون أو علب خشب رقائقي.
أو حسب طلب العملاء.
تفاصيل التسليم
عادة في غضون 20 يومًا بعد استلام الدفعة المقدمة T/T.
عزم التشغيل (N.M)
DN25/1"
|
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3" |
DN80 |
DN100/4" |
DN125 |
DN150 |
3 |
|
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
|
