تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام فراشة | المواد: | 304/316 ل |
|---|---|---|---|
| الحجم: | DN10 - DN300 ، 1/2 " - 12" | العملية: | جهاز تشغيل هوائي |
| الاتصال: | المشبك ، اللحام ، الخيط ، شفة | السمة: | مع جهاز تشغيل من الألومنيوم |
| الهيكل: | فراشة | ||
| إبراز: | صمامات الفراشة 316L,صمامات الفراشة غير المقاومة للنفايات الصحية,صمام فراشة من طراز 316L,Hygenic Inox Butterfly Valves,316L pneumatic butterfly valve |
||

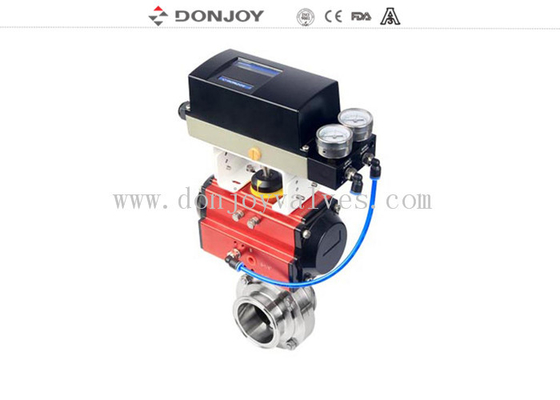

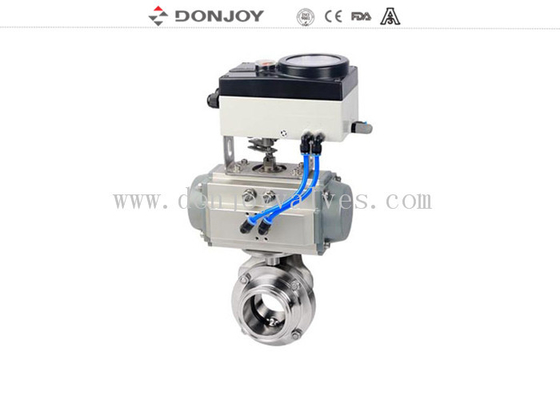

صمام فراشة هوائي إينوكس صحي عادي الإغلاق مع موضع أفقي ذكي IL-TOP
المواصفات
|
اسم المنتج: |
صمام فراشة هوائي إينوكس صحي عادي الإغلاق مع موضع أفقي ذكي IL-TOP |
|
مادة جسم الصمام: |
SS304/316L |
|
مادة الختم: |
EPDM (قياسي) FPM/SILICON/NBR، FDA177.2600 |
|
أقصى ضغط عمل: |
10 بار |
|
أقصى درجة حرارة عمل: |
120 درجة مئوية |
|
الحجم المتاح: |
DN10-DN300, 1/2"-12" |
|
التوصيل المتاح: |
مشابك/لحام/خيوط/شفة |
|
المعيار المتاح: |
3A/DIN/SMS/RJT/ISO/IDF |
|
التشغيل: |
هوائي |
|
التحكم: |
محدد موضع صمام ذكي / تحكم C-TOP / مستشعر موضع |
|
الشهادة: |
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600، ISO |
|
نطاق التطبيق: |
الألبان، الأطعمة، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
|
تفاصيل التعبئة والتغليف: |
عبوة فقاعية لكل صمام. التعبئة الخارجية عبارة عن كرتون أو صناديق خشب رقائقي. أو حسب طلب العملاء. |
|
تفاصيل التسليم: |
عادة في غضون 20 يومًا بعد استلام الدفعة المقدمة T/T. |
رسم الصمام
تاريخ المشغل الهوائي
| جدول عزم دوران المشغل الهوائي مزدوج المفعول | |||||
| الحجم | عزم الدوران (N.M) | حجم الصمام الموصى به | |||
| صمام فراشة | صمام كروي | صمام كروي ثلاثي الاتجاهات | صمام صناعي | ||
| DJ052 | 21 |
DN10-DN50, 0.5"-2" |
DN10-DN32, 0.5"-1.25" |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2.5"-3.5" |
DN40-DN50, 1.5"-2" |
DN25-DN32, 1"-1.25" |
DN25,1" |
| DJ075 | 59 | DN100,4" | 2.5" |
DN40-DN50, 1.5"-2" |
DN32-DN40, 1.25"-1.5" |
| DJ083 | 74 |
DN125-DN150, 5"-6" |
DN65,3" | DN65,2.5" | DN50,2" |
| DJ092 | 114 | DN200,8" | DN80 | 3" | DN65,2.5" |
| DJ105 | 170 |
DN250-DN300, 10"-12" |
DN100,4" | DN80 | DN80,3" |
| DJ125 | 292 | N/M | DN125,5" | DN100,4" | DN100,4" |
| DJ140 | 439 | N/M | DN150,6" | N/M | DN150,6" |
| DJ160 | 669 | N/M | DN200,8" | N/M | DN200,8" |
| جدول عزم دوران المشغل الهوائي أحادي المفعول | |||||
| الحجم | عزم الدوران (N.M) | حجم الصمام الموصى به | |||
| صمام فراشة | صمام كروي | صمام كروي ثلاثي الاتجاهات | صمام صناعي | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0.5"-1.25" |
DN10-DN15, 0.5"-0.75" |
N/M |
DN10-DN15, 0.5"-0.75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1.5"-2" |
DN25,1"
|
DN25,1" | DN25,1" |
| DJ075-S | 292.2-21.2 | DN65,2.5"-3" | DN32,1.25" |
DN32,1.25"
|
DN32-1.25" |
| DJ083-S | 46.5-31.6 | DN80,3.5" | DN401.5" | DN40,1.5" | DN40,1.5" |
| DJ092-S | 69.3-46.7 | DN100,4" | DN50,2" | DN50,2" | DN50,2" |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5" | N/M | DN65,2.5" |
| DJ125-S | 159-105 | N/M | DN80,3" | DN80,3" | N/M |
| DJ140-S | 260-172 | N/M | DN100,4" | DN100,4" | DN80,3" |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4" |
محدد الموضع IL-TOP
| محدد الموضع الهوائي الأفقي IL-TOP 1441 (الإصدار الموصى به) | |
|
الوصف |
| إدخال إشارة تناظرية 4-20mA (الإصدار القياسي) | |
| إدخال إشارة تناظرية 4-20mA (الإصدار القياسي) + التحكم في ناقل MODBUS RS485 | |
| محدد الموضع الهوائي الأفقي IL-TOP 1441 (إصدار التغذية الراجعة) | |
|
الوصف |
| إدخال/إخراج إشارة تناظرية 4-20mA 0-5/10V (إصدار التغذية الراجعة) | |
| إدخال/إخراج إشارة تناظرية 4-20mA 0-5/10V (إصدار التغذية الراجعة)+ إصدار التحكم في العملية | |
| محدد الموضع الهوائي الأفقي IL-TOP 1441 - نوع منفصل |
| محدد الموضع المنفصل IL-TOP ووحدة التحكم C-TOP |
المادة
المادة المتصلة بالآخرين: AISI 316L / 1.4404
المادة الموجودة في الجزء الآخر: AISI 304
حلقة الختم: EPDM FDA 177.2600
تشطيب السطح الداخلي: Ra ≤ 0.8μm
تشطيب السطح الخارجي: تشغيل دقيق باستخدام الحاسب الآلي
الخيارات
الحشية: NBR / MVQ / FPM
مشغل هوائي مزدوج المفعول
مستشعر موضع حثي
رأس التحكم C - TOP
مستشعر الموضع
نوع التوصيل: SMS، RJT، DIN، 3A، ISO، مشبك، ملحوم ومسنن إلخ.
