تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | 304/316 ل | السطح: | RA≤0.8UM |
|---|---|---|---|
| العملية: | مقبض السحب | وضع اتصال: | لحام |
| الهيكل: | فراشة | درجة حرارة الوسائط: | 120 درجة |
| إبراز: | صمامات فراشة للتهوية باللحام التناكبي,صمامات فراشة لحام 10 بار,صمامات فراشة بمقبض سحب 316L,Welding 10 Bar Butterfly Valves,316L Pull Handle Butterfly Valves |
||

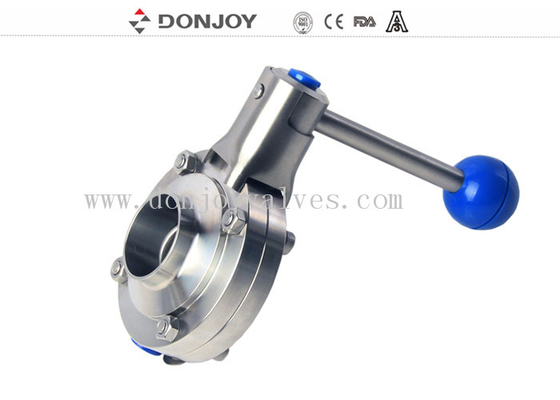

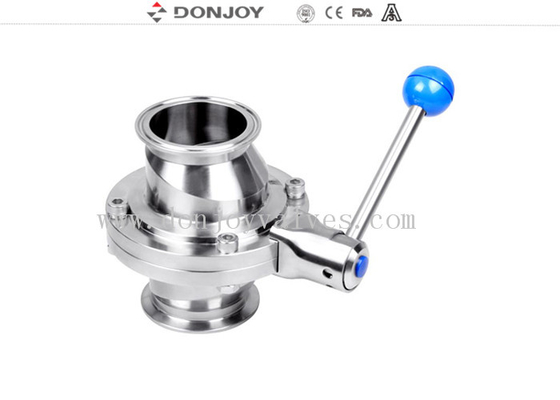

دونجوي الفولاذ المقاوم للصدأ لحام يدوي البطن الهواء الصمام الفراشة سحب مقبض EPDM غسيل 10 بار
المواصفات التقنية
ضغط أقصى: 10بار ((DN25-DN100) ، 8بار (DN125-DN150) ، 5بار ((DN200-DN300))
الضغط الدقيق:0.2بار
درجة حرارة العمل: -10 درجة مئوية إلى +120 درجة ((EPDM)
0فجوة من.5-2 ملم بين القرص والختم
المواصفات
|
اسم المنتج |
صمام فراشة التهوية |
|
مادة جسم الصمام: |
SS304/316L |
|
مادة الختم: |
EPDM (المعيار) FPM / SILICON / NBR ، FDA177.2600 |
|
ضغط العمل القصوى: |
10بار |
|
الحرارة العاملة: |
120 درجة |
|
الحجم المتاح: |
DN10-DN300، 1/2 "-12" |
|
الاتصال المتاح: |
مشبك / لحام / خيط / اتصال خاص |
|
المعيار المتاح: |
3A/DIN/SMS/RJT/ISO/IDF |
|
يتم تشغيلها: |
اليدوي، النيوماتيكي، الكهربائي |
|
تطبيق المقبض: |
مقبض موضعين، مقبض موضع ثلاثة، مقبض أربعة، مقبض بلاستيكي متعدد المواقف ومقبض متعدد المواقف مقبض من الفولاذ المقاوم للصدأ |
|
التحكم: |
جهاز تحديد موقع الصمام الذكي / جهاز التحكم في C-TOP / جهاز استشعار الموقف |
|
الشهادة: |
3A/54-02 (1580) ، PED/97/23/EC ، FDA.177.2600, ISO |
|
نطاق التطبيق: |
منتجات الألبان والأغذية والمشروبات والصيدلة ومستحضرات التجميل، الخ |
|
نموذج مقبض بلاستيكي متعدد المواقف: |
الرقم VSB04 / NO.VSB06 / NO.VSB08 |
|
تركيب المقبض: |
على جانب واحد من الصمام |
الرسم
التصميم والخصائص
التصميم المدمج والقوي
الأحجام المتاحة DN25-DN300 ((1/2"-12 ")
المقبض متعدد المواقع مناسبة حتى DN100/4 "
يد السحب مناسبة حتى DN25-DN300 ((1/2"-12 ")
PED97/23EC
إدارة الغذاء177.2600
يمكن تغيير جسم الصمام مع أي نوع من الاتصال
الاتصال
مقبض، مصفح ومحشور الخ.
التطبيق
تستخدم في صناعات معالجة الأغذية والصيدلة والكيمياء.
مبادئ العمل
يمكن تشغيلها تلقائيًا من خلال جهاز التشغيل أو يدويًا بالقبضة
المقبض يمنع الصمام في وضعية مفتوحة أو مغلقة، بالتأكيد، هناك وضعية أخرى متاحة.
يدفع المحرك المكبس من الحركة المحورية إلى 90 درجة بحيث يتحكم في صمام الفراشة.
مختلف المقبضات
1اسحب المقبض
2"مقبض متعدد المواقع" بلاستيك أزرق
3مقبض على مقبض متعدد المواقع (فولاذ بلا فولاذ)
تفاصيل التعبئة
حزمة الفقاعات لكل صمام
التعبئة الخارجية هي كرتون أو صناديق خشبية معقودة.
أو حسب طلب العملاء
تفاصيل التسليم
عادة في غضون 20 يوماً بعد تلقي دفعة مقدمة عبر الطرق.
عزم تشغيل ((N.M))
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3" |
DN80 |
DN100/4" |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
