| المواد: | 304/316 ل | الميناء: | DN25 - DN100 ، 1 " - 4" |
|---|---|---|---|
| العملية: | يدوي | وضع اتصال: | ينتهي اللحام |
| الهيكل: | صمام الفراشة مقاوم للمزج | درجة حرارة الوسائط: | -10 ℃ إلى 130 ℃ |
| إبراز: | صمامات فراشة صحية مانعة للاختلاط,صمامات فراشة مانعة للاختلاط DN25,صمامات فراشة 10 بار,DN25 Mixproof Butterfly Valves,10Bar Butterfly Valves |
||

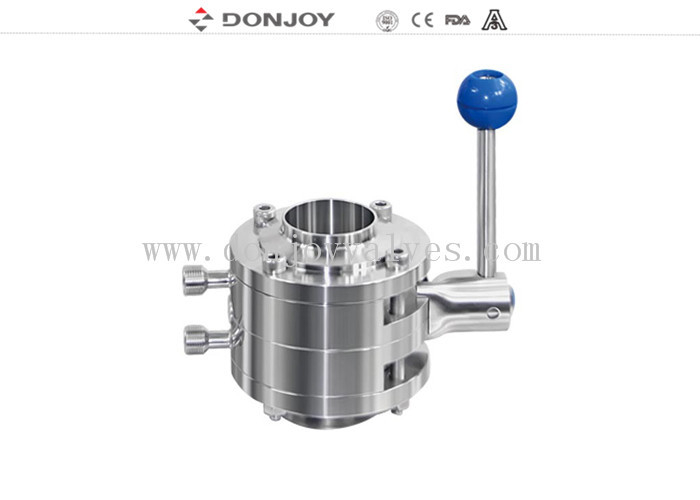

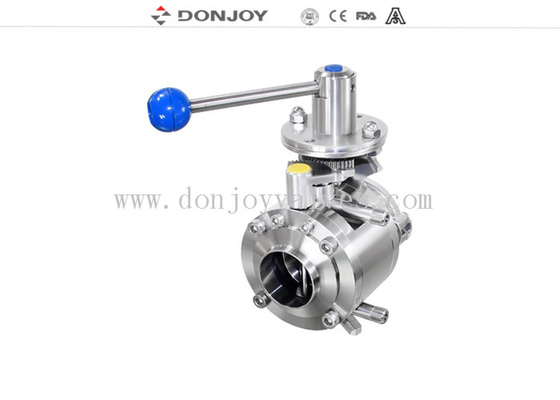

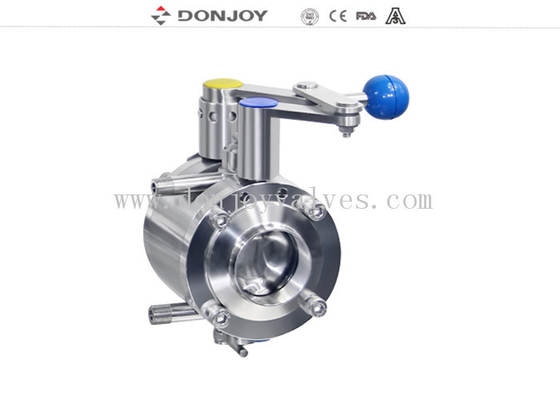

دونجوي الاقتصاد صمام الفراشة الصلب المقاوم للخليط الصحي النوع B للشراب المنزلي
المواصفات التقنية:
1 صمام 2 حماية الختم
يمكن تصريف التسرب لمنع تلوث الوسائط
يمكن تنظيف تجويف الصمام CIP
تسرب مرئي
ضغط أقصى: 10بار ((DN25-DN100) ، 8بار (DN125-DN150) ، 5بار ((DN200-DN300))
درجة حرارة العمل: -10 درجة مئوية إلى +130 درجة ((EPDM)
الحجم: DN25 - DN100، 1" - 4"
التشغيل: مقايض بالنفط / يدوياً
مربع التحكم:C-TOP
الختم: EPDM (المعيار) FPM/SILICON/NBR، FDA177.2600
المواصفات:
|
اسم المنتج |
صمام الفراشة اليدوي المقاوم للخلط نوع B |
|
مادة جسم الصمام: |
SS304/316L |
|
مادة الختم: |
EPDM (المعيار) FPM / SILICON / NBR ، FDA177.2600 |
|
ضغط العمل القصوى: |
10بار |
|
الحرارة العاملة: |
120 درجة |
|
الحجم المتاح: |
DN25-DN100، 1"-4" |
|
الاتصال المتاح: |
مشبك / لحام / خيط / اتصال خاص |
|
المعيار المتاح: |
3A/DIN/SMS/RJT/ISO/IDF |
|
يتم تشغيلها: |
اليدوي، النيوماتيكي، الكهربائي |
|
تطبيق المقبض: |
مقبض في موقعين، مقبض في موقعين، سحب في موقعين عقدة، عقدة بلاستيكية متعددة المواقف و عقدة متعددة المواقفمقبض من الفولاذ المقاوم للصدأ |
|
التحكم: |
جهاز تحديد موقع الصمام الذكي / جهاز التحكم في C-TOP / جهاز استشعار الموقف |
|
الشهادة: |
3A/54-02 (1580) ، PED/97/23/EC ، FDA.177.2600, ISO |
|
نطاق التطبيق: |
منتجات الألبان والأغذية والمشروبات والصيدلة ومستحضرات التجميل، الخ |
|
نموذج مقبض بلاستيكي متعدد المواقف: |
الرقم VSB04 / NO.VSB06 / NO.VSB08 |
|
تركيب المقبض: |
على جانب واحد من الصمام |
مبادئ العمل
1يمكن تشغيل صمام الفراشة تلقائيا من خلال جهاز التشغيل أو يدويا مع مقبض
2المقبض يمنع الصمام في وضعية مفتوحة أو مغلقة، بالتأكيد، هناك وضعية أخرى
3.المحرك يدفع المكبس من الحركة المحورية إلى 90 درجة بحيث يتحكم في صمام الفراشة.
التصميم والخصائص
التطبيق
صمام الفراشة المقاوم للخلط كعنصر عملية لفصل الوسائط مناسب لمجموعة متنوعة من التطبيقات:
1 في أنظمة CIP لفصل وسائط CIP
2في عمليات التخلص
3في إدارة المياه
4كصمام إغلاق قسم الأنابيب لفصل الوسائط
5في إدارة المياه والغاز (مصانع البيرة)
6في خزانات التخزين لفصل المنتج / CIP
7كصمام عودة CIP في مصفوفة الصمام
8يفضل أن تكون مناسبة لوسائط سائلة وغازية من المواد/الجزيئات المعلقة.
الاتصال
مقبض، مصفح ومحشور الخ.
تفاصيل التعبئة
حزمة الفقاعات لكل صمام
التعبئة الخارجية هي كرتون أو صناديق خشبية معقودة.
أو حسب طلب العملاء
تفاصيل التسليم
عادة في غضون 20 يوماً بعد تلقي دفعة مقدمة عبر الطرق.
عزم تشغيل ((N.M))
|
DN25/1 |
DN40/1.5 |
DN50/2 |
2.5 |
DN65 |
3 |
DN80 |
DN100/4 |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
مقبضات مختلفة:
1اسحب المقبض
2.المقبض متعدد المواقف ((البلاستيك الأزرق)
3مقبض على مقبض متعدد المواقع (فولاذ بلا فولاذ)
|
الحجم |
L1 |
L2 |
ب |
 |
|
|
DN10-DN40 |
0.5-1.5 |
126 |
20.2 |
8 |
|
|
DN50 |
2 |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3 |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6 |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12 |
284 |
30.2 |
14 |
|
الحجم |
L1 |
L2 |
ب |
|
|
|
DN10-DN40 |
0.5-1.5 |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2 ′′-3 ′′ |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
164 |
22.2 |
11 |
|
الحجم |
L1 |
L2 |
ب |
|
|
|
DN10-DN40 |
0.5-1.5 |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2 ′′-3 ′′ |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4 |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6 |
166 |
30.2 |
14 |
