تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | موضع الموضع الذكي IL-TOP-1441-P | القوة: | DC.24V |
|---|---|---|---|
| الضغط الهوائي: | 4-7BAR | واجهة التشغيل:: | شاشة LCD |
| ماتيرايل: | 304/316L (1.4301/1.4404) | درجة حرارة العمل: | -10 درجة ج إلى 130 درجة مئوية |
| إبراز: | جهاز تحديد موقع الصمام الذكي ذو 7 قضبان,موقف الصمام الذكي DC24V,محدد موضع صمام ذكي IP67,DC24V Intelligent Valve Positioner,IP67 Intelligent Valve Positioner |
||

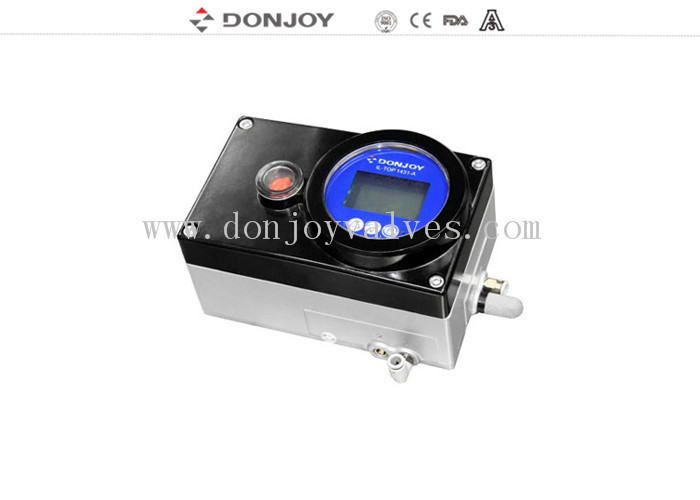

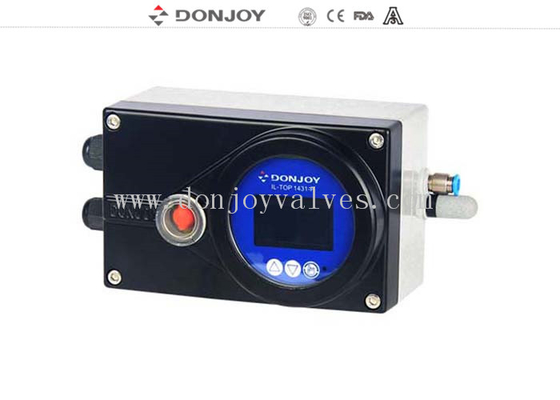

جهاز تحديد موقع وحدة تحكم صمام التدفق IL-TOP-1441-P DV24V نسخة ردود الفعل الرأس الذكي لتحكم الصمام
المواصفات
|
اسم المنتج |
جهاز تحديد المواقع الذكي IL-TOP-1441-P |
|
القوة |
DC.24V |
|
ضغط العمل |
10 بار |
|
الضغط الجوي |
4-7 بار |
|
المواد |
SS304 / 316L |
|
درجة حرارة العمل |
-10°C ~ 130°C (-10°C ~ 150°C لصمام مقعد الزاوية وصمام الكرة الأرضية) |
|
مستوى الحماية |
IP67 |
|
الوظيفة القياسية |
0/4-20mA إلى 0-5/10V مدخل إشارة |
|
وظيفة اختيارية |
0/4-20mA، 0-5/10V مخرج ردود فعل الموقف |
|
وظيفة اختيارية |
التحكم في حافلة الجهاز |
|
واجهة التشغيل |
شاشة LCD |
|
تفاصيل التسليم |
عادة في غضون 20 يوماً بعد تلقي دفعة مقدمة عبر الطرق. |
|
شهادة |
3A/54-02 (1580) ، PED/97/23/EC ، FDA.177.2600, ISO |
التطبيقات
يمكن تثبيت الموقع (IL-TOP-S) تطبيق مختلف نظام التحكم في تدفق صندوق التحكم في عملية السوائل، إلى مجموعة متنوعة من محركات السفر الزاوية، مثل صمام الفراشة الهوائية، صمام الكرة،صمام البوابة، صمام الكرة الأرضية الخ. وهو مناسب لمراقبة تدفق الصمام الهوائي.
ميزة الوظيفة
شهادة حماية من الانفجارات: EXD II BT4
مستوى الحماية: IP67
مدخل الإشارة: 0-4/20mA، 0-5/10V
ردود فعل الإشارة: 0-4 / 20mA ، 0-5 / 10V
بروتوكول BUS: DEVICE NET BUS
السمة التقنية
يمكن استخدام جهاز التحكم كجهاز تحديد المواقع أو جهاز تحكم العملية.
كجهاز تحديد الموقع، يمكن أن يضع وضع الصمام وفقًا لنقطة الإعداد.
كجهاز تحكم في العملية ، ستتلقى MPU الإشارة من التحكم من خلال مقارنة قيمة وضع وضع الصمام مع الموقف الفعلي للصمام ، من خلال خوارزمية التحكم PIC ،سيضبط وحدة التحكم في العملية الصمام إلى الموقع المستهدف الدقيق للصمام.
يتكون جهاز التحكم من وحدة MPU ووحدة الكشف عن طريق التحكم في الإشارة وجهاز الكشف عن الموقع وشاشة LCD ولوحة المفاتيح والصمام الكهربائي الخ.
التثبيت
يمكن تقديم محركات السفر الزاوي، مثل صمام الفراشة، صمام الكرة والصمامات الخ.
المواصفات: 1 بوصة - 12 بوصة، DN25 - DN200
معلومات الطلب
تحكم مربع IL-TOP-S
|
النموذج |
السمة |
ردود الفعل عن الموقف |
الوصف |
|
IL-TOP-S-001-M |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
عمل واحد |
|
IL-TOP-S-002-M |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
عمل مزدوج |
|
IL-TOP-S-001 |
جهاز تحديد الموقع + التحكم في العملية |
لا |
عمل واحد |
|
IL-TOP-S-002 |
جهاز تحديد الموقع + التحكم في العملية |
لا |
عمل مزدوج |
|
IL-TOP-S-001-BUS |
جهاز تحديد الموقع + التحكم في العملية + BUS |
واحد العمل + BUS |
|
|
IL-TOP-S-002-BUS |
جهاز تحديد الموقع + التحكم في العملية + BUS |
مزدوج التصرف + BUS |
جهاز تحكم مربع IL-TOP-S (حماية من الانفجار: EXD II BT4)
|
النموذج |
السمة |
ردود الفعل عن الموقف |
الوصف |
|
IL-TOP-S-001-M-EX |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
مستويات الانفجار ذات التأثير الواحد |
|
IL-TOP-S-002-M-EX |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
التأثير المزدوج - مستويات الانفجار |
|
IL-TOP-S-001-EX |
جهاز تحديد الموقع + التحكم في العملية |
لا |
مستويات الانفجار ذات التأثير الواحد |
|
IL-TOP-S-002-EX |
جهاز تحديد الموقع + التحكم في العملية |
لا |
التأثير المزدوج - مستويات الانفجار |
|
IL-TOP-S-001-BUS-EX |
جهاز تحديد الموقع + التحكم في العملية + BUS |
الحماية من الانفجارات |
|
|
IL-TOP-S-002-BUS-EX |
جهاز تحديد الموقع + التحكم في العملية + BUS |
مزدوج التأثير، BUS - حماية من الانفجار |
عرض المنتج
