تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | SS304 / 316L | وسائط: | الماء وما إلى ذلك |
|---|---|---|---|
| وضع التشغيل: | هوائي | الحجم: | DN25 - DN150 أو 1 " - 6" |
| الضغط: | الضغط المتوسط | مقعد صمام: | مقعد واحد |
| الهيكل: | مع المحرك الهوائي | التشطيب السطحي: | بلاست الرمل أو تلميع المرآة |
| إبراز: | صمام مقعد عكسي بتحويل,صمام مقعد عكسي بمشغل هوائي,صمام مقعد عكسي من النوع T,Pneumatic Actuator Reversing Seat Valve,T Type Reversing Seat Valve |
||

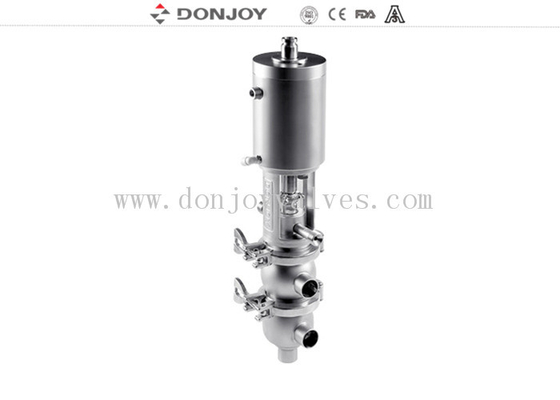

مقعد التحويل العكسي الصلب المقاوم للصدأ الصيدلانية الصمام النيوماتيكي من نوع T مع Il-Top
المواصفات
| البند | صمام عكس مقعد التحويل الهوائي من الفولاذ المقاوم للصدأ |
| الحجم | DN25-DN100,1 "-4" |
| درجة حرارة العمل | -10 درجة مئوية إلى 120 درجة مئوية EPDM ، (140 درجة مئوية لـ SIP ، أقصى 30 دقيقة) |
| ضغط العمل | 10 بار، 145 psi |
| ضغط الهواء الضغط | 5.0-7.0 بار |
| الاتصال الجوي | G1/8 " (BSP) |
| التشطيب الداخلي للسطح | Ra<0.8um |
| الطلاء الخارجي للسطح | صبغة الرمل أو صبغة المرآة |
| المواد | AISI316L/AISI304 |
| الصمغ (القياسية) | EPDM تماشيا مع FDA 177.2600 |
| الصمغ (اختياري) | إف بي إم وفقاً لمادة إف دي إيه 177.2600 |
| الروابط | DIN، SMS، RJT، IDF |
| التشغيل الهوائي الطبيعي | محركات هوائية ذات تأثير واحد |
| التشغيل الهوائي الاختياري | محرك هوائي مزدوج التأثير |
| الخيار 2 | مستشعر الموقف الخارجي |
| الخيار 3 | حاجز البخار (إذا كان هناك حاجة إلى تعقيم العمود) |
| الخيار الرابع | عزل سترة الجسم |
| الخيار 5 | جهاز تنظيم وضع الصمام |
| الخيار 6 | محرك توقف مزدوج |
| الخيار 7 | تجويف صمام نوع الحجاب الحاجز |
| الخيار 8 | وحدة التحكم في المركز |
● صمام مقعد التحويل الهوائي مع وحدة التحكم هو صمام صحي يعمل بالهواء بمقعد واحد تم استخدامه على نطاق واسع في صناعة معالجة الأغذية ،إنتاج المشروبات في الصناعات الصيدلانية والكيميائية الدقيقة.
● صمام المقعد يعمل تلقائيًا بواسطة محركات هوائية تعمل بمفعول واحد أو مزدوج مع الهواء المضغوط لدفع العمود لتحديد موقع الصمام مفتوح أو مغلق.
● محركات الأسطوانة ذات الفعل الواحد تدور 180 درجة لتحقيق صمام مفتوح بشكل طبيعي ومغلق بشكل طبيعي.
● الحجم: من 25 درجة إلى 100 درجة
● درجة الحرارة: 130 درجة مئوية
الضغط: 10بار
● إمدادات الهواء: 4-7بار
● المادة: ASTM 304 / 1.4301316 لتر / 1.4404
● الختم: EPDM، FPM، HNBR، FDA177.2600
● المعالجة: Ra < 0.8μm
● الشهادة: 3-A-53-06، PED / 97/23 / EC، FDA177.2600

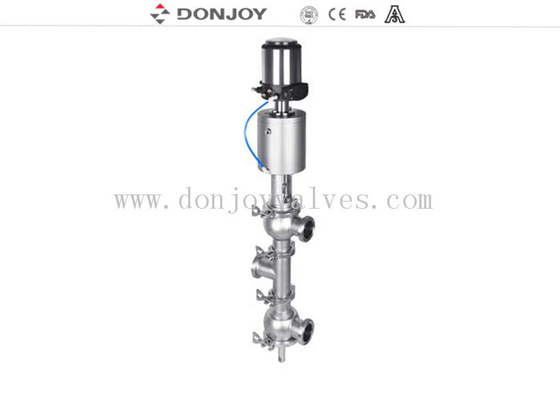

وحدة التحكم:
● الطاقة: DC 24V ± 10%
● التمثيل الفردي (المعيار) ، التمثيل المزدوج (الاختيار)
● ضبط الذاتية وظيفة ردود فعل وضع الصمام
● يدعم الإشارة التناظرية (4-20mA) والإخراج الكهربائي (DC24V)
● دعم AS-I BUS
● يدعم التشغيل اليدوي والأتومي
المواد
المواد المتصلة بالآخرين: AISI 316L / 1.4404
المواد الموجودة في الجزء الآخر: AISI 304
خاتم الختم: EPDM FDA 177.2600
تصفية السطح الداخلي: Ra ≤ 0.8μm
التشطيب الخارجي للسطح: معالجة CNC الدقيقة
شهادة
3A/54-02 (1580),PED/97/23/EC,FDA.177.2600, ISO
الرسم
المكونات المكونة من جسم الصمام
إذا كنت بحاجة لمزيد من المعلومات يرجى الاتصال بنا مباشرة
صمام مقعد دونجوي صمام عكس صمام إيقاف الصمام
