تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | SS304 / 316L | وسائط: | الماء وما إلى ذلك |
|---|---|---|---|
| وضع التشغيل: | هوائي | الحجم: | DN25 - DN150 أو 1 " - 6" |
| الضغط: | الضغط المتوسط | مقعد صمام: | مقعد واحد |
| الهيكل: | مع المحرك الهوائي | التشطيب السطحي: | بلاست الرمل أو تلميع المرآة |
| إبراز: | صمام تحكم صحي بمقعد واحد,صمام تحكم بمقعد واحد يعمل بالهواء المضغوط,صمام تحكم بمقعد واحد DN150,Pneumatic Operated Single Seated Control Valve,DN150 Single Seated Control Valve |
||

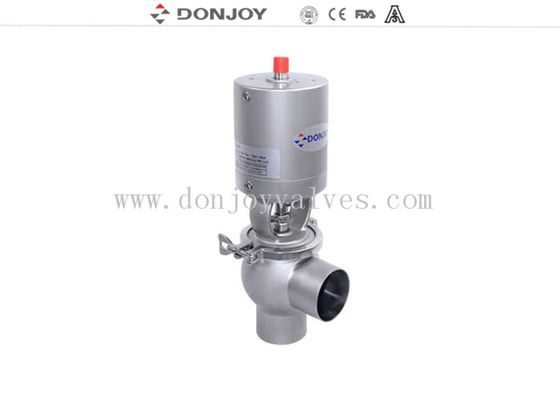

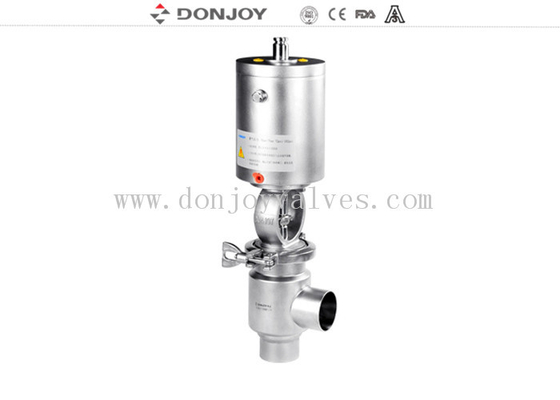

صمام تحكم بمقعد واحد، تصميم صحي، يعمل بالهواء المضغوط
★★المواصفات:
| العنصر | صمام عكسي بمقعد تحويل هوائي من الفولاذ المقاوم للصدأ |
| الحجم | DN25-DN100, 1"-4" |
| درجة حرارة التشغيل | -10 درجة مئوية إلى 120 درجة مئوية EPDM، (140 درجة مئوية لـ SIP، بحد أقصى 30 دقيقة) |
| ضغط التشغيل | 10 بار، 145 رطل لكل بوصة مربعة |
| ضغط الهواء المضغوط | 5.0-7.0 بار |
| وصلة الهواء | G1/8" (BSP) |
| تشطيب السطح الداخلي | Ra<0.8um |
| تشطيب السطح الخارجي | رملي أو مصقول بمرآة |
| المادة | AISI316L/AISI304 |
| الحشية (قياسي) | EPDM متوافق مع FDA 177.2600 |
| الحشية (اختياري) | FPM متوافق مع FDA 177.2600 |
| التوصيلات | DIN, SMS, RJT, IDF |
| تشغيل هوائي عادي | مشغل هوائي أحادي المفعول |
| تشغيل هوائي اختياري | مشغل هوائي مزدوج المفعول |
| الخيار 2 | مستشعر موضع خارجي |
| الخيار 3 | حاجز بخار (إذا كانت هناك حاجة إلى تعقيم العمود) |
| الخيار 4 | عزل غلاف الجسم |
| الخيار 5 | منظم موضع الصمام |
| الخيار 6 | مشغل إيقاف مزدوج |
| الخيار 7 | تجويف صمام من النوع الغشائي |
| الخيار 8 | وحدة تحكم C-TOP. |
● صمام مقعد التحويل الهوائي مع وحدة التحكم هو صمام صحي بمقعد واحد يعمل بالهواء المضغوط والذي يستخدم على نطاق واسع في صناعة تجهيز الأغذية وإنتاج المشروبات والصناعات الكيماوية الدقيقة والصيدلانية.
● يتم تشغيل صمام المقعد تلقائيًا بواسطة مشغلات هوائية أحادية أو مزدوجة المفعول باستخدام الهواء المضغوط لدفع العمود لتحديد موضع فتح أو إغلاق الصمام.
● تدور المشغلات الأسطوانية أحادية المفعول 180 درجة لتحقيق صمام مفتوح عادة ومغلق عادة.
● الحجم: DN25 / 1 "إلى DN100 / 4"
● درجة الحرارة: 130 درجة مئوية
● الضغط: 10 بار
● إمداد الهواء: 4-7 بار
● المادة: ASTM 304 / 1.4301,316L / 1.4404
● الختم: EPDM, FPM, HNBR, FDA177.2600
● المعالجة: Ra <0.8μm
● الشهادة: 3-A-53-06, PED / 97/23 / EC, FDA177.2600
وحدة التحكم:
● الطاقة: DC 24V ± 10%
● أحادي المفعول (قياسي)، مزدوج المفعول (اختياري)
● وظيفة ردود فعل موضع الصمام ذاتية الضبط
● يدعم الإشارة التناظرية (4-20mA) والإخراج الكهربائي (DC24V)
● دعم AS-I BUS
● يدعم التشغيل اليدوي والأوتوماتيكي
ميزات التصميم
● تصميم فريد، معقم، بدون زاوية ميتة
● تصميم مضغوط وقوي، جسم قابل للتعديل بزاوية 360 درجة.
● مغلق عادة (NC) كإعداد افتراضي، يمكن تبديل وظيفة NC و NO عن طريق تدوير الأسطوانة 180 درجة.
● سهولة التجميع/الفك عن طريق فك المشبك في منتصف جسم الصمام
● تصميم صحي وفقًا لمعيار 3A
● العجلة اليدوية اليدوية، المشغل الهوائي قابلة للتبديل.
● مجموعة واسعة من مجموعات الجسم المختلفة.
● تم اختباره هيدروليكيًا بنسبة 100% / تم فحصه بنسبة 100%
الرسم
اختيار الوظيفة
الجمع بين جسم الصمام
إذا كنت بحاجة إلى مزيد من المعلومات، فيرجى الاتصال بنا مباشرة
العلامة: صمام مقعد Donjoy، صمام عكسي، صمام إغلاق
