تفاصيل المنتج:
شروط الدفع والشحن:
|
| العملية: | هوائي | الحجم: | DN40 - DN100 أو 1.5 " - 4" |
|---|---|---|---|
| النوع: | سلسلة IS-C | تصفح الجسم: | T-222 |
| الغسيل: | EPDM/ vition/ NBR | المواد: | 316 لتر |
| الاتصال: | اتصال شفة | اختبار الضغط: | PED |
| إبراز: | وصلة اللفافة صمام المقعد العكسي,صمام المقعد المتحرك المضغوط,صمام المقعد العكسي EPDM 316L,Mini Pneumatic Divert Reversing Seat Valve,EPDM 316L Reversing Seat Valve |
||

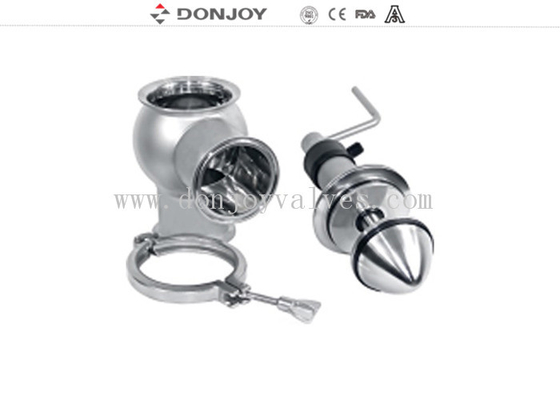

صمامات صغيرة من الفولاذ المقاوم للصدأ 304 316L من النوع الصغير صمام تحويل هوائي بمقعد واحد
تخصيص
| أجزاء المنتج المبللة | AISI 316L |
| أجزاء أخرى من الفولاذ المقاوم للصدأ | AISI 304 |
| مادة المقعد (افتراضي) | EPDM، FDA177.2600 |
| مادة المقعد (خيار) | FPM (Viton)، FDA177.2600 |
| وصلات النهاية | ملحومة بعقب، مشبك ثلاثي، شفة |
| الحد الأقصى لضغط التشغيل | 145 رطل لكل بوصة مربعة (10 بار) |
| الحد الأدنى لضغط التشغيل | فراغ مطلق |
| درجة حرارة التشغيل | 14 درجة فهرنهايت إلى 266 درجة فهرنهايت (-10 إلى 130 درجة مئوية)، 284 درجة فهرنهايت (140 درجة مئوية) للتعقيم لفترة قصيرة. |
| اللمسة النهائية الداخلية | Ra 32μin (0.8μm) كافتراضي، Ra 16μin (0.4μm) كأفضل. |
| اللمسة النهائية الخارجية | السفع الرملي، أو غيرها بناءً على الطلب. |
| أنواع المشغل الهوائي | مغلق عادة (NC) – هواء للفتح والزنبرك للإغلاق؛ |
| مفتوح عادة (NO) – هواء للإغلاق والزنبرك للفتح؛ | |
| هواء إلى هواء (AA) – هواء للفتح، هواء للإغلاق. | |
| ضغط هواء المشغل | 79-102 رطل لكل بوصة مربعة (5.5 بار-7 بار) |
| وحدات للتحكم والإشارة الذكية | التحكم C-top |
| التحكم IL-top (محدد المواقع) | |
| التوصيل الكهربائي | |
| اتصال ناقل AS-I |
التطبيقات
◆ يستخدم صمام منع الاختلاط على نطاق واسع في تكنولوجيا معالجة السوائل، وخاصة في تطبيقات صناعة المشروبات والألبان.
◆ صمام منع الاختلاط هو صمام مزدوج الختم عالي الدرجة. من خلال الواجهة بين سائلين، يمكن تنفيذ هذا النظام في عملية تزامن الجسمين، مما يمنع إمكانية تلوث المواد. غرفة التسرب وكاشف التسرب ذاتية التنظيف بواسطة مقعد الصمام.
مبادئ التشغيل
● يتم تشغيل صمام منع الاختلاط من النوع الرفع عن بعد بواسطة الهواء المضغوط. عادة ما يكون مغلقًا قبل التشغيل.
● يتكون صمام منع الاختلاط من قابسين مستقلين، واللذين سيشكلان غرفة تسرب إلى الغلاف الجوي في ظل حالة العمل العادية. عندما يتسبب الفشل العرضي في حدوث تسرب، سيتدفق الوسط إلى الغرفة ويتم تفريغه عند منفذ المخرج.
● يتم إغلاق غرفة التسرب عند تشغيل الصمام، ويمكن للوسط أن يتدفق عبر خط أنابيب واحد إلى آخر. يمكن تنظيف هذا الصمام في مكانه. تتوفر العديد من خيارات مجموعة CIP و SIP للمستخدمين. (راجع خيارات وظيفة التعقيم والتنظيف)
● يمكن لنظام التنظيف تنظيف الجذع العلوي والسفلي وغرفة التسرب، مما يضمن أن يكون الصمام عالي النظافة. نظام التنظيف الفعال يجعل السائل الخاص بالتنظيف في مكانه (CIP) يغسل مباشرة كل جسم الصمام الداخلي، ويستغرق وقتًا أقصر من نظام التنظيف الشائع.
● فائدة أخرى لنظام التنظيف العالي هي أنه يمكن تطبيق صمام منع الاختلاط من النوع الرفع على المعالجة المعقمة. إذا قام المستخدم بإدخال البخار في خط أنابيب CIP، فسوف يشكل النظام درعًا يمكنه عزل الهواء.
رسم
جسم الصمام يجمع بين
اختيار الوظيفة
يستخدم أيضًا للمجمع، أمثلة على المجمع القياسي
العلامات : صمام مزدوج الختم، صمام منع الاختلاط، صمام Donjoy
