تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مقعد مزدوج مقعد مزدوج مختلط مع موضع ذكي | الحجم: | DN40 - DN150 أو 1.5 "إلى 6" |
|---|---|---|---|
| العملية: | الهوائية مع موقع موضعي ذكي | ماتيرايل: | SS316L |
| ضغط الهواء المضغوط: | 5.5bar-7bar | اتصال إمداد الهواء: | R1/8 '' (BSP) |
| الغسيل: | EPDM / HNBR / VITON | السمة: | تحكم دقيق |
| إبراز: | صمام مضاد للاختلاط للتنظيف في الموقع,صمام مضاد للاختلاط الصحي 3A,صمام مضاد للاختلاط من سلسلة E-C,3A Hygienic Anti Mixing Valve,E-C Series Anti Mixing Valve |
||

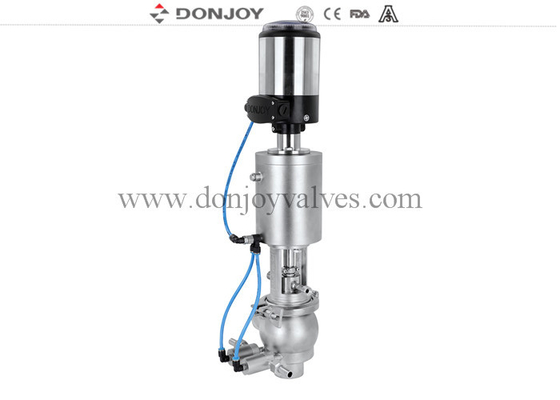

صمام خلط مضاد للصحة 3A مع سلسلة E-C للحليب و CIP
| الحجم | DN40-DN150، 1.5"- 6" |
| درجة حرارة التشغيل | 14 درجة فهرنهايت إلى 266 درجة فهرنهايت (-10 إلى 130 درجة مئوية)، 284 درجة فهرنهايت (140 درجة مئوية) للتعقيم لفترة قصيرة. |
| أقصى ضغط تشغيل | 145 رطل لكل بوصة مربعة (10 بار) |
| الحد الأدنى لضغط التشغيل | فراغ مطلق |
| ضغط الهواء المضغوط | 5.5 بار إلى 7 بار |
| الأجزاء الملامسة للوسط | AISI 316L |
| أجزاء الفولاذ المقاوم للصدأ الأخرى | AISI 304 |
| تشطيب السطح الداخلي | Ra 32μin (0.8μm) كإعداد افتراضي، Ra 16μin (0.4μm) كأفضل. |
| مادة المقعد | EPDM، FDA177.2600، (افتراضي) FPM (Viton)، FDA177.2600 (خيار) |
| أنواع المشغل الهوائي | مغلق عادة (NC) - هواء للفتح والزنبرك للإغلاق؛ مفتوح عادة (NO) - هواء للإغلاق والزنبرك للفتح؛ هواء إلى هواء (AA) - هواء للفتح، هواء للإغلاق. |
| ضغط هواء المشغل | 79-102 رطل لكل بوصة مربعة (5.5 بار-7 بار) |
| وحدات للتحكم والإشارة الذكية | تحكم C-top تحكم IL-top (محدد الموضع) توصيل كهربائي توصيل ناقل AS-I |
| وصلات النهاية | ملحومة بعقب، مشبك ثلاثي |
| تفاصيل التعبئة والتغليف | حزمة تصدير قياسية أو مخصصة |

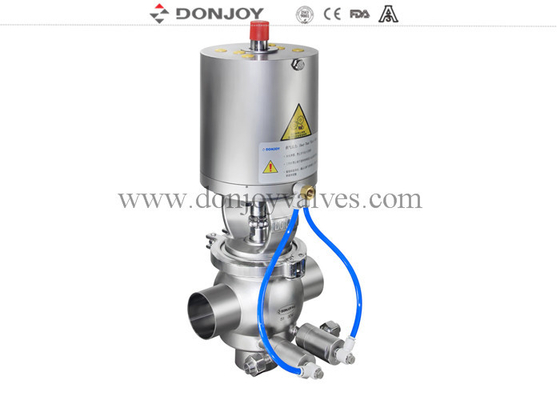

صمام خلط مزدوج المقعد الصحي 3A لمعالجة الأطعمة والمشروبات
ميزات التصميم
افتراضي مع مشغل هوائي مغلق عادة
تصميم مضغوط وقوي، أجسام كروية مزورة
تصميم متوازن الضغط
جسم من قطعة واحدة وجسم مشبك للاختيار من بينها
مجموعة واسعة من مجموعات الجسم المختلفة.
سهولة الفك عن طريق تحرير المشبك
أجزاء التنظيف/التعقيم للخيارات
100% اختبار هيدروليكي / 100% فحص
العمليات
المشغلات
مشغل من الفولاذ المقاوم للصدأ
وحدات للتحكم والإشارة الذكية:
تحكم C-top
تحكم IL-top (محدد الموضع)
توصيل كهربائي
توصيل ناقل AS-I
الاتصال:
مشبك، ملحوم ومسنن، مشفه، إلخ.
الحجاب الحاجز مبدأ العمل
رسم:
- يتم تشغيل صمام إثبات الخلط من النوع الرفع عن بعد بواسطة الهواء المضغوط. عادة ما يكون مغلقًا قبل التشغيل.
- يتكون صمام إثبات الخلط من قابسين مستقلين، واللذين يشكلان غرفة تسرب إلى الغلاف الجوي في ظل حالة التشغيل العادية. عندما يتسبب الفشل العرضي في حدوث تسرب، يتدفق الوسط إلى الغرفة ويتم تفريغه عند منفذ المخرج.
- يتم إغلاق غرفة التسرب عندما يعمل الصمام، ويمكن للوسط أن يتدفق عبر خط أنابيب واحد إلى آخر. يمكن تنظيف هذا الصمام في مكانه. تتوفر العديد من خيارات مجموعة CIP و SIP للمستخدمين. (راجع خيارات وظيفة التعقيم بالتنظيف)
- يمكن لنظام التنظيف تنظيف الجذع العلوي والسفلي وغرفة التسرب، مما يضمن أن يكون الصمام عالي النظافة. نظام التنظيف الفعال يجعل السائل الخاص بالتنظيف في مكانه (CIP) يغسل مباشرة كل جسم الصمام الداخلي، ويستغرق وقتًا أقصر من نظام التنظيف الشائع.
- فائدة أخرى للنظام عالي التنظيف هي أنه يمكن تطبيق صمام إثبات الخلط من النوع الرفع على المعالجة المعقمة. إذا قام المستخدم بإدخال البخار في خط أنابيب CIP، فسوف يشكل النظام درعًا يمكنه عزل الهواء.
