تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | وحدة التحكم | القوة: | DC.24V |
|---|---|---|---|
| الضغط الهوائي: | 1.5 بار - 7 بار (22psi إلى 102psi) | مستوى الحماية: | IP67 |
| وضعية التشغيل: | عملية تعمل بالهواء المضغوط | ضغط العمل: | 10بار |
| الهيكل: | يمكن أن يكون مع موقع | ||
| إبراز: | جهاز تحديد موقع الصمام الهوائي,ميضعة الصمام الرقمي,digital valve positioner |
||

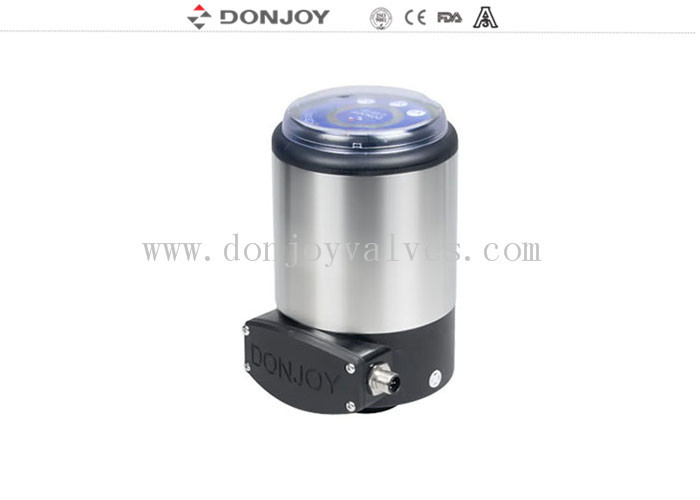

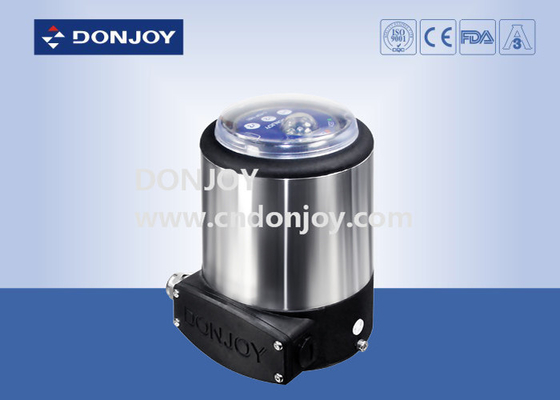

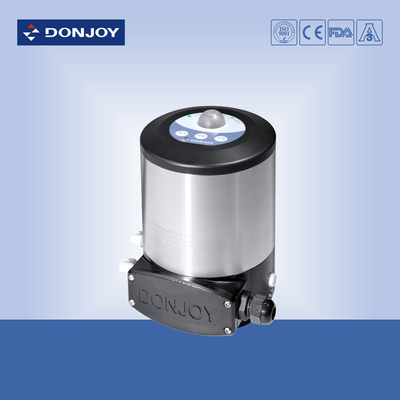

محدد/وحدة تحكم C-Top ذكي مع IO Link
المواصفات
|
اسم المنتج |
محدد موضع صمام ذكي |
|
الوسط |
هواء مضغوط مشحم، غازات خاملة |
|
درجة حرارة التشغيل القصوى |
70 درجة مئوية |
|
ضغط التشغيل |
1.5 بار - 7 بار (22 رطل لكل بوصة مربعة إلى 102 رطل لكل بوصة مربعة) |
|
الموصل |
G1/8" |
|
مستوى الحماية |
IP67 |
|
تدفق الهواء |
200NL |
|
الشوط |
الحد الأدنى 3 مم؛ الحد الأقصى 70 مم |
|
الحد الأقصى لوحدات C - TOP |
31 وحدة C - TOP |
|
كابل التوصيل |
2 متر |
|
AS-I BUS |
الحد الأقصى للطول: 1 متر |
|
الوظيفة |
للتحكم في موضع الصمام |
|
الميزة |
مستشعر موضع حثي |
التطبيقات
C - TOP هو جهاز تحكم هوائي مصمم لضمان التحكم الأمثل في الصمام.
إنه متوافق مع معظم أنظمة PLC الأوتوماتيكية. في صناعة الأغذية والمشروبات والصيدلة،

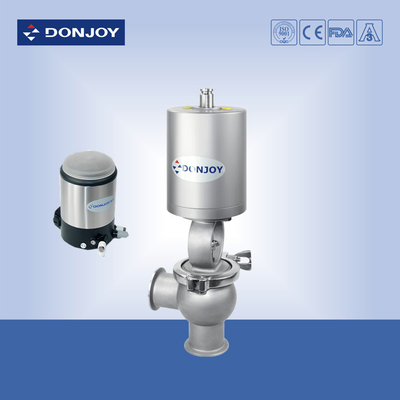

يمكن تركيبه على جميع أنواع الصمامات الهوائية مثل صمام مقاوم للخلط، وصمام فراشة، وصمام كروي، وصمام غشاء، وصمام عكسي وصمام كروي وما إلى ذلك.
التصميم والميزات
توصيل المستشعرات بصمام الملف اللولبي (المشغل) بسهولة وسرعة واقتصادية عن طريق إتقان AS - I BUS.
نظرًا لانخفاض الكابلات إلى حد كبير، يصبح التركيب والتشغيل أكثر ملاءمة.
إلى جانب ذلك، يتم تقصير وقت البدء، ويمكن تجنب بعض المشاكل الخفية في التثبيت. الأجزاء هي نفسها C - TOP القياسي. الجزء الوحيد الذي تم تغييره هو البطاقة المدمجة. موصل عزل AS - I وموصل الكابل نفسه.
وحدة التحكم في صمام C - TOP - - 2014
إصدار تنظيم الإزاحة
|
الموديل |
المستشعر |
صمام الملف اللولبي |
الطاقة |
التوصيل |
ملاحظات |
|
1421-05-S1-V1 |
1 |
1 |
تيار مستمر. 24 فولت |
توصيل الكابل |
بإجراء واحد |
|
1421-05-S1-V2 |
1 |
2 |
تيار مستمر. 24 فولت |
توصيل الكابل |
بإجراء مزدوج |
|
1421-05-S1-V3 |
1 |
3 |
تيار مستمر. 24 فولت |
توصيل الكابل |
ثلاثة تأثيرات (صمام مقاوم للخلط) |
|
1421-05-S1-V1-AS |
1 |
1 |
تيار مستمر. 24 فولت |
AS-I BUS |
بإجراء واحد |
|
1421-05-S1-V2-AS |
1 |
2 |
تيار مستمر. 24 فولت |
AS-I BUS |
بإجراء مزدوج |
|
1421-05-S1-V3-AS |
1 |
3 |
تيار مستمر. 24 فولت |
AS-I BUS |
ثلاثة تأثيرات (صمام مقاوم للخلط) |
إصدار التنظيم الميكانيكي
|
الموديل |
المستشعر |
صمام الملف اللولبي |
الطاقة |
التوصيل |
ملاحظات |
|
1421-05-S1-V1-M |
1 |
1 |
تيار مستمر. 24 فولت |
توصيل الكابل |
بإجراء واحد |
|
1421-05-S1-V1-M |
2 |
1 |
تيار مستمر. 24 فولت |
توصيل الكابل |
بإجراء واحد |
|
1421-05-S1-V2-M |
2 |
2 |
تيار مستمر. 24 فولت |
توصيل الكابل |
بإجراء مزدوج |
|
1421-05-S1-V3-M |
3 |
3 |
تيار مستمر. 24 فولت |
توصيل الكابل |
ثلاثة تأثيرات (صمام مقاوم للخلط) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
تيار مستمر. 24 فولت |
AS-I BUS |
بإجراء واحد |
|
1421-05-S1-V1-AS-M |
2 |
1 |
تيار مستمر. 24 فولت |
AS-I BUS |
بإجراء واحد |
|
1421-05-S1-V2-AS-M |
2 |
2 |
تيار مستمر. 24 فولت |
AS-I BUS |
بإجراء مزدوج |
|
1421-05-S1-V3-AS-M |
3 |
3 |
تيار مستمر. 24 فولت |
AS-I BUS |
ثلاثة تأثيرات (صمام مقاوم للخلط) |
التركيب

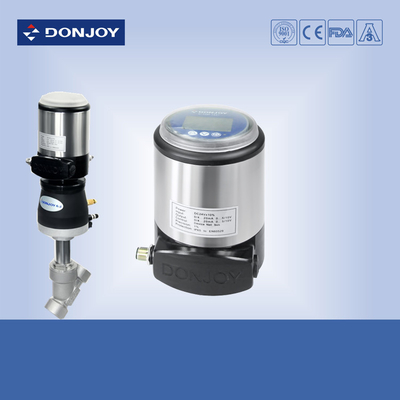

عرض المنتج
