تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | وحدة التحكم | القوة: | DC.24V |
|---|---|---|---|
| الضغط الهوائي: | 4-7BAR | مستوى الحماية: | IP67 |
| واجهة التشغيل:: | مفتاح | ضغط العمل: | 10بار |
| الأعلى. درجة حرارة العمل: | 70 | الأعلى. ج - أعلى الوحدات: | 31 ج - الوحدات العليا |
| إبراز: | جهاز تحديد موقع الصمام الهوائي,ميضعة الصمام الرقمي,digital valve positioner |
||

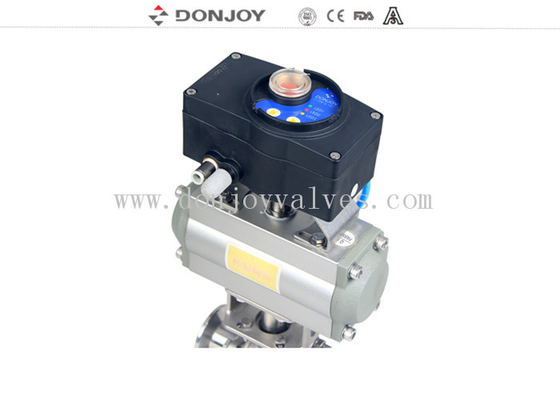

مشغل صمام ألومنيوم مع وحدة تحكم C TOP-1561 ذكية لإعادة PLC
الميزة التقنية
1 إدخال: PNP24VDC
2. خرج التغذية الراجعة: PNP DC24V & 4-20mA
3. مزود الطاقة: DC24V ± 10٪
4. اتصال الحافلة: AS-I BUS
5. الدقة: دقة تحديد المواقع المتكررة ≤ 0.2٪
6. التعديل: وظيفة الضبط التلقائي بزر واحد
7. وضع التشغيل: التشغيل اليدوي / التلقائي
8. وظيفة التشخيص المقاومة للتسرب
9. العرض: قسمان لون فاتح مفتوح: أخضر / أحمر ، إغلاق: أحمر / أخضر
10. نطاق الشوط: 0-180 درجة
تخصيص
| اسم المنتج | محدد موضع الصمام الذكي |
| الوسط | هواء مضغوط مشحم ، غازات خاملة |
| درجة حرارة التشغيل القصوى | 70 درجة مئوية |
| ضغط التشغيل | 1.5 بار - 7 بار (22 رطل لكل بوصة مربعة إلى 102 رطل لكل بوصة مربعة) |
| موصل | G1 / 8" |
| مستوى الحماية | IP67 |
| تدفق الهواء | 200NL |

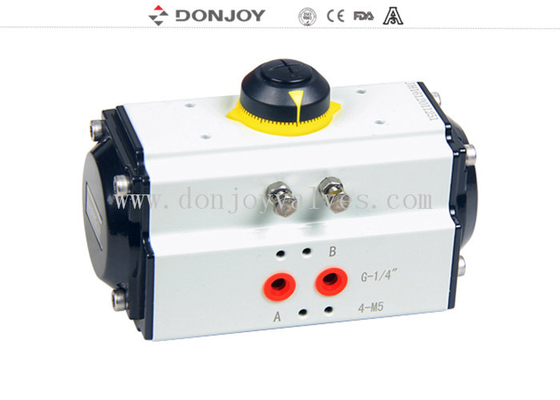

| ميزة | مشغل هوائي مزدوج المفعول |
| بناء | يمكن أن يكون مع مستشعر الموضع |
| السكتة الدماغية | 180 درجة |
| الحد الأقصى لوحدات C - TOP | 31 وحدة C - TOP |
| كابل التوصيل | 2 م |
| AS-I BUS | الحد الأقصى للطول: 1 متر |
التطبيقات
C - TOP هو جهاز تحكم هوائي مصمم لضمان التحكم الأمثل في الصمام.
إنه متوافق مع معظم نظام PLC الأوتوماتيكي. في صناعة الأغذية والمشروبات والصيدلة ،
يمكن تثبيته على جميع أنواع الصمامات الهوائية مثل صمام مقاوم للخلط ، صمام فراشة ، صمام كروي ، صمام الحجاب الحاجز ، صمام عكسي وصمام أرضي وما إلى ذلك.
التصميم والميزات

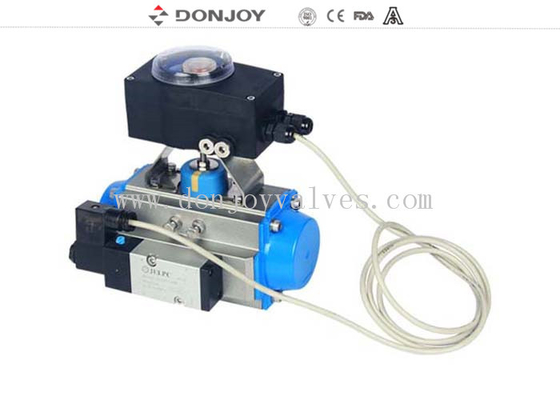

توصيل المستشعرات بصمام الملف اللولبي (المشغل) بسهولة وسرعة واقتصادية عن طريق إتقان AS - I BUS.
نظرًا لانخفاض الكابلات إلى حد كبير ، يصبح التثبيت والبدء أكثر ملاءمة.
إلى جانب ذلك ، يتم تقصير وقت البدء ، ويمكن تجنب بعض المشاكل الخفية في التثبيت. الأجزاء هي نفسها C - TOP القياسي. الجزء الوحيد الذي تم تغييره هو البطاقة المدمجة. موصل عزل AS - I وموصل الكابل نفسه.
وحدة التحكم في صمام C - TOP - - 2014
إصدار تنظيم الإزاحة
|
نموذج |
جهاز استشعار |
صمام الملف اللولبي |
قوة |
اتصال |
ملاحظات |
|
1421-05-S1-V1 |
1 |
1 |
DC. 24V |
توصيل الكابل |
مفعول واحد |
|
1421-05-S1-V2 |
1 |
2 |
DC. 24V |
توصيل الكابل |
مزدوج المفعول |
|
1421-05-S1-V3 |
1 |
3 |
DC. 24V |
توصيل الكابل |
ثلاثة تأثيرات (صمام مقاوم للخلط) |
|
1421-05-S1-V1-AS |
1 |
1 |
DC. 24V |
AS-I BUS |
مفعول واحد |
|
1421-05-S1-V2-AS |
1 |
2 |
DC. 24V |
AS-I BUS |
مزدوج المفعول |
|
1421-05-S1-V3-AS |
1 |
3 |
DC. 24V |
AS-I BUS |
ثلاثة تأثيرات (صمام مقاوم للخلط) |
إصدار التنظيم الميكانيكي
|
نموذج |
جهاز استشعار |
صمام الملف اللولبي |
قوة |
اتصال |
ملاحظات |
|
1421-05-S1-V1-M |
1 |
1 |
DC. 24V |
توصيل الكابل |
مفعول واحد |
|
1421-05-S1-V1-M |
2 |
1 |
DC. 24V |
توصيل الكابل |
مفعول واحد |
|
1421-05-S1-V2-M |
2 |
2 |
DC. 24V |
توصيل الكابل |
مزدوج المفعول |
|
1421-05-S1-V3-M |
3 |
3 |
DC. 24V |
توصيل الكابل |
ثلاثة تأثيرات (صمام مقاوم للخلط) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
DC. 24V |
AS-I BUS |
مفعول واحد |
|
1421-05-S1-V1-AS-M |
2 |
1 |
DC. 24V |
AS-I BUS |
مفعول واحد |
|
1421-05-S1-V2-AS-M |
2 |
2 |
DC. 24V |
AS-I BUS |
مزدوج المفعول |
|
1421-05-S1-V3-AS-M |
3 |
3 |
DC. 24V |
AS-I BUS |
ثلاثة تأثيرات (صمام مقاوم للخلط) |
