تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product Name: | Explosion proof electronic actuator | درجة مقاومة للانفجار: | إكسد II BT4 |
|---|---|---|---|
| النوع: | حدث الانفجار | نوع المحرك: | ON/OFF TYPE |
| الحجم: | EX-DJ-5 | انتاج |: | الإخراج النشط |
| إبراز: | جهاز تحديد موقع الصمام الهوائي,مُوَضِّع ثُنائي التَّأثير,double acting positioner |
||

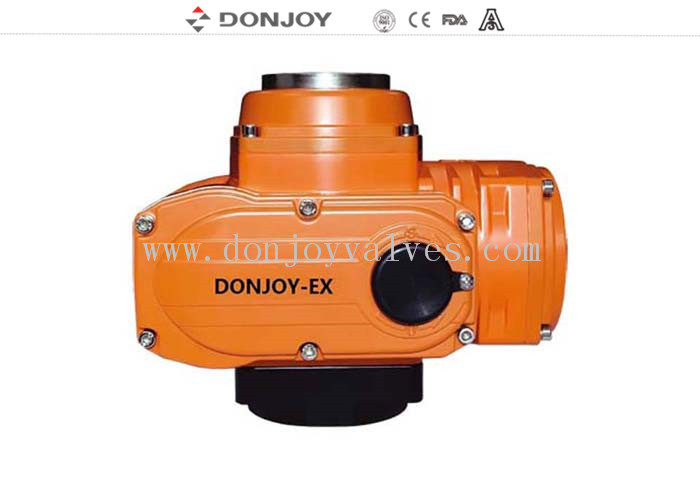

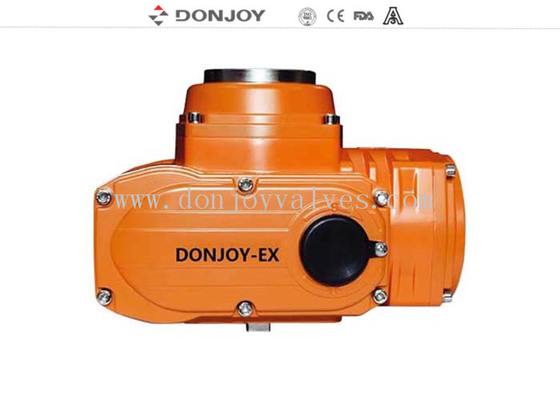

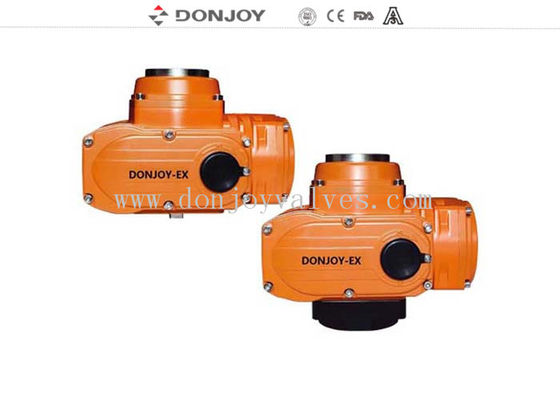

مشغل كهربائي دوار إلكتروني صغير DC24V مقاوم للانفجار EXD II BT4 لصمام الكرة وصمام الفراشة
المواصفات
|
المنتج |
مشغل كهربائي دوار إلكتروني صغير DC24V مقاوم للانفجار EXD II BT4 لصمام الكرة وصمام الفراشة |
|
الطاقة |
DC24V |
|
الحجم |
EX-DJ-5,EX-DJ-10,EX-DJ-20,EX-DJ-40 |
|
الطور |
أحادي الطور / ثلاثي الطور |
|
مشغل كهربائي |
مقاوم للانفجار |
|
مستوى مقاومة الانفجار |
EXD II BT4 |
|
وقت التشغيل/الإيقاف |
10S-45S |
|
عزم الدوران |
20N.M-600N.M |
|
أحادي الطور |
AC24V/110V/220V/50HZ/60HZ |
|
التردد |
50HZ/60HZ |
|
الاستخدام |

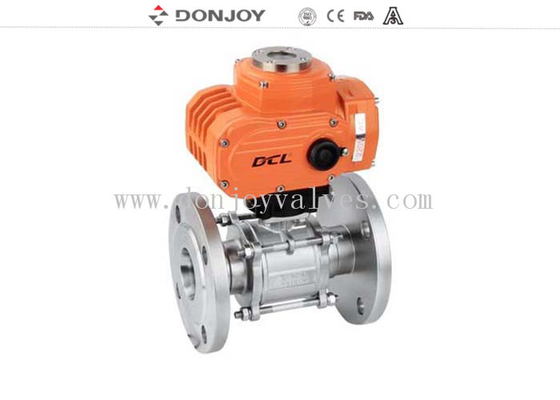

لصمام الكرة وصمام الفراشة |
|
الإخراج |
إخراج نشط |
نوع المنتج
نوع المفتاح القياسي (B)
يتم إجراء تشغيل/إيقاف الصمامات بواسطة دائرة التبديل مع إخراج إشارة تلامس نشطة يمكن أن تظهر حالة مفتوحة بالكامل أو مغلقة بالكامل للصمامات.
نوع التلامس السلبي (S)
يتم إجراء تشغيل/إيقاف الصمامات بواسطة دائرة التبديل مع إخراج إشارة تلامس سلبية يمكن أن تظهر حالة مفتوحة بالكامل أو مغلقة بالكامل للصمامات.
نوع إشارة الموضع (K)
يتم إجراء تشغيل/إيقاف الصمامات بواسطة دائرة التبديل مع إخراج مجموعة نسبية من إشارات التيار المفتوحة أو المغلقة
نوع إشارة درجة الفتح (R)
يتم التحكم في زاوية فتح الصمامات بواسطة دائرة التبديل، مع إخراج مقياس الجهد لإشارة المقاومة المقابلة لزاوية فتح الصمامات.
النوع المعدل (A)
يتم إجراء التنظيم والتحكم الذكيين عن طريق استقبال الإشارة القياسية 4-20mA DC,0-10V,DC أو 1-5V.DC التي يتم إخراجها بواسطة أجهزة الكمبيوتر الخاصة بالأجهزة، كما يتم إخراج إشارة التغذية المرتدة القياسية 4-20mA DC.
جدول الاختيار
|
إخراج الإشارة التناظرية النوع المعدل مشغل كهربائي
|
الحجم | عزم الدوران | حجم الصمام الموصى به | |
| صمام الفراشة | صمام الكرة | |||
| DJ-5 | 30S-50N.M | ≤4"-DN100 | ≤2.5" | |
| DJ-10 | 30S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| DJ-20 | 30S-200N.M | - | DN80-4" | |
1. النوع المعدل - إخراج الإشارة التناظرية: يعني أن المشغل الكهربائي لديه وظيفة تعديل،
إدخال إشارة تناظرية 4-20mA و 0-10v، وإخراج إشارة تناظرية 4-20mA في نفس الوقت.
2. النوع E - النوع المعدل: مصدر الطاقة DC: DC24V/50HZ/60HZ
3. النوع E - النوع المعدل: مصدر طاقة أحادي الطور: AC24V/110V/220V/50HZ/60HZ
4. النوع E - النوع المعدل: مصدر طاقة ثلاثي الطور: AC380C/50HZ/60HZ
|
التيار المباشر إخراج سلبي نوع التشغيل/الإيقاف مشغل كهربائي
|
الحجم | عزم الدوران | حجم الصمام الموصى به | |
| صمام الفراشة | صمام الكرة | |||
| DJ-5 | 10S-50N.M | ≤4"-DN100 | ≤2.5" | |
| DJ-10 | 10S-100N.M |
5"DN125 12"-DN300 |
DN65-3" | |
| DJ-20 | 15S-200N.M | - | DN80-4" | |
1. نوع التشغيل/الإيقاف بالتيار المباشر - الإخراج السلبي: يعني أن المشغل الكهربائي لديه فقط وظيفة الفتح والإغلاق، ولا يمكنه تحقيق وظيفة تعديل موضع الصمام مع إخراج إشارات الموضع السلبية (الفتح والإغلاق)
2. النوع F - نوع التشغيل/الإيقاف، مصدر طاقة التيار المباشر: DC24V/50HZ/60HZ
