تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | مربع صمام موضع | القوة: | DC.24V |
|---|---|---|---|
| الضغط الهوائي: | 4-7BAR | شهادة حماية الانفجار: | BT2 إعادة التدوين |
| السمة: | ذكي | واجهة التشغيل:: | شاشة LCD |
| ضغط العمل: | 10بار | ||
| إبراز: | ميضعة الصمام الرقمي,مُوَضِّع ثُنائي التَّأثير,double acting positioner |
||

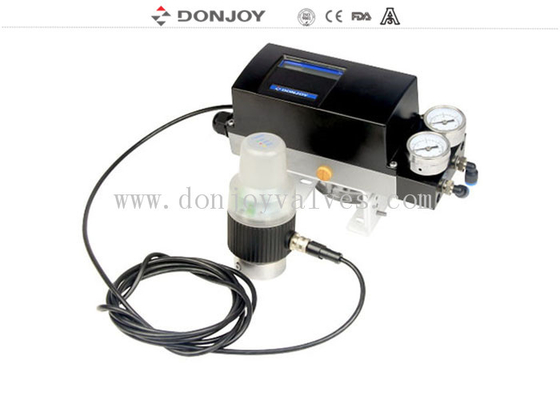

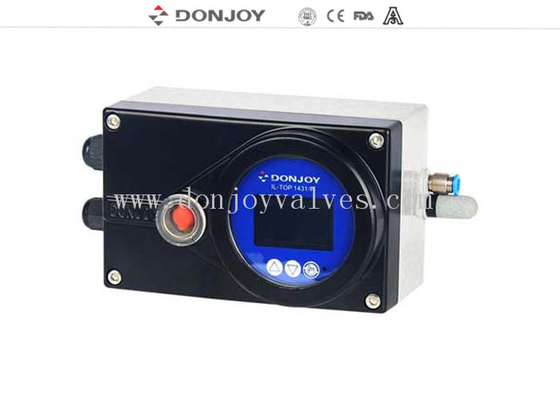

موقف صمام ذكي من النوع المربع لصمام كرة غير الاحتفاظ
المواصفات
|
اسم المنتج |
جهاز تحديد موقع الصمام الذكي من النوع المربع |
|
القوة |
DC.24V |
|
ضغط العمل |
10 بار |
|
الضغط الجوي |
4-7 بار |
|
المواد |
SS304 / 316 |
|
درجة حرارة العمل |
10 درجة مئوية ~ 130 درجة مئوية (-10 درجة مئوية ~ 150 درجة مئوية لصمام مقعد الزاوية وصمام الكرة الأرضية) |
|
مستوى الحماية |
IP67 |
|
الوظيفة القياسية |
0/4-20mA إلى 0-5/10V مدخل إشارة |
|
وظيفة اختيارية |
0/4-20mA، 0-5/10V مخرج ردود فعل الموقف |
|
وظيفة اختيارية |
جهاز شبكة ولكن التحكم |
|
واجهة التشغيل |
شاشة LCD |
|
التعبئة |
حزمة الفقاعات لكل صمام التعبئة الخارجية هي كرتون أو صناديق خشبية معقودة. أو حسب طلب العملاء عادة في غضون 20 يوماً بعد تلقي دفعة مقدمة عبر الطرق. |
|
اختياري |
غسيل: NBR / MVQ / FPM |
ميزة الوظيفة
شهادة حماية من الانفجارات: EXD II BT4
مستوى الحماية: IP67
مدخل الإشارة: 0-4/20mA، 0-5/10V
ردود فعل الإشارة: 0-4 / 20mA ، 0-5 / 10V
بروتوكول BUS: DEVICE NET BUS
السمة التقنية
يمكن استخدام جهاز التحكم كجهاز تحديد المواقع أو جهاز تحكم العملية.
كجهاز تحديد الموقع، يمكن أن يضع وضع الصمام وفقًا لنقطة الإعداد.
كجهاز تحكم في العملية، ستتلقى MPU الإشارة من التحكم عن طريق مقارنة قيمة وضع الصمام مع الموقف الفعلي للصمام، من خلال خوارزمية التحكم PIC،سوف تحرك وحدة التحكم في العملية الصمام إلى الموقع المستهدف الدقيق للصمام.
يتكون جهاز التحكم من وحدة MPU ووحدة الكشف عن طريق التحكم في الإشارة وجهاز الكشف عن الموقع وشاشة LCD ولوحة المفاتيح والصمام الكهربائي الخ.

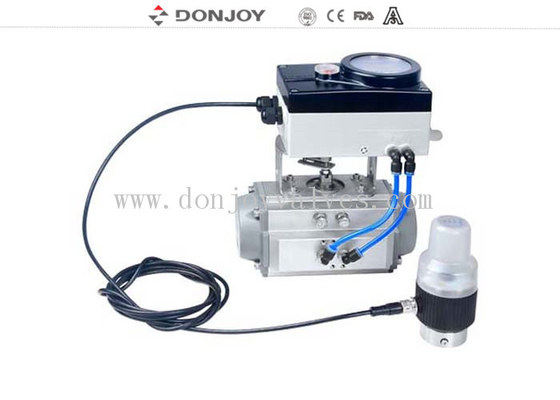

التثبيت
يمكن تقديم محركات السفر الزاوي، مثل صمام الفراشة، صمام الكرة والصمامات الخ.
المواصفات: 1 بوصة - 12 بوصة، DN25 - DN200
معلومات الطلب
تحكم مربع IL-TOP-S
|
النموذج |
السمة |
ردود الفعل عن الموقف |
الوصف |
|
IL-TOP-S-001-M |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
عمل واحد |
|
IL-TOP-S-002-M |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
عمل مزدوج |
|
IL-TOP-S-001 |
جهاز تحديد الموقع + التحكم في العملية |
لا |
عمل واحد |
|
IL-TOP-S-002 |
جهاز تحديد الموقع + التحكم في العملية |
لا |
عمل مزدوج |
|
IL-TOP-S-001-BUS |
جهاز تحديد الموقع + التحكم في العملية + BUS |
واحد العمل + BUS |
|
|
IL-TOP-S-002-BUS |
جهاز تحديد الموقع + التحكم في العملية + BUS |
مزدوج التصرف + BUS |
جهاز تحكم مربع IL-TOP-S (حماية من الانفجار: EXD II BT4)
|
النموذج |
السمة |
ردود الفعل عن الموقف |
الوصف |
|
IL-TOP-S-001-M-EX |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
مستويات الانفجار ذات التأثير الواحد |
|
IL-TOP-S-002-M-EX |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
التأثير المزدوج - مستويات الانفجار |
|
IL-TOP-S-001-EX |
جهاز تحديد الموقع + التحكم في العملية |
لا |
مستويات الانفجار ذات التأثير الواحد |
|
IL-TOP-S-002-EX |
جهاز تحديد الموقع + التحكم في العملية |
لا |
التأثير المزدوج - مستويات الانفجار |
|
IL-TOP-S-001-BUS-EX |
جهاز تحديد الموقع + التحكم في العملية + BUS |
الحماية من الانفجارات |
|
|
IL-TOP-S-002-BUS-EX |
جهاز تحديد الموقع + التحكم في العملية + BUS |
مزدوج التأثير، BUS - حماية من الانفجار |
تعليمات التثبيت
