تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | موقف الصمام | القوة: | DC.24V |
|---|---|---|---|
| الضغط الهوائي: | 4-7BAR | مستوى الحماية: | IP67 |
| السمة: | ذكي | واجهه المستخدم:: | شاشة LCD |
| ضغط العمل: | 10بار | وضعية التشغيل: | هوائي |
| المواد: | سس304/316 | ||
| إبراز: | ميضعة الصمام الرقمي,مُوَضِّع ثُنائي التَّأثير,double acting positioner |
||

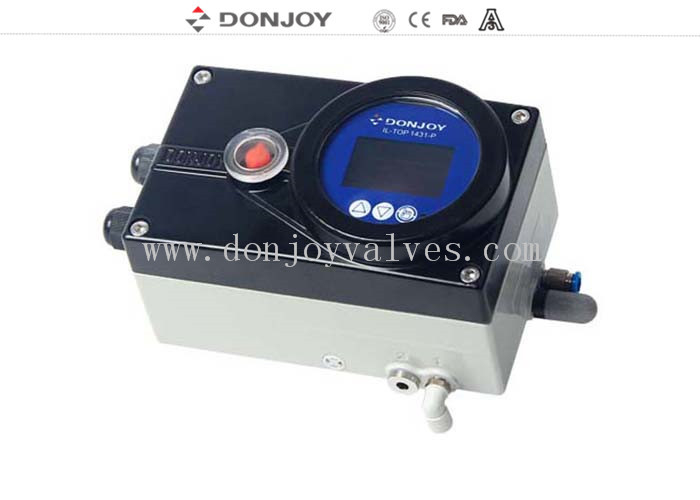

جودة عالية DC24V ردود الفعل صمام الفراشة الفردية IL-ToP 4-20mA / 0-5V
المواصفات
|
اسم المنتج |
جهاز تحديد موقع الصمام الذكي من النوع المربع |
|
القوة |
DC.24V |
|
ضغط العمل |
10 بار |
|
الضغط الجوي |
4-7 بار |
|
المواد |
SS304 / 316 |
|
درجة حرارة العمل |
-10°C ~ 130°C (-10 درجة مئوية ~ 150 درجة مئوية لصمام مقعد الزاوية وصمام الكرة الأرضية) |
|
مستوى الحماية |
IP67 |
|
الوظيفة القياسية |
0/4-20mA إلى 0-5/10V مدخل إشارة |
|
واجهة |
شاشة LCD |
|
السمة |
يمكن أن يكون مع جهاز التشغيل |
|
الهيكل |
نوع مربع |
ميزة الوظيفة
شهادة حماية من الانفجارات: EXD II BT4
مستوى الحماية: IP67
مدخل الإشارة: 0-4/20mA، 0-5/10V
ردود فعل الإشارة: 0-4 / 20mA ، 0-5 / 10V
بروتوكول BUS: DEVICE NET BUS
السمة التقنية
يمكن استخدام جهاز التحكم كجهاز تحديد المواقع أو جهاز تحكم العملية.
كجهاز تحديد الموقع، يمكن أن يضع وضع الصمام وفقًا لنقطة الإعداد.
كجهاز تحكم في العملية ، ستتلقى MPU الإشارة من التحكم من خلال مقارنة قيمة وضع وضع الصمام مع الموقف الفعلي للصمام ، من خلال خوارزمية التحكم PIC ،سيضغط وحدة التحكم في العملية الصمام إلى الموقع المستهدف الدقيق للصمام.
يتكون جهاز التحكم من وحدة MPU ووحدة الكشف عن طريق التحكم في الإشارة وجهاز الكشف عن الموقع وشاشة LCD ولوحة المفاتيح والصمام الكهربائي الخ.
التثبيت

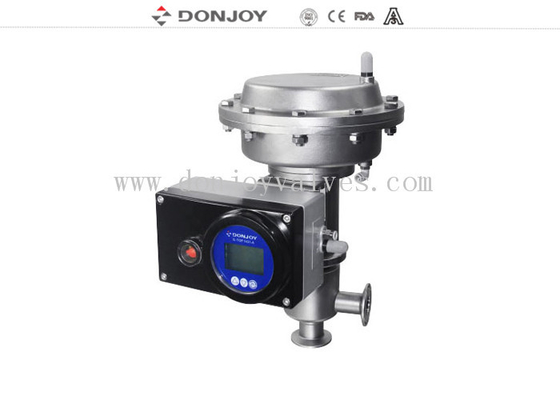

يمكن تقديم محركات السفر الزاوي، مثل صمام الفراشة، صمام الكرة والصمامات الخ.
المواصفات: 1" - 12" DN25 - DN200
معلومات الطلب
تحكم مربع IL-TOP-S
|
النموذج |
السمة |
ردود الفعل عن الموقف |
الوصف |
|
IL-TOP-S-001-M |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
عمل واحد |
|
IL-TOP-S-002-M |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
عمل مزدوج |
|
IL-TOP-S-001 |
جهاز تحديد الموقع + التحكم في العملية |
لا |
عمل واحد |
|
IL-TOP-S-002 |
جهاز تحديد الموقع + التحكم في العملية |
لا |
عمل مزدوج |
|
IL-TOP-S-001-BUS |
جهاز تحديد الموقع + التحكم في العملية + BUS |
واحد العمل + BUS |
|
|
IL-TOP-S-002-BUS |
جهاز تحديد الموقع + التحكم في العملية + BUS |
مزدوج التصرف + BUS |
جهاز تحكم مربع IL-TOP-S (حماية من الانفجار: EXD II BT4)
|
النموذج |
الرسومأور
|
ردود الفعل عن الموقف |
الوصف |
|
L-TOP-S-001-M-EX |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
مستويات الانفجار ذات التأثير الواحد |
|
IL-TOP-S-002-M-EX |
جهاز تحديد الموقع + التحكم في العملية |
4-20mA/0-5/10V |
التأثير المزدوج - مستويات الانفجار |
|
IL-TOP-S-001-EX |
جهاز تحديد الموقع + التحكم في العملية |
لا |
مستويات الانفجار ذات التأثير الواحد |
|
IL-TOP-S-002-EX |
جهاز تحديد الموقع + التحكم في العملية |
لا |
التأثير المزدوج - مستويات الانفجار |
|
IL-TOP-S-001-BUS-EX |
جهاز تحديد الموقع + التحكم في العملية + BUS |
الحماية من الانفجارات |
|
|
IL-TOP-S-002-BUS-EX |
جهاز تحديد الموقع + التحكم في العملية + BUS |
مزدوج التأثير، BUS - حماية من الانفجار |
تعليمات التثبيت
عرض المنتج
