تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | 304/316 ل | الحجم: | DN10 - DN300 ، 1/2 " - 12" |
|---|---|---|---|
| العملية: | مقبض الموضع متعدد الموضع البلاستيكي | وضع اتصال: | مثبت |
| الهيكل: | مقبض متعدد الموضع وصمام الفراشة | درجة حرارة الوسائط: | ميدوم |
| إبراز: | صمامات الفراشة من الفولاذ المقاوم للصدأ,صمام فراشة منوع,pneumatic butterfly valve |
||

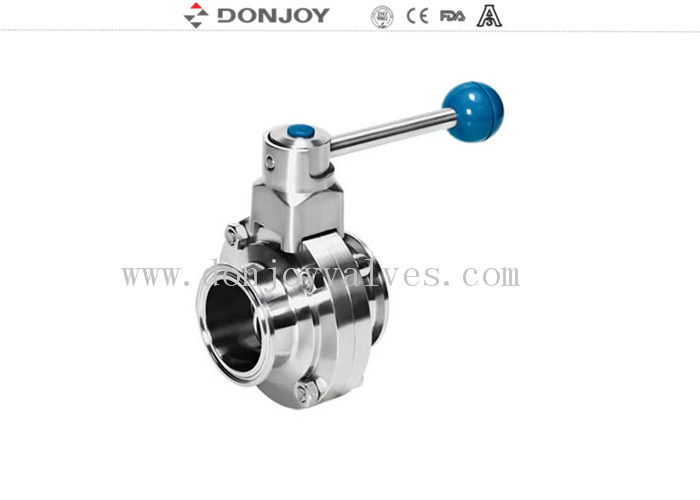

صمام فراشة يعمل بنظام المشبك من الفولاذ المقاوم للصدأ، نهاية عالية النقاء، مقبض سحب
اسم المنتج
صمام فراشة ملحوم صحي,
صمام فراشة صحي من الفولاذ المقاوم للصدأ بثلاث قطع,
صمام فراشة صحي من الفولاذ المقاوم للصدأ بخيط,
صمام فراشة صحي من الفولاذ المقاوم للصدأ بمشبك,
صمام فراشة يدوي صحي من الفولاذ المقاوم للصدأ (3A، DIN، SMS، ISO، RJT، DS، BS)
المواصفات الفنية
الحد الأقصى للضغط: 10 بار (DN25-DN100)، 8 بار (DN125-DN150)، 5 بار (DN200-DN300)
الحد الأدنى للضغط: 0.2 بار
درجة حرارة التشغيل: -10 درجة مئوية إلى +120 درجة مئوية (EPDM)
المواصفات
|
اسم المنتج: |
صمام فراشة من الفولاذ المقاوم للصدأ، نهاية مشبك SS316L/304 صمام مقبض سحب عالي النقاء |
|
مادة جسم الصمام: |
SS304/316L |
|
مادة الختم: |
EPDM (قياسي) FPM/SILICON/NBR، FDA177.2600 |
|
أقصى ضغط تشغيل: |
5 بار |
|
أقصى درجة حرارة تشغيل: |
120 درجة مئوية |
|
الحجم المتاح: |
DN10-DN300، 1/2"-12" |
|
التوصيل المتاح: |
مشبك/لحام/خيط/توصيل خاص |
|
المعيار المتاح: |
3A/DIN/SMS/RJT/ISO/IDF |
|
التشغيل: |
يدوي، هوائي، كهربائي |
|
تطبيق المقبض: |
مقبض ذو وضعين، مقبض ذو ثلاثة أوضاع، سحب بأربعة أوضاع مقبض، مقبض بلاستيكي متعدد الأوضاع ومقبض متعدد الأوضاعمقبض من الفولاذ المقاوم للصدأ |
|
التحكم: |
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
|
الشهادة: |
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600، ISO |
|
نطاق التطبيق: |
الألبان، الأطعمة، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
|
طراز المقبض البلاستيكي متعدد الأوضاع: |
رقم VSB04 / رقم VSB06 / رقم VSB08 |
|
تركيب المقبض: |
على جانب واحد من الصمام |
وصف المنتج:
مادة الصمام: AISI304، AISI316L
معيار الصمام: DIN/SMS/3A/ISO/IDF
التحكم في تدفق خط الأنابيب: DN25-150&1"-6"، يطبق على نظام خط أنابيب الفولاذ المقاوم للصدأ
مبدأ التشغيل: تشغيل يتم التحكم فيه عن بعد بواسطة تروس القيادة أو التشغيل اليدوي بواسطة المقبض
ثلاثة أشكال قيادة: مغلق عادةً، مفتوح عادةً ومفتوح ومغلق بواسطة أنبوبين هوائيين بشكل منفصل.
الوسط: البيرة، الألبان، المشروبات، الصيدلة.
التصميم والميزات
تصميم مضغوط وقوي
الأحجام المتوفرة DN25-DN300 (1/2"-12")
المقبض متعدد الأوضاع مناسب حتى DN100/4"
مقبض السحب مناسب حتى DN25-DN300 (1/2"-12") PED97/23EC FDA.177.2600
يمكن تغيير جسم الصمام بأي نوع من التوصيلات
التشغيل
1. مقبض السحب
2. مقبض السحب مع مستشعر
3. مقبض الضبط الدقيق
4. مقبض متعدد الأوضاع
5. مقبض متعدد الأوضاع (النوع 09 بلاستيك أزرق)
6. مقبض متعدد الأوضاع (النوع 11 من الفولاذ المقاوم للصدأ)
7. مقبض متعدد الأوضاع (مقبض قابل للقفل من الفولاذ المقاوم للصدأ من النوع 13)
8. كهربائي
9. مشغل ألومينيوم
10. SS هوائي + C-top + محدد موضع...
عزم التشغيل (N.M
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
البيانات الفنية
|
الحجم |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5” |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3” |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
