تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | 304/316 ل | السطح: | RA≤0.8UM |
|---|---|---|---|
| العملية: | قوس ISO5211 | وضع اتصال: | مُشدّد، مُلحّم، خيط |
| الهيكل: | نوع هوائي | درجة حرارة الوسائط: | متوسطة |
| الحجم: | 1/2 '' - 10 '' ، dn10- dn250 | العلامة التجارية: | دونجوي |
| إبراز: | صمامات الفراشة من الفولاذ المقاوم للصدأ,صمام فراشة منوع,pneumatic butterfly valve |
||

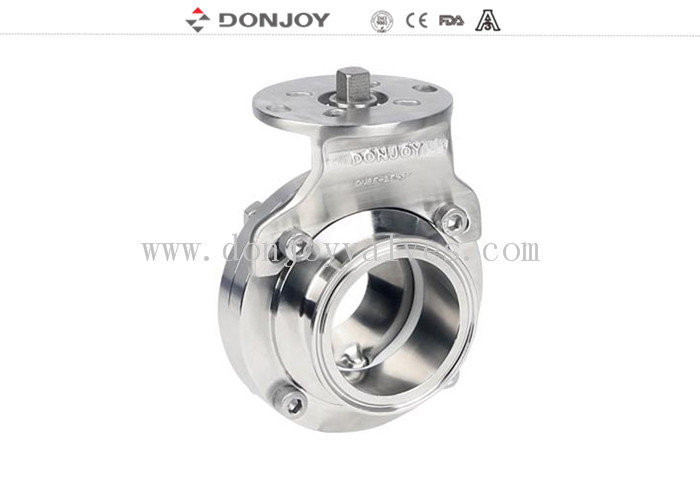

صمامات فراشة من الفولاذ المقاوم للصدأ عالية الجودة مقاس 1.5 بوصة مع دعامة ISO5211
المواصفات الفنية
أقصى ضغط: 10 بار (DN25-DN100)، 8 بار (DN125-DN150)، 5 بار (DN200-DN300)
أدنى ضغط: 0.2 بار
درجة حرارة التشغيل: -10 درجة مئوية إلى +120 درجة مئوية (EPDM)
تخصيص
|
اسم المنتج: |
صمامات فراشة من الفولاذ المقاوم للصدأ عالية الجودة مع دعامة ISO 5211 |
|
مادة جسم الصمام: |
SS304/316L |
|
مادة الختم: |
EPDM (قياسي) FPM/SILICON/NBR، FDA177.2600 |
|
أقصى ضغط تشغيل: |
5 بار |
|
أقصى درجة حرارة تشغيل: |
120 درجة مئوية |
|
الحجم المتاح: |
DN10-DN250, 1/2"-10" |
|
الاتصال المتاح: |
مشابك/لحام/خيوط/اتصال خاص |
|
المعيار المتاح: |
3A/DIN/SMS/RJT/ISO/IDF |
|
مشغل: |
مع دعامة ISO |
|
تطبيق المقبض إذا لزم الأمر: |
مقبض ذو موضعين، مقبض ذو ثلاثة أوضاع، سحب بأربعة أوضاع مقبض، مقبض بلاستيكي متعدد الأوضاع ومتعدد الأوضاع مقبض من الفولاذ المقاوم للصدأ |
|
التحكم: |
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
|
شهادة: |
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600، ISO |
|
نطاق التطبيق: |
الألبان، الأغذية، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
|
العلامة التجارية |
DONJOY |
|
حجم الدعامة |
11*11,14*14,17*17 |
التصميم والميزات
تصميم مضغوط وقوي
الأحجام المتوفرة DN25-DN250 (1/2"-10")
المقبض متعدد الأوضاع مناسب حتى DN100/4"
مقبض السحب مناسب حتى DN25-DN300 (1/2"-12") PED97/23EC FDA.177.2600
يمكن تغيير جسم الصمام بأي نوع من الاتصال
الاتصال
مشابك، ملحومة ومسننة، إلخ.
المعيار: RTJ، ISO، ISO1127، IDF، INCH، SMS، DIN، BPE...
التطبيق: يستخدم في صناعات تجهيز الأغذية والصيدلة والصناعات الكيماوية.
تفاصيل التعبئة والتغليف
عبوة فقاعية لكل صمام.
التعبئة الخارجية عبارة عن علب كرتون أو علب خشب رقائقي.
أو حسب طلب العملاء.
تفاصيل التسليم
عادة في غضون 20 يومًا بعد استلام الدفعة المقدمة T/T.
عزم الدوران التشغيلي (N.M)
|
DN25/1” |
DN40/1.5” |
DN50/2” |
2.5” |
DN65 |
3” |
DN80 |
DN100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
مقابض متنوعة
1. مقبض متعدد الأوضاع (فولاذ مقاوم للصدأ)
2. مقبض متعدد الأوضاع (بلاستيك أزرق)
3. مقبض سحب
4. مقبض الضبط الدقيق
5. صمام فراشة كهربائي
6. صمام فراشة هوائي (مع C-top، محدد موضع، مستشعر...)
البيانات الفنية للمقبض
|
الحجم |
L1 |
L2 |
ب |
 |
|
|
DN10-DN40 |
0.5-1.5” |
126 |
20.2 |
8 |
|
|
DN50 |
2” |
133 |
22.2 |
10 |
|
|
DN65 |
2.5-3” |
144 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
160 |
22.2 |
11 |
|
|
DN125-DN150 |
5-6” |
220 |
30.2 |
14 |
|
|
DN200-DN300 |
8-12” |
284 |
30.2 |
14 |
|
الحجم |
L1 |
L2 |
ب |
|
|
|
DN10-DN40 |
0.5-1.5” |
164 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
164 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
164 |
22.2 |
11 |
|
الحجم |
L1 |
L2 |
ب |
|
|
|
DN10-DN40 |
0.5-1.5” |
166 |
20.2 |
8 |
|
|
DN50-DN65 |
2”-3” |
166 |
22.2 |
10 |
|
|
DN80-DN100 |
3.5-4” |
166 |
22.2 |
11 |
|
|
DN125-DN150 |
5”-6” |
166 |
30.2 |
14 |
