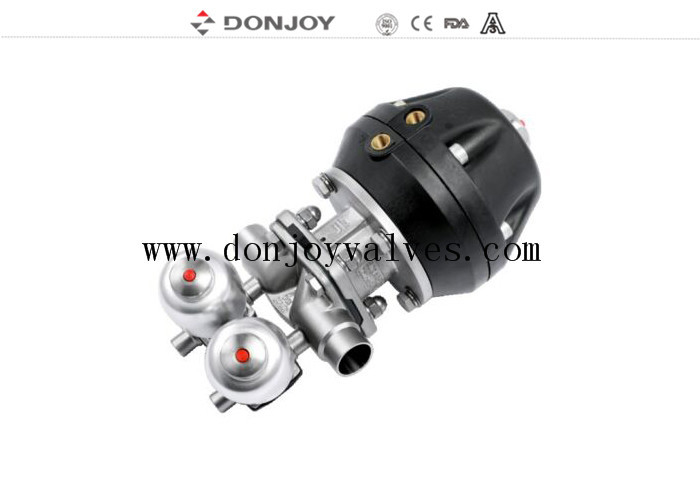

صمام الحائط الجوي متعدد الموانئ المجمع

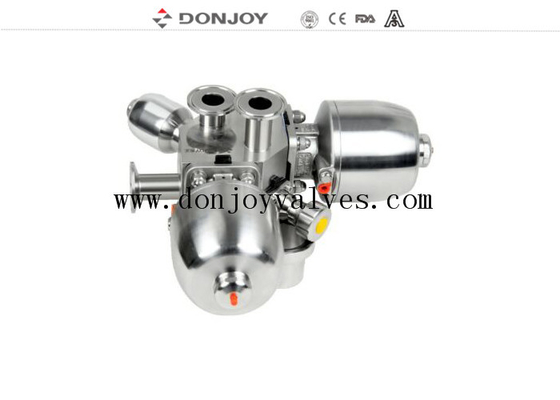

صمام الحجاب الحاجز متعدد المنافذ المدمج باللحام من دونجوي مع FDA EPDM/PTFE

المواصفات


الوصف
 تكوينات مختلفة لصمام الحجاب الحاجز
 1.      صمام الحجاب الحاجز مع محدد الموضع/ وحدة التحكم في العملية (IL-TOP)
 2.      صمام الحجاب الحاجز مع وحدة التحكم (C-Top)
 3.      منظم موضع الصمام
 4.      وحدة مستشعر الموضع
 5.      مقبض بلاستيكي
 6.      مقبض من الفولاذ المقاوم للصدأ
 7.      مشغل من الفولاذ المقاوم للصدأ
 8.      صمام الحجاب الحاجز الكهربائي
 9.      مشغل بلاستيكي
 10.    الجسم: صب/ تزوير


مبادئ التشغيل

1. يوفر الحجاب الحاجز ختم الجسم بالإضافة إلى ختم المقعد. لا توجد مسارات إلى البيئة الخارجية، لذا فهي مناسبة للعمليات المعقمة

2. عندما يتم إغلاق الصمام، تتحرك وسادة ضغط تدعم الحجاب الحاجز نحو سطح الإغلاق على الجسم. عندما تتحرك لوحة الضغط، ينثني الحجاب الحاجز ويُجبر على النزول على منطقة المقعد في منتصف الجسم وبالتالي إغلاق مسار التدفق عبر الجسم.

3. تمنع العلاقة المتبادلة بين الجسم ولوحة الضغط الضغط الزائد على الحجاب الحاجز

4. يمكن تشغيل الصمام يدويًا وتشغيلًا هوائيًا للتحكم في صمامات الملف اللولبي

شهادة صمام الحجاب الحاجز

1. تتوافق جميع الراتنجات والمواد المضافة الاصطناعية مع شهادة FDA.

2. يتم توثيق التركيب الكيميائي للمادة والخصائص الفيزيائية وعملية التصنيع.

3.3-a اتساق المصادقة

4.CE-PED/97/23/EC

5.EN 10204-3.1

حجاب الحاجز الخاص بالصمام

1. EPDM+PTFE (لاصق)تتميز أقراص الحجاب الحاجز بمقاومة كيميائية عالية، وثبات عالي، ومرونة جيدة، وعمر طويل، وإحكام إغلاق عالي، وعدم تدهور الشفرة، ولا تتأثر بتقلبات درجة الحرارة، وأداء ممتاز، سواء كانت دورة حرارية أو دورة باردة أو نظام تطهير بالبخار.

المواصفات: 1-3", DN20-DN80

درجة الحرارة: -20 إلى 120 درجة

2. EPDM+PTFE (منفصل) يمكنه تقليل تفاوت الحجاب الحاجز وإطالة عمر خدمة الحجاب الحاجز

المواصفات: 1-4", DN20-DN100

درجة الحرارة: -20 إلى 150 درجة

3 ختم واحد (EPDM/SILICONE/FPM)، يشتمل غشاء المطاط على طبقة من الألياف المفلكنة لتعزيز خصائصه الميكانيكية، ثم يتمتع الحجاب الحاجز في الضغط ودرجة الحرارة بثبات إغلاق عالي، وتعزيز تصلب الألياف في مسمار من الفولاذ المقاوم للصدأ، وذلك لضمان ربط أفضل للمطاط والمعادن معًا. لذا فهو مناسب للاستخدام في بيئة فراغ.

المواصفات: 1-4", DN20-DN100

درجة الحرارة: -10 إلى 120 درجة

4. حشية الحجاب الحاجز الصغيرة (EPDM، SILICONE، FPM، EPDM+PTFE)

المواصفات: 1/4"-3/4", DN6-DN15

درجة الحرارة: -20 إلى 150 درجة

المعالجة السطحية:

1. للتلميع الميكانيكي: Ra الداخلي <0.5 ميكرومتر، خارجي: من 1-4" تفجير رملي، أقل من 1" مع تلميع المرآة

مجموعة الصمامات

 صمام GMP: يستخدم بشكل أساسي في المياه عالية النقاء أو نظام توزيع آخر من نقطة المياه في طريق الأنبوب الرأسي، والذي يمكن أن يقلل بشكل فعال من خط الأنابيب deadleg. أحد الصمامات الموجودة في وضع رأسي، يكون التصدير عبارة عن فم عينة غير بكتيري أو عملية عدوى متقاطعة عند فتح الصمام

 صمام SAP: يستخدم بشكل أساسي في نظام خط أنابيب أفقي، يتم وضع الصمام المضيف في وضع أفقي، والحفاظ على زاوية تفريغ ذاتي معينة، ثم فتحة المرور في أدنى نقطة تصريف لطريق مياه الصمام المضيف.

التشغيل:

العلامة: صمامات Donjoy، صمام الحجاب الحاجز، صمام BPE
