| اسم المنتج: | صمام الحجاب الحاجز متعددة | المواد: | SS316L/1.4404 |
|---|---|---|---|
| الحجم: | DN6-DN15،1/4 "-3/4" | العملية: | محرك من الفولاذ المقاوم للصدأ |
| الاتصال: | لحام | الغسيل: | EPDM+PTFE |
| اتجاه المحرك: | الاتجاه المعاكس | ||
| إبراز: | صمام الحجاب الصحي متعدد الموانئ,صمام الحاجز الصحي لحام,صمام الحجاب الصحي DN15,Welding Sanitary Diaphragm Valve,DN15 Sanitary Diaphragm Valve |
||

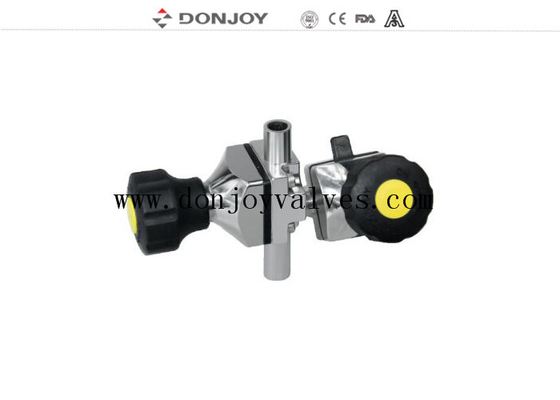

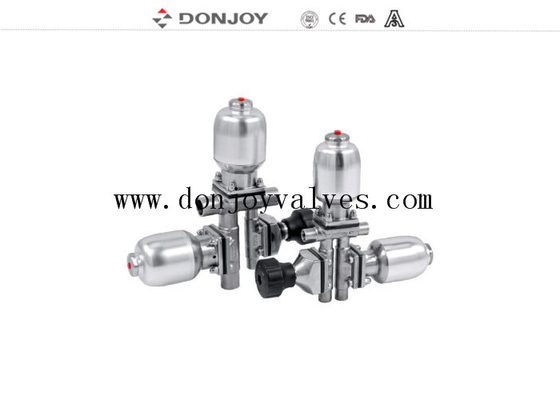

صمام الحجاب الحاجز الصحي متعدد المنافذ الهوائي من Donjoy DN15
المواصفات
|
اسم المنتج: |
صمام الحجاب الحاجز الهوائي الصحي SS متعدد المنافذ لـ |
|
مادة جسم الصمام: |
SS316L |
|
مادة الختم: |
حشية سيليكون واحدة / لاصق PTFE + EPDM / قطعتين |
|
أقصى ضغط تشغيل: |
10 بار |
|
أقصى درجة حرارة تشغيل: |
130 درجة مئوية |
|
الحجم المتاح: |
DN6-DN15, 1/4"-3/4" |
|
التوصيل المتاح: |
مشابك / لحام / خيوط / توصيل خاص |
|
المعيار المتاح: |
3A/BPE/DIN/ISO/IDF |
|
التشغيل: |
يدوي، هوائي |
|
البنية المتاحة: |
مستقيم، على شكل حرف T، على شكل حرف U، قاع الخزان |
|
التحكم: |
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
|
الشهادة: |
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600 |
|
نطاق التطبيق: |
منتجات الألبان، الأغذية، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
|
دليل التعليمات: |
صيني - ثنائي اللغة الإنجليزية |
|
اتجاه المنفذ: |
حسب الوضع الفعلي |
الوصف
تكوينات مختلفة لصمام الحجاب الحاجز
1. صمام الحجاب الحاجز مع محدد الموضع / وحدة التحكم في العملية (IL-TOP)
2. صمام الحجاب الحاجز مع وحدة التحكم (C-Top)
3. منظم موضع الصمام
4. وحدة مستشعر الموضع
5. مقبض بلاستيكي
6. مقبض من الفولاذ المقاوم للصدأ
7. مشغل من الفولاذ المقاوم للصدأ
8. صمام الحجاب الحاجز الكهربائي
9. مشغل بلاستيكي
10. الجسم: صب / تزوير
مبادئ التشغيل
1. يوفر الحجاب الحاجز ختم الجسم بالإضافة إلى ختم المقعد. لا توجد مسارات إلى البيئة الخارجية، لذا فهي مناسبة للعمليات المعقمة
2. عندما يتم إغلاق الصمام، تتحرك وسادة ضغط تدعم الحجاب الحاجز نحو سطح الإغلاق على الجسم. عندما تتحرك لوحة الضغط، ينثني الحجاب الحاجز ويُجبر على الأسفل على منطقة المقعد في منتصف الجسم وبالتالي إغلاق مسار التدفق عبر الجسم.
3. تمنع العلاقة المتبادلة بين الجسم ولوحة الضغط الإفراط في ضغط الحجاب الحاجز
4. يمكن تشغيل الصمام يدويًا وتشغيلًا هوائيًا للتحكم في صمامات الملف اللولبي
شهادة صمام الحجاب الحاجز
1. تتوافق جميع الراتنجات والمواد المضافة الاصطناعية مع شهادة إدارة الغذاء والدواء.
2. يتم توثيق التركيب الكيميائي للمادة والخصائص الفيزيائية وعملية التصنيع.
3.3-a اتساق المصادقة
4.CE-PED/97/23/EC
5.EN 10204-3.1
حجاب الحاجز الخاص بالصمام
1. EPDM+PTFE (لاصق)تتميز أقراص الحجاب الحاجز بمقاومة كيميائية عالية، وثبات عالي، ومرونة جيدة، وعمر طويل، وإحكام عالي، وعدم تدهور الشفرة، ولا تتأثر بتقلبات درجة الحرارة، وأداء ممتاز، سواء كانت دورة حرارية أو دورة باردة أو نظام تطهير بالبخار.
المواصفات: 1-3", DN20-DN80
درجة الحرارة: -20 إلى 120 درجة
2. EPDM+PTFE (منفصل) يمكنه تقليل تفاوت الحجاب الحاجز وإطالة عمر خدمة الحجاب الحاجز
المواصفات: 1-4", DN20-DN100
درجة الحرارة: -20 إلى 150 درجة
3 ختم واحد (EPDM/SILICONE/FPM)، يشتمل الحجاب الحاجز المطاطي على طبقة من ألياف الفلكنة لتعزيز خصائصه الميكانيكية، ثم يتمتع الحجاب الحاجز في الضغط ودرجة الحرارة بثبات إحكام عالي، وتعزيز تصلب الألياف في مسمار الفولاذ المقاوم للصدأ، وذلك لضمان ربط أفضل للمطاط والمعادن معًا. لذا فهو مناسب للاستخدام في بيئة الفراغ.
المواصفات: 1-4", DN20-DN100
درجة الحرارة: -10 إلى 120 درجة
4. حشية الحجاب الحاجز الصغيرة (EPDM، SILICONE، FPM، EPDM+PTFE)
المواصفات: 1/4"-3/4", DN6-DN15
درجة الحرارة: -20 إلى 150 درجة
معالجة السطح:
1. للتلميع الميكانيكي: داخلي Ra＜0.5μm، خارجي: من 1-4" سفع رملي، أقل من 1" مع تلميع المرآة
مجموعة الصمام
صمام GMP: يستخدم بشكل أساسي في المياه عالية النقاء أو نظام توزيع آخر للطريق الأنبوبي الرأسي لنقطة المياه، والذي يمكن أن يقلل بشكل فعال من ساق الأنبوب الميت. أحد الصمامات الموضوعة في وضع رأسي، يكون التصدير هو فم عينة غير بكتيرية أو عملية عدوى متقاطعة عند فتح الصمام
صمام SAP: يستخدم بشكل أساسي في نظام خط أنابيب أفقي، يتم وضع الصمام المضيف في وضع أفقي، والحفاظ على زاوية تفريغ ذاتي معينة، ثم فتحة المرور في أدنى نقطة تفريغ لمجرى مياه الصمام المضيف.
