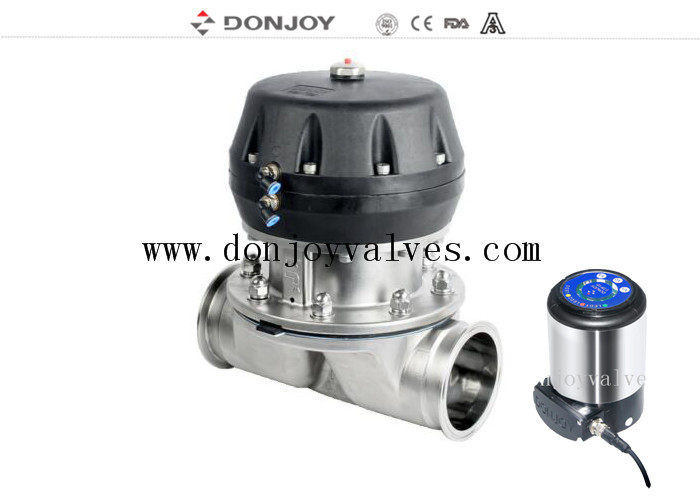

صمام الحجاب الحاجز الصحي التناسبى مع التوصيل المباشر

الصمام النسبي الحاجز الصحي مع اتصال مباشر

العلامة
صمام الحجاب الصحي مع محرك هوائي من البلاستيك
صمام الحجاب الهوائي متعدد الوظائف
صمام الحجاب الهوائي المزدوج


المواصفات


 تشكيلات مختلفة من صمام الحاجز

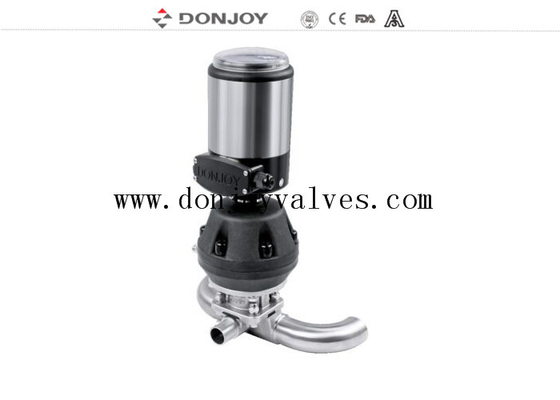

1صمام الديدافراغما مع جهاز التحكم في العملية (IL-TOP)

2صمام الحجاب الحاجز مع وحدة التحكم (C-Top)

3. مُنظّم وضع الصمام

4وحدة استشعار الموقع

5. مقبض بلاستيكي

6مقبض من الفولاذ المقاوم للصدأ

7محفز الفولاذ المقاوم للصدأ

8صمام الحاجز الكهربائي

9. مقطوعة بلاستيكية

10الجسم: صب / صياغة

جسم الصمام:
جسد صناعة الصقليمر خلال قطعة من الصلب المقاوم للصدأ، في عملية التصنيع، جنبا إلى جنب مع التصنيع في درجة حرارة عالية توفر، من خلال التغيير في شكل الصفر،من خلال التصنيع بعد كثافة الجسم أعلىبعد ذلك من خلال مركز المعالجة تنفيذ عالية الدقة معالجة.

جسد الصبمصنوعة من نموذج الشمع البارافينية القالب، نموذج الشمع البارافينية التدخل في السيراميك، للسماح الجسم كله الشمع سطح العفن تشكل طبقة من السيراميك القوي.ثم إلى ذوبان محلول الفولاذ المقاوم للصدأ، بعد التبريد ضرب قبالة مظهر السيراميك، يتم جعل جسم فارغ uo.casting حجم دقيق جدا، والمظهر الخارجي هو سلس ونظيف ونظيف.

صمام الحجاب الحاجز
1EPDM/ السيليكون
2.EPDM+PTFE متأثر
3. EPDM/EPDM منفصل

شهادة صمام الحجاب الحاجز

1.كل الراتنج الاصطناعي والإضافات تتوافق مع شهادة إدارة الأغذية والعقاقير.

2يتم توثيق التركيب الكيميائي للمواد والخصائص الفيزيائية وعملية التصنيع.

3.3 - الاتساق

4.CE-PED/97/23/EC

5.EN 10204-3.1

مبادئ العمل

1. يوفر الحجاب الحاجز ختم الجسم وكذلك ختم المقعد. لا توجد مسارات إلى البيئة الخارجية، لذلك فهي مناسبة للعمليات العفوية

2عندما يتم إغلاق الصمام ، فإن وسادة الضغط التي تدعم الحجاب الحاجز تتحرك نحو وجه الختم على الجسم.عندما تتحرك لوحة الضغط ينحني الحجاب الحاجز ويضطر إلى أسفل على منطقة المقعد في وسط الجسم مما يغلق مسار التدفق من خلال الجسم.

3العلاقة بين الجسم ولوحة الضغط تمنع الضغط الزائد على الحجاب

4. يمكن أن يكون الصمام العمل اليدوي والعمل النيوماتيكي أعلى التحكم في صمامات السولينويد

التطبيقات:

صمامات الحجاب الحاجز، تعمل يدوياً أو بالهواء، مصممة خصيصاً للاستخدام في عمليات النظافة والعزل في الصناعات الدوائية.

الصمام ممتاز لمراقبة التدفق وكذلك التحكم في فتح / إغلاق.

صمامات الحجاب الحاجز هي أفضل في ميزة التدفق بالمقارنة مع الصمامات الأخرى. هو أسهل لتنظيف وأفضل لمعالجة المادة مع الجسيمات.ظاهرة جيب الهواء نادرة أثناء تطبيق نظام التحكم في التدفق.

مزيج من صمامات الحجاب الحاجز متعددة المنافذ

تكوين SPA وتكوين GMP

رسومات المنتج


السطح Ra
