تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام الحجاب الحاجز متعددة | المواد: | SS316L/1.4404 |
|---|---|---|---|
| الحجم: | 1 "-3" DN25-DN80 | العملية: | محرك من الفولاذ المقاوم للصدأ |
| الاتصال: | لحام | الغسيل: | EPDM+PTFE |
| اتجاه المحرك: | الاتجاه المعاكس | ||
| إبراز: | صمام غشاء هوائي متعدد المنافذ 316L,صمام غشاء هوائي لحام DN80,صمام غشاء هوائي صحي,DN80 Welding Pneumatic Diaphragm Valve,Sanitary Pneumatic Diaphragm Valve |
||

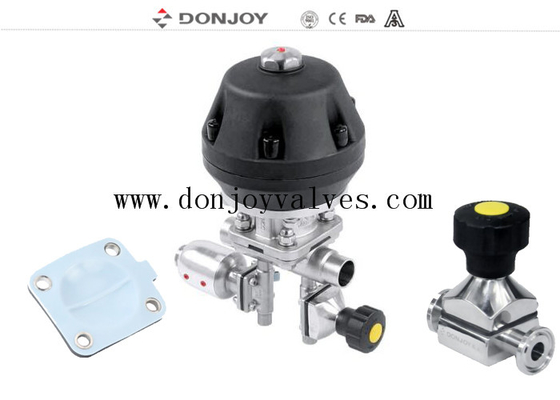

صمام غشاء هوائي متعدد المنافذ مع صمامات عينة
المواصفات
|
اسم المنتج: |
صمام غشاء هوائي متعدد المنافذ صحي من الفولاذ المقاوم للصدأ لـ |
|
مادة جسم الصمام: |
SS316L |
|
مادة الختم: |
حشية سيليكون واحدة / لاصق PTFE + EPDM / قطعتين |
|
أقصى ضغط عمل: |
10 بار |
|
أقصى درجة حرارة عمل: |
130 درجة مئوية |
|
الحجم المتاح: |
1"-3" DN25-DN80 |
|
التوصيل المتاح: |
مشابك / لحام / خيوط / توصيل خاص |
|
المعيار المتاح: |
3A / BPE / DIN / ISO / IDF |
|
التشغيل: |
يدوي، هوائي |
|
البنية المتاحة: |
مستقيم، على شكل حرف T، على شكل حرف U، قاع الخزان |
|
التحكم: |
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
|
الشهادة: |
3A / 54-02 (1580)، PED / 97 / 23 / EC، FDA.177.2600 |
|
نطاق التطبيق: |
الألبان، الأطعمة، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
|
دليل التعليمات: |
صيني - إنجليزي ثنائي اللغة |
|
اتجاه المنفذ: |
حسب الوضع الفعلي |
الوصف
تكوينات مختلفة لصمام الحجاب الحاجز
1. صمام الحجاب الحاجز مع محدد الموضع / وحدة التحكم في العملية (IL-TOP)

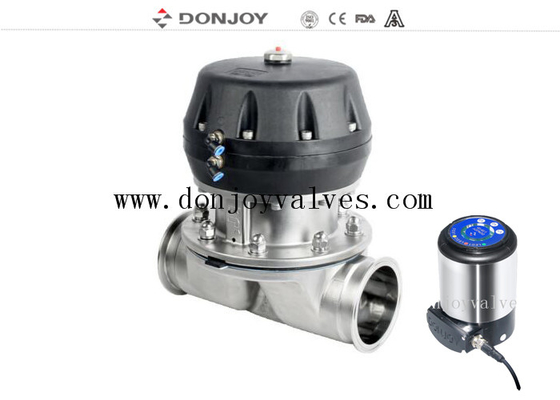

2. صمام الحجاب الحاجز مع وحدة التحكم (C-Top)
3. منظم موضع الصمام
4. وحدة مستشعر الموضع
5. مقبض بلاستيكي
6. مقبض من الفولاذ المقاوم للصدأ
7. مشغل من الفولاذ المقاوم للصدأ
8. صمام غشاء كهربائي
9. مشغل بلاستيكي
10. الجسم: صب / تزوير
مبادئ التشغيل
1. يوفر الحجاب الحاجز ختم الجسم بالإضافة إلى ختم المقعد. لا توجد مسارات إلى البيئة الخارجية، لذا فهي مناسبة للعمليات المعقمة
2. عندما يتم إغلاق الصمام، تتحرك وسادة ضغط تدعم الحجاب الحاجز نحو سطح الإغلاق على الجسم. عندما تتحرك لوحة الضغط، ينثني الحجاب الحاجز ويُجبر على النزول على منطقة المقعد في منتصف الجسم وبالتالي إغلاق مسار التدفق عبر الجسم.
3. تمنع العلاقة المتبادلة بين الجسم ولوحة الضغط الضغط الزائد على الحجاب الحاجز
4. يمكن تشغيل الصمام يدويًا وتشغيل رؤوس التحكم الهوائية للصمامات اللولبية
شهادة صمام الحجاب الحاجز
1. تتوافق جميع الراتنجات والمواد المضافة الاصطناعية مع شهادة إدارة الغذاء والدواء.
2. يتم توثيق التركيب الكيميائي للمواد والخصائص الفيزيائية وعملية التصنيع.
3.3-a اتساق المصادقة
4.CE-PED / 97 / 23 / EC
5.EN 10204-3.1
حجاب الحاجز الخاص بالصمام
1. EPDM + PTFE (لاصق)تتميز أقراص الحجاب الحاجز بمقاومة كيميائية عالية، وثبات عالي، ومرونة جيدة، وعمر طويل، وإحكام إغلاق عالي، وعدم تدهور الشفرة، ولا تتأثر بتقلبات درجة الحرارة، وأداء ممتاز، سواء كانت دورة حرارية أو دورة باردة أو نظام تطهير بالبخار.
المواصفات: 1-3"، DN20-DN80
درجة الحرارة: -20 إلى 120 درجة
2. EPDM + PTFE (منفصل) يمكنه تقليل تفاوت الحجاب الحاجز وإطالة عمر خدمة الحجاب الحاجز
المواصفات: 1-4"، DN20-DN100
درجة الحرارة: -20 إلى 150 درجة
3 ختم واحد (EPDM / SILICONE / FPM)، غشاء مطاطي مضمن طبقة من ألياف الفلكنة تعزز خصائصه الميكانيكية، ثم الحجاب الحاجز في الضغط ودرجة الحرارة لديه ثبات إغلاق عالي، وتعزيز تصلب الألياف في مسمار من الفولاذ المقاوم للصدأ، وذلك لضمان ربط أفضل للمطاط والمعادن معًا. لذا فهي مناسبة للاستخدام في بيئة فراغ.
المواصفات: 1-4"، DN20-DN100
درجة الحرارة: -10 إلى 120 درجة
4. حشية الحجاب الحاجز الصغيرة (EPDM، SILICONE، FPM، EPDM + PTFE)
المواصفات: 1/4"-3/4"، DN6-DN15
درجة الحرارة: -20 إلى 150 درجة
المعالجة السطحية:
1. للتلميع الميكانيكي: داخلي Ra＜0.5μm، خارجي: من 1-4" سفع رملي، أقل من 1" مع تلميع المرآة
مجموعة الصمامات
صمام GMP: يستخدم بشكل أساسي في المياه النقية عالية النقاء أو نظام توزيع آخر لنقطة المياه في طريق الأنبوب الرأسي، والذي يمكن أن يقلل بشكل فعال من خط الأنابيب deadleg. أحد الصمامات الموضوعة في وضع رأسي، يكون التصدير عبارة عن فم عينة غير بكتيري أو عملية عدوى متقاطعة عند فتح الصمام
صمام SAP: يستخدم بشكل أساسي في نظام خط أنابيب أفقي، يتم وضع الصمام المضيف في وضع أفقي، والحفاظ على زاوية تفريغ ذاتي معينة، ثم فتحة المرور في أدنى نقطة تفريغ لطريق مياه الصمام المضيف.
التشغيل:
العلامة: Donjoy Valves، صمام الحجاب الحاجز، صمام BPE
