تفاصيل المنتج:
شروط الدفع والشحن:
|
| العلامة التجارية: | دونجوي | درجة حرارة مناسبة: | -10 إلى 120 درجة (EPDM) |
|---|---|---|---|
| العملية: | العجلة اليدوية الفولاذ المقاوم للصدأ | حشية اختيارية: | EPDM/ SILICONE/ FPM/ EPDM+PTFE |
| تلميع السطح: | رع | الأصلي: | الصين |
| إبراز: | صمام الحجاب الحاجز الصحي للصيدلة,صمام الحجاب الحاجز الصحي SS316L,صمام الحجاب الحاجز الصحي بمقبض SS,SS316L Sanitary Diaphragm Valve,SS Handle Sanitary Diaphragm Valve |
||

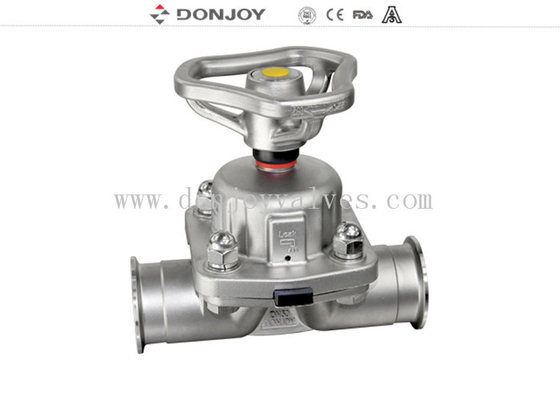

صمام غشاء صيدلاني SS316L مع مقبض SS وغشاء FDA
المواصفات
|
اسم المنتج: |
صمام غشاء يدوي صحي من الفولاذ المقاوم للصدأ بضمان لمدة عام واحد مع غشاء FDA |
|
مادة جسم الصمام: |
SS316L |
|
مادة الختم: |
حشية سيليكون واحدة / PTFE لاصق + EPDM / قطعتان PTFE + EPDM |
|
أقصى ضغط تشغيل: |
10 بار |
|
أقصى درجة حرارة تشغيل: |
150 درجة مئوية |
|
الحجم المتاح: |
1 ”-4”، DN20-DN100 |
|
التوصيل المتاح: |
مشابك / لحام / خيوط / توصيل خاص |
|
المعيار المتاح: |
3A / BPE / DIN / ISO / IDF |
|
التشغيل: |
يدوي / هوائي / إلكتروني |
|
الهيكل المتاح: |
مستقيم، على شكل حرف T، على شكل حرف U، قاع الخزان |
|
التحكم: |
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
|
الشهادة: |
3A / 54-02 (1580)، PED / 97/23 / EC، FDA.177.2600 |
|
التصميم الرائد: |
الزاوية الميتة ＜ 3D |
|
شهادة |
3A / 54-02 (1580)، PED / 97/23 / EC، FDA.177.2600 |
الوصف

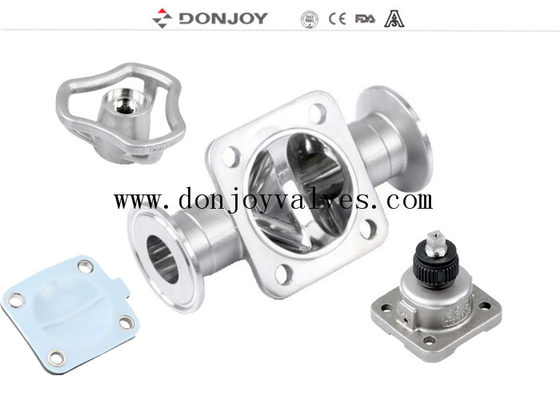

تكوينات مختلفة لصمام الحجاب الحاجز
1. صمام الحجاب الحاجز مع محدد موضع / وحدة تحكم العمليات (IL-TOP)
2. صمام الحجاب الحاجز مع وحدة التحكم (C-Top)
3. منظم موضع الصمام
4. وحدة استشعار الموضع
5. مقبض بلاستيكي
6. مقبض من الفولاذ المقاوم للصدأ
7. مشغل من الفولاذ المقاوم للصدأ
جسم الصمام:
جسم مطروقالفراغ يمر عبر قطعة من سبيكة الفولاذ المقاوم للصدأ، في عملية التشكيل، جنبًا إلى جنب مع توفير التشكيل بدرجة حرارة عالية، من خلال تغيير شكل الفراغ بالبثق، من خلال التشكيل بعد كثافة الجسم أعلى، الهيكل أكثر اتساقًا، لا توجد ثقوب رملية وغيرها من الشوائب. ثم من خلال مركز المعالجة قم بإجراء عملية تشغيل عالية الدقة.
جسم مصبوبمصنوع من نموذج شمع البارافين بالقالب، وتغلغل نموذج شمع البارافين في السيراميك، للسماح لسطح قالب الشمع للجسم بأكمله بتكوين طبقة من السيراميك القوي. قم بإذابة قالب الشمع، ثم إلى ذوبان محلول الفولاذ المقاوم للصدأ، بعد التبريد، اطرق مظهر السيراميك، يتكون جسم الفراغ. حجم الصب دقيق جدًا، والمظهر الخارجي ناعم ونظيف ومرتب.
مبادئ التشغيل
1. يوفر الحجاب الحاجز ختم الجسم بالإضافة إلى ختم المقعد. لا توجد مسارات إلى البيئة الخارجية، لذا فهي مناسبة للعمليات المعقمة
2. عندما يتم إغلاق الصمام، تتحرك وسادة الضغط التي تدعم الحجاب الحاجز نحو سطح الإغلاق على الجسم. عندما تتحرك لوحة الضغط، ينثني الحجاب الحاجز ويُجبر على الأسفل على منطقة المقعد في منتصف الجسم وبالتالي إغلاق مسار التدفق عبر الجسم.
3. تمنع العلاقة المتبادلة بين الجسم ولوحة الضغط الضغط الزائد على الحجاب الحاجز
4. يمكن تشغيل الصمام يدويًا وتشغيل هوائي للتحكم في صمامات الملف اللولبي
رسم
شهادة صمام الحجاب الحاجز
1. جميع الراتنجات والمواد المضافة الاصطناعية متوافقة مع شهادة FDA.
2. يتم توثيق التركيب الكيميائي للمادة والخصائص الفيزيائية وعملية التصنيع.
3. 3-a اتساق المصادقة
4. CE-PED / 97/23 / EC
5. EN 10204-3.1
التطبيقات:
تم تصميم صمامات الحجاب الحاجز، التي يتم تشغيلها يدويًا أو هوائيًا، خصيصًا للاستخدام في عمليات النظافة والتعقيم في الصناعات الدوائية.
الصمام ممتاز للتحكم في التدفق بالإضافة إلى التحكم في الفتح / الإغلاق.
تتميز صمامات الحجاب الحاجز بميزة التدفق مقارنة بالصمامات الأخرى. من الأسهل تنظيفها وأفضل لمعالجة المادة بالجسيمات. ظاهرة الجيب الهوائي نادرة أثناء تطبيق التحكم في التدفق.
مجموعة صمام الحجاب الحاجز متعدد المنافذ
تكوين SPA وتكوين GMP
العلامة: صمامات صحية، صمام صيدلاني، صمام الحجاب الحاجز
