تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | u - c صمام الحجاب الحاجز مع c -top | المواد: | SS316L / 1.4404 |
|---|---|---|---|
| الحجم: | 1 '' - 4 '' ، DN25 - DN100 | العملية: | العجلة البلاستيكية |
| الاتصال: | المشبك | الغسيل: | EPDM + PTFE |
| الهيكل: | قمزة | معيار: | DIN32676 / DIN118582 - 1/2; ASME BPE / ASTM269 |
| إبراز: | صمام فحص بغشاء,صمام غشاء ثلاثي الاتجاهات,3 way diaphragm valve |
||

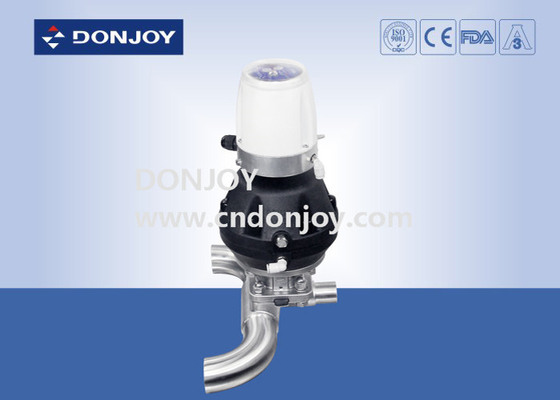

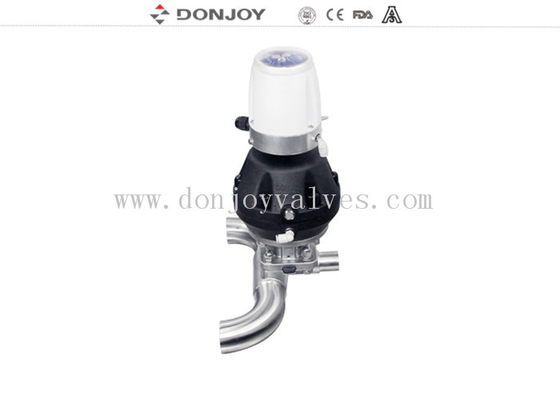

SS316 L Clamp U - C Tee Sanitary Diaphragm Valve DN25 -حجم DN100 مع C-TOP
تحديد
|
اسم المنتج: |
316 L SS Clamp UC Tee Diaphragm Valve |
|
مادة جسم الصمام: |
SS316L |
|
مادة الختم: |
حشية Sillcone واحدة/ لاصق PTFE+EPDM/ قطعتان PTFE+EPDM |
|
ضغط النجارة القصوى: |
10bar |
|
Max.Working درجة حرارة: |
120 درجة ج |
|
حجم متاح: |
1 ''-4 '' ، DN25-DN100 |
|
اتصال متاح: |
المشبك/اللحام/الموضوع/الاتصال الخاص |
|
قياسي متاح: |
3A/BPE/DIN/ISO/IDF |
|
تعمل: |
يدوي ، هوائي |
|
بنية متاحة: |
مستقيم ، نقطة الإنطلاق ، U-type ، قاع الخزان |
|
يتحكم: |
SMART VALVE COMPONTER / C-TOP CONTROL / SESSION |
|
شهادة: |
3A/54-02 (1580) ، PED/97/33/EC ، FDA.177.2600 |
|
نطاق التطبيق: |
الألبان ، الغذاء ، المشروبات ، الصيدلية ، مستحضرات التجميل ، إلخ |
|
خيارات نموذج UC: |
UC-H ، US-K |
|
الحميد: |
لتثبيت العجلة اليدوية أو المحرك الهوائي اختياري |
وصف
تكوين مختلف من صمام الحجاب الحاجز
1.
2. صمام الحجاب الحاجز مع وحدة التحكم (C-TOP)
3. منظم وضع الصمام
4. وحدة مستشعر الموضع
5. مقبض بلاستيكي
6. مقبض الفولاذ المقاوم للصدأ
7.
8. صمام الحجاب الحاجز الكهربائي
9
10. الجسم: الصب / التزوير
التطبيقات:
تم تصميم صمامات الحجاب الحاجز ، يدويًا أو هوائيًا ، خصيصًا للاستخدام في عمليات النظافة والعمليات المعقمة في الصناعات الصيدلانية.
الصمام ممتاز للتحكم في التدفق وكذلك التحكم المفتوح/الإغلاق.
صمامات الحجاب الحاجز أفضل في ميزة التدفق بالمقارنة مع الصمامات الأخرى. من المستحسن التنظيف ومن الأفضل معالجة المادة بالجزيئات. ظاهرة جيب الهواء نادرة أثناء تطبيق التحكم في التدفق.
جسم الصمام:
تزوير الجسمالفراغ هو من خلال قطعة من سبيكة الفولاذ المقاوم للصدأ ، في عملية التزوير ، جنبا إلى جنب مع تزوير درجة الحرارة العالية ، من خلال التغير الفارغ الفارغ ، من خلال التزوير بعد ارتفاع كثافة الجسم ، يكون الهيكل أكثر اتساقا ، لا فتحة الرمل وغيرها من الشوائب. ثم من خلال مركز المعالجة ، قم بصياغة Maching عالية الدقة.
جسم صبيتم صنعه بواسطة نموذج الشمع البارافين ، نموذج الشمع البارافين في السيراميك ، للسماح لسطح الشمع كله الجسم بتكوين طبقة من السيراميك القوي. يذوب قالب الشمع ، ثم في ذوبان محلول الفولاذ المقاوم للصدأ ، بعد أن أخرج التبريد من ظهور السيراميك ، يتم صنع الجسم الفارغ. حجم البث دقيق للغاية ، والمظهر الخارجي هو ناعم ونظيف ومرتب.
مبادئ التشغيل
1. الحجاب الحاجز يوفر ختم الجسم وكذلك ختم المقعد. لا توجد مسارات للبيئة الخارجية ، لذلك فهي مناسبة للعمليات المعقمة
2. عندما يتم إغلاق الصمام ، تتحرك وسادة ضغط تدعم الحجاب الحاجز نحو وجه الختم على الجسم. عندما تحرك لوحة الضغط ، تنحني الحجاب الحاجز ويُجبر على منطقة المقعد في وسط الجسم وبالتالي إغلاق مسار التدفق عبر الجسم.
3. العلاقة بين الجسم بلوحة الضغط تمنع على ضغط الحجاب الحاجز
4. يمكن أن يكون الصمام تشغيلًا يدويًا وتجهيزات التحكم في التشغيل الهوائية من صمامات الملف اللولبي
cetificate من صمام الحجاب الحاجز
1. جميع الراتنج الاصطناعي والإضافة يتوافق مع شهادة FDA.
2. يتم توثيق التركيب الكيميائي المادي والخصائص الفيزيائية وعملية التصنيع.
3.3-اتساق المصادقة
4.CE-Ped/97/33/EC
5. en 10204-3.1
الحجاب الحاجز من الصمام
1. EPDM+PTFE (لاصق)يحتوي قرص الحجاب الحاجز على مقاومة كيميائية عالية ، وثبات عال ، والمرونة الجيدة ، والحياة الطويلة ، والختم العالي ، ولا تنكس الكود ، ولا يتأثر بتقلبات درجة الحرارة أداء ممتاز ، سواء كانت الدورة الحرارية أو الدورة الباردة أو نظام تطهير البخار.
sepcification: 1-3 "، DN20-DN80
درجة الحرارة: -20 إلى 120 درجة
2. EPDM+PTFE (منفصل) يمكن أن يقلل من تحمل الحجاب الحاجز ويثير عمر خدمة الحجاب الحاجز
sepcification: 1-4 "، DN20-DN100
درجة الحرارة: -20 إلى 150 درجة
3 ختم واحد (EPDM/SILICONE/FPM) ، حجاب الحاجز المطاطي مضمن طبقة من طبقة الألياف الفلكنة يعزز خصائصها الميكانيكية ، ثم الحجاب الحاجز في الضغط على الضغط ودرجات الحرارة عالية الختم ، وتعزيز تصلب الألياف في الترباس الفولاذ المقاوم للصدأ ، وذلك لضمان رابطة أفضل وربط المعادن. لذلك فهو مناسب للاستخدام في بيئة الفراغ.
sepcification: 1-4 "، DN20-DN100
درجة الحرارة: -10 إلى 120 درجة
4. حشية الحجاب الحاجز من النوع الصغير (EPDM ، السيليكون ، FPM ، EPDM+PTFE)
sepcification: 1/4 "-3/4" ، DN6-DN15
درجة الحرارة: -20 إلى 150 درجة
المعالجة السطحية:
1. للميكانيكية المصقولة: ra ＜ 0.5μm ، خارج: من 1-4 "برميل رملي ، أقل من 1" مع مرآة مصقول
رسم
يرجى التحقق من نموذج الحجم أدناه للحصول على معلومات مفصلة.
إذا احتجت إلى مزيد من المعلومات ، يرجى الاتصال بنا مباشرة.
