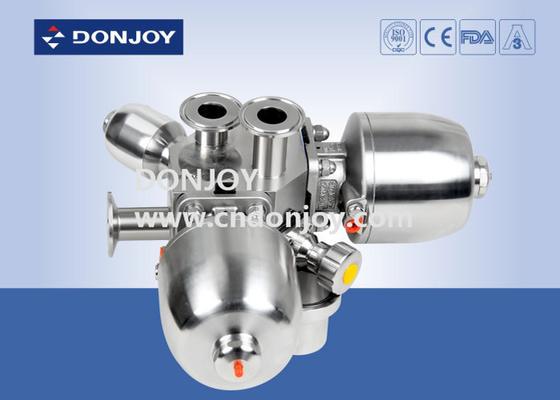

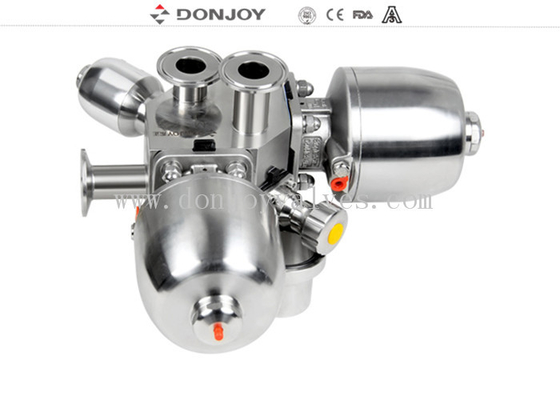

دونجوي الصمام الصحي متعدد الموانئ الصمام الصناعي متعدد الموانئ

دونجوي الصمام الصناعي متعدد الموانئ الصمام الحاجز الصمام متعدد الموانئ

المواصفات


الوصف
 تشكيلات مختلفة من صمام الحاجز
1صمام الديدافراغما مع جهاز التحكم في العملية (IL-TOP)
2صمام الحجاب الحاجز مع وحدة التحكم ((C-Top)
3. مُنظّم وضع الصمام
4وحدة استشعار الموقع
5. مقبض بلاستيكي
6مقبض من الفولاذ المقاوم للصدأ
7محفز الفولاذ المقاوم للصدأ
8صمام الحاجز الكهربائي
9. مقطوعة بلاستيكية
10الجسم: صب / صياغة


مبادئ العمل

1. يوفر الحجاب الحاجز ختم الجسم وكذلك ختم المقعد. لا توجد مسارات إلى البيئة الخارجية، لذلك فهي مناسبة للعمليات العفوية

2عندما يتم إغلاق الصمام ، فإن وسادة الضغط التي تدعم الحجاب الحاجز تتحرك نحو وجه الختم على الجسم.عندما تتحرك لوحة الضغط ينحني الحجاب الحاجز ويضطر إلى أسفل على منطقة المقعد في وسط الجسم مما يغلق مسار التدفق من خلال الجسم.

3العلاقة بين الجسم ولوحة الضغط تمنع الضغط الزائد على الحجاب

4. يمكن أن يكون الصمام العمل اليدوي والعمل النيوماتيكي أعلى التحكم في صمامات السولينويد

شهادة صمام الحجاب الحاجز

1.كل الراتنج الاصطناعي والإضافات تتوافق مع شهادة إدارة الأغذية والعقاقير.

2يتم توثيق التركيب الكيميائي للمواد والخصائص الفيزيائية وعملية التصنيع.

3.3 - الاتساق

4.CE-PED/97/23/EC

5.EN 10204-3.1

الحجاب الحاجز للصمام

1. EPDM+PTFE ((الصمغ)أقراص الحجاب الحاجز لديها مقاومة كيميائية عالية، واستقرار عالية، مرونة جيدة، حياة طويلة، ختم عالية، لا وجود تدهور الرمز، ولا يؤثر على تقلبات درجة الحرارة أداء ممتاز،ما إذا كانت دورة حرارية، دورة البرد، أو نظام التطهير بالبخار.

الحرارة: 1-3 "، DN20-DN80

درجة الحرارة: -20 إلى 120 درجة

2. EPDM + PTFE (انفصل) يمكن أن يقلل من تحمل الحجاب الحاجز وتطويل عمر الخدمة من الحجاب الحاجز

الحرارة: 1-4 "، DN20-DN100

درجة الحرارة: -20 إلى 150 درجة

3 الختم الفردي (EPDM/SILICONE/FPM) ، الحجاب الحاجز المطاطية مضمنة طبقة من طبقة الألياف المتصنعة تعزيز خصائصها الميكانيكية، ثم الحجاب الحاجز في الضغط ودرجة الحرارةتعزيز صلابة الألياف في المسامير من الفولاذ المقاوم للصدأ، لضمان ربط أفضل بين المطاط والمعدن معا. لذلك فمن المناسب للاستخدام في بيئة فراغ.

الحرارة: 1-4 "، DN20-DN100

درجة الحرارة: -10 إلى 120 درجة

4. ضغط الحجاب الحاجز من النوع الصغير (EPDM، SILICONE، FPM، EPDM+PTFE)

التشديد: 1/4 "-3/4" ، DN6-DN15

درجة الحرارة: -20 إلى 150 درجة

معالجة السطح:

1للبرمجة الميكانيكية: Ra الداخلية < 0.5μm، الخارجية: من 1-4 " الرملية، أقل من 1 " مع المرآة الملمعة

الرسم
يرجى مراجعة نموذج الحجم أدناه للحصول على معلومات مفصلة.

الصمامات دونجوي صمام الحاجز صمام BPE
