تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | Mini - Type Tee 3 Way Sanitary Diaphragm Valve | المواد: | SS316L / 1.4404 |
|---|---|---|---|
| الحجم: | 1/4 '' - 3/4 '' ، DN6 - DN15 | العملية: | يدوي / هوائي |
| الاتصال: | اللحام / المشبك / الموضوع | الغسيل: | EPDM + PTFE / EPDM |
| نوع نقطة الإنطلاق: | منفذ على شكل حرف T، منفذ على شكل حرف L | الموانئ: | متعدد المنافذ وثلاثة منافذ |
| إبراز: | صمام فحص بغشاء,صمام غشاء ثلاثي الاتجاهات,3 way diaphragm valve |
||

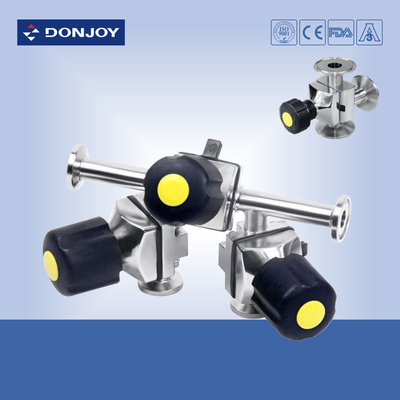

صمام غشاء صحي ثلاثي الاتجاه من النوع 316L Mini من النوع L مع نهاية مشبك ثلاثي
التطبيقات
تم تصميم صمام الحجاب الحاجز الذي يتم تشغيله يدويًا خصيصًا للاستخدام في عمليات النظافة والتعقيم في الصناعات الدوائية.
الصمام ممتاز للتحكم في التدفق بالإضافة إلى مهام الفتح / الإغلاق.
صمام الحجاب الحاجز أفضل في ميزة التدفق بالمقارنة مع الصمامات الأخرى. إنه أسهل في
التنظيف وأفضل لمعالجة المادة التي تحتوي على جزيئات.
ظاهرة الجيب الهوائي نادرة أثناء تطبيق التحكم في التدفق.
المواصفات
|
اسم المنتج: |
صمام غشاء صحي ثلاثي الاتجاه من النوع Mini - T |
|
مادة جسم الصمام: |
SS316L |
|
مادة الختم: |
حشية سيليكون واحدة / لاصق PTFE + EPDM / قطعتين |
|
أقصى ضغط عمل: |
10 بار |
|
أقصى درجة حرارة عمل: |
-30 إلى 150 درجة مئوية (حسب الحجاب الحاجز) |
|
الحجم المتاح: |
1/4 ”-3/4”، DN6-DN15 |
|
الاتصال المتاح: |
مشبك / لحام / خيط / اتصال خاص |
|
المعيار المتاح: |
3A / BPE / DIN / ISO / IDF |
|
التشغيل: |
يدوي أو هوائي اختياري |
|
بناء: |
نموذج صغير |
|
ينطبق الدليل على الجسم |
منفذ T ، منفذ L |
|
التحكم: |
محدد موضع الصمام الذكي / التحكم في C-TOP |
|
المنافذ |
متعدد المنافذ ، ثلاثة منافذ |
|
شهادة: |
3A / 54-02 (1580) ، PED / 97/23 / EC ، FDA.177.2600 |
|
نطاق التطبيق: |
الألبان والأغذية والمشروبات والصيدلة ومستحضرات التجميل وما إلى ذلك |
مبادئ التشغيل
يوفر الحجاب الحاجز ختم الجسم بالإضافة إلى ختم المقعد. لا توجد مسارات إلى البيئة الخارجية لذلك فهي مناسبة لعمليات التعقيم.
عندما يتم إغلاق الصمام ، تتحرك وسادة ضغط تدعم الحجاب الحاجز نحو سطح الإغلاق على الجسم. عندما تتحرك لوحة الضغط ، ينثني الحجاب الحاجز ويُجبر على الأسفل على منطقة المقعد في منتصف الجسم وبالتالي إغلاق مسار التدفق عبر الجسم. تمنع العلاقة المتبادلة بين الجسم ولوحة الضغط الضغط الزائد على الحجاب الحاجز.
تصميم المنتج:

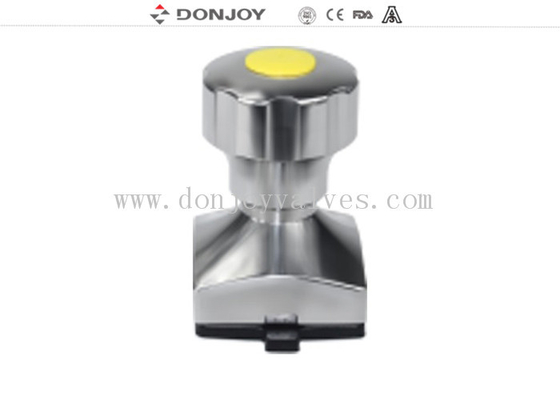

عرض مشغل المنتج

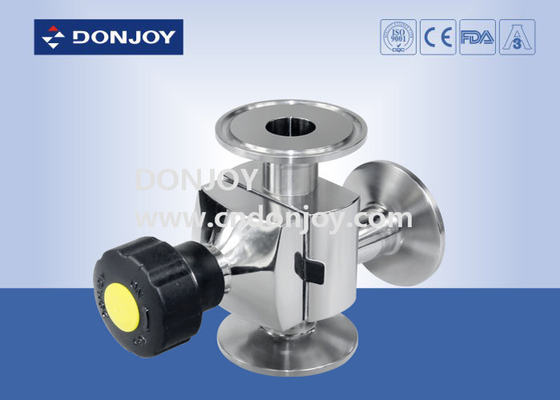

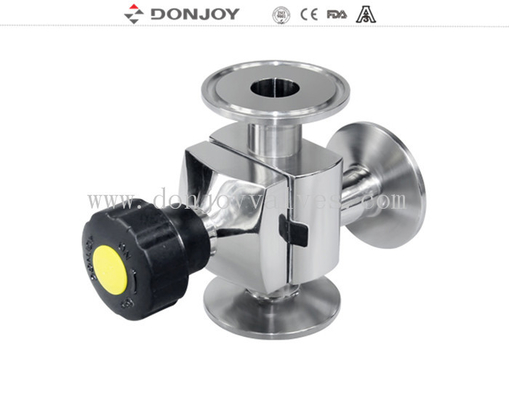

عرض جسم المنتج
العلامة: صمام Donjoy Phamacy ، صمام الحجاب الحاجز Donjoy ، صمام 3 اتجاهات
