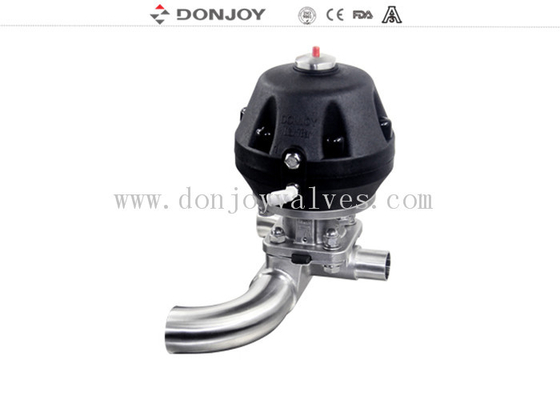

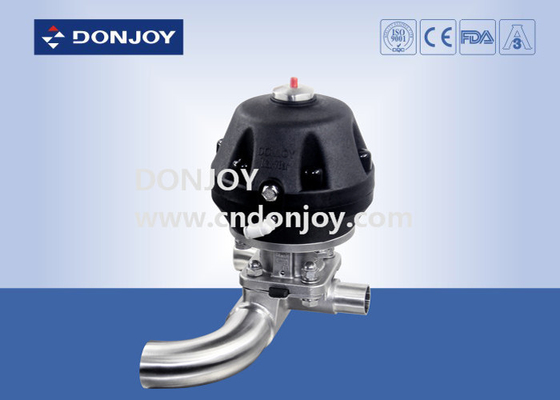

صمام الحجاب الحاجز البلاستيكي النيوماتيكي من النوع U ثلاثي الاتجاه وفقًا لـ ASME BPE

صمام الحجاب الحاجز البلاستيكي النيوماتيكي من النوع U ثلاثي الاتجاه وفقًا لـ ASME BPE

المواصفات


الوصف
تشكيلات مختلفة من صمام الحاجز

التشغيل الهوائي

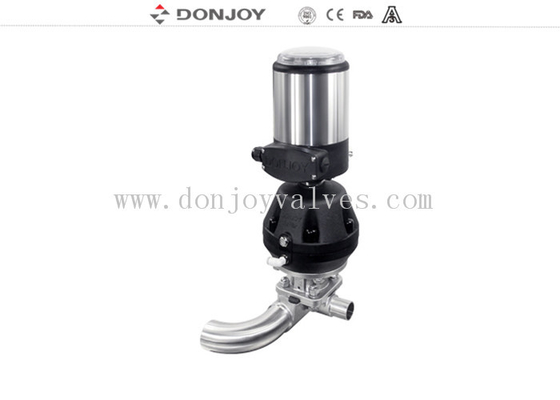

1صمام الديدافراغما مع جهاز تحديد المواقع/تحكم العملية ((IL-TOP)
2صمام الحجاب الحاجز مع وحدة التحكم (C-top)
3. مُنظّم وضع الصمام
4وحدة استشعار الموقع
5محرك الفولاذ المقاوم للصدأ
6محرك بلاستيكي

تشغيل كهربائي
7صمام الحاجز الكهربائي

تشغيل يدوي
8. المقبض البلاستيكية
9مقبض من الفولاذ المقاوم للصدأ

مادة جسم الصمام
10الجسم: صب / صياغة

التطبيقات:
صمامات الحجاب الحاجز، تعمل يدوياً أو بالهواء، مصممة خصيصاً للاستخدام في عمليات النظافة والعزل في الصناعات الدوائية.
الصمام ممتاز لمراقبة التدفق وكذلك التحكم في فتح / إغلاق.
صمامات الحجاب الحاجز هي أفضل في ميزة التدفق بالمقارنة مع الصمامات الأخرى. هو أسهل لتنظيف وأفضل لمعالجة المادة مع الجسيمات.ظاهرة جيب الهواء نادرة أثناء تطبيق نظام التحكم في التدفق.

جسم الصمام:
جسد صناعة الصقليمر خلال قطعة من الصلب المقاوم للصدأ، في عملية التصنيع، جنبا إلى جنب مع التصنيع في درجة حرارة عالية توفر، من خلال التغيير في شكل الصفر،من خلال التصنيع بعد كثافة الجسم أعلىبعد ذلك من خلال مركز المعالجة تنفيذ عالية الدقة معالجة.

جسد الصبمصنوعة من نموذج الشمع البارافينية القالب، نموذج الشمع البارافينية التدخل في السيراميك، للسماح الجسم كله الشمع سطح العفن تشكل طبقة من السيراميك القوي.ثم إلى ذوبان محلول الفولاذ المقاوم للصدأ، بعد التبريد ضرب قبالة المظهر من السيراميك، وجسم فارغة يتم uo.casting حجم دقيق جدا، والمظهر الخارجي هو ناعم ونظيف ونظيف.

مبادئ العمل

1. يوفر الحجاب الحاجز ختم الجسم وكذلك ختم المقعد. لا توجد مسارات إلى البيئة الخارجية، لذلك فهي مناسبة للعمليات العفوية

2عندما يتم إغلاق الصمام ، فإن وسادة الضغط التي تدعم الحجاب الحاجز تتحرك نحو وجه الختم على الجسم.عندما تتحرك لوحة الضغط ينحني الحجاب الحاجز ويضطر إلى أسفل على منطقة المقعد في وسط الجسم مما يغلق مسار التدفق من خلال الجسم.

3العلاقة بين الجسم ولوحة الضغط تمنع الضغط الزائد على الحجاب

4. يمكن أن يكون الصمام العمل اليدوي والعمل النيوماتيكي أعلى التحكم في صمامات السولينويد

شهادة صمام الحجاب الحاجز

1.كل الراتنج الاصطناعي والإضافات تتوافق مع شهادة إدارة الأغذية والعقاقير.

2يتم توثيق التركيب الكيميائي للمواد والخصائص الفيزيائية وعملية التصنيع.

3.3 - الاتساق

4.CE-PED/97/23/EC

5.EN 10204-3.1

الحجاب الحاجز للصمام

1. EPDM+PTFE ((الصمغ)أقراص الحجاب الحاجز لديها مقاومة كيميائية عالية، واستقرار عالية، مرونة جيدة، حياة طويلة، ختم عالية، لا وجود تدهور الرمز، ولا يؤثر على تقلبات درجة الحرارة أداء ممتاز،ما إذا كانت دورة حرارية، دورة البرد، أو نظام التطهير بالبخار.

الحرارة: 1-3 "، DN20-DN80

درجة الحرارة: -20 إلى 120 درجة

2. EPDM + PTFE (انفصل) يمكن أن يقلل من تحمل الحجاب الحاجز وتطويل عمر الخدمة من الحجاب الحاجز

الحرارة: 1-4 "، DN20-DN100

درجة الحرارة: -20 إلى 150 درجة

3 الختم الفردي (EPDM/SILICONE/FPM) ، الحجاب الحاجز المطاطية مضمنة طبقة من طبقة الألياف المتصنعة تعزيز خصائصها الميكانيكية، ثم الحجاب الحاجز في الضغط ودرجة الحرارةتعزيز صلابة الألياف في المسامير من الفولاذ المقاوم للصدأ، لضمان ربط أفضل بين المطاط والمعدن معا. لذلك فمن المناسب للاستخدام في بيئة فراغ.

الحرارة: 1-4 "، DN20-DN100

درجة الحرارة: -10 إلى 120 درجة

4. ضغط الحجاب الحاجز من النوع الصغير (EPDM، SILICONE، FPM، EPDM+PTFE)

التشديد: 1/4 "-3/4" ، DN6-DN15

درجة الحرارة: -20 إلى 150 درجة

معالجة السطح:

1للبرمجة الميكانيكية: Ra الداخلية < 0.5μm، الخارجية: من 1-4 " الرملية، أقل من 1 " مع المرآة الملمعة

إذا كنت بحاجة لمزيد من المعلومات، يرجى الاتصال بنا مباشرة.
