تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام الحجاب الحاجز اليدوي الملحوم | المواد: | SS316L / 1.4404 |
|---|---|---|---|
| الحجم: | 1 '' - 4 '' ، DN25 - DN100 | العملية: | التشغيل اليدوي |
| الاتصال: | نهايات ملحومة | الغسيل: | EPDM + PTFE |
| الهيكل: | بعجلة اليد البلاستيكية | الميناء: | 3 منافذ |
| إبراز: | صمام عينة صحية,صمام غشاء ثلاثي الاتجاهات,3 way diaphragm valve |
||

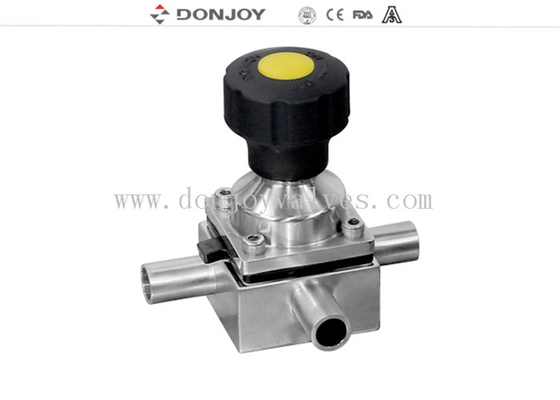

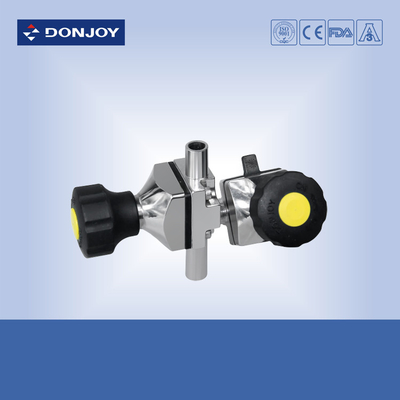

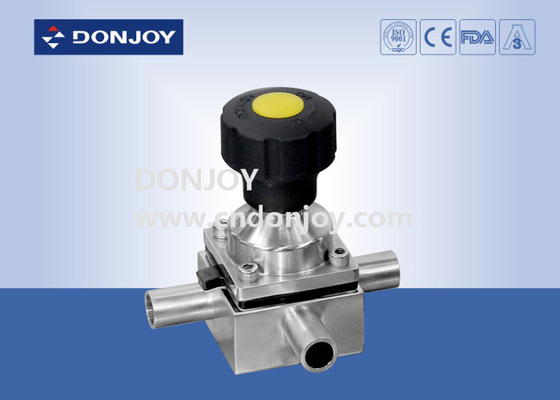

SS 316L دليل البلاستيك Mini صمام الحجاب الحاجز مع 3الموانئ ، نهايات ملحومة
تحديد
|
اسم المنتج: |
SS 316L دليل البلاستيك Mini صمام الحجاب الحاجز مع 3الموانئ ، نهايات ملحومة |
|
مادة جسم الصمام: |
1.4404/316L/ASME BPE 316L/1.4435 (جسم تزوير) |
|
مادة الختم: |
Sillcone Gasket/ لاصق PTFE+EPDM/ قطعتين |
|
ماكس ضغط العمل: |
10bar |
|
Max.Working درجة حرارة: |
-30 درجة إلى 130 درجة م |
|
الحجم المتاح: |
1 ''-4 '' ، DN25-DN100 |
|
الاتصال المتاح: |
المشبك/اللحام/الموضوع/الاتصال الخاص |
|
عملية: |
عجلة مقبض بلاستيكية يدوي |
|
عجلة المقبض: |
الفولاذ المقاوم للصدأ أو البلاستيك اختياري |
|
المعيار المتاح: |
3A/BPE/DIN/ISO/IDF |
|
تعمل: |
يدوي ، هوائي |
|
بنية متاحة: |
مستقيم ، نقطة الإنطلاق ، U-type ، قاع الخزان |
|
يتحكم: |
SMART VALVE COMPONTER / C-TOP CONTROL / SESSION |
|
شهادة: |
3A/54-02 (1580) ، PED/97/33/EC ، FDA.177.2600 |
|
نطاق التطبيق: |
الألبان ، الغذاء ، المشروبات ، الصيدلية ، مستحضرات التجميل ، إلخ |
|
تفاصيل التغليف: |
حزمة فقاعة لكل صمام. التعبئة الخارجية هي حالات الكرتون أو الخشب الرقائقي. أو حسب طلب العملاء. |
|
تفاصيل التسليم: |
عادة في غضون 20 يومًا بعد تلقي الدفعة المقدمة t/t. |
التطبيقات
تم تصميم صمامات الحجاب الحاجز ، يدويًا أو هوائيًا ، خصيصًا للاستخدام في عمليات النظافة والعمليات المعقمة في الصناعات الصيدلانية.
الصمام ممتاز للتحكم في التدفق وكذلك التحكم المفتوح/الإغلاق.
صمامات الحجاب الحاجز أفضل في ميزة التدفق بالمقارنة مع الصمامات الأخرى. من المستحسن التنظيف ومن الأفضل معالجة المادة بالجزيئات. ظاهرة جيب الهواء نادرة أثناء تطبيق التحكم في التدفق.
1.
2. صمام الحجاب الحاجز مع وحدة التحكم (C-TOP)
3. منظم وضع الصمام
4. وحدة مستشعر الموضع
5. محرك الفولاذ المقاوم للصدأ
6. المحرك البلاستيكي
التشغيل الكهربائي
7. صمام الحجاب الحاجز الكهربائي
العملية اليدوية
8. مقبض بلاستيكي
9. مقبض الفولاذ المقاوم للصدأ
مادة الجسم صمام
10. الجسم: الصب / التزوير
مبادئ التشغيل
1. الحجاب الحاجز يوفر ختم الجسم وكذلك ختم المقعد. لا توجد مسارات للبيئة الخارجية ، لذلك فهي مناسبة للعمليات المعقمة
2. عندما يتم إغلاق الصمام ، تتحرك وسادة ضغط تدعم الحجاب الحاجز نحو وجه الختم على الجسم. عندما تحرك لوحة الضغط ، تنحني الحجاب الحاجز ويُجبر على منطقة المقعد في وسط الجسم وبالتالي إغلاق مسار التدفق عبر الجسم.
3. العلاقة بين الجسم بلوحة الضغط تمنع على ضغط الحجاب الحاجز
4. يمكن أن يكون الصمام تشغيلًا يدويًا وتجهيزات التحكم في التشغيل الهوائية من صمامات الملف اللولبي
cetificate من صمام الحجاب الحاجز
1. جميع الراتنج الاصطناعي والإضافة يتوافق مع شهادة FDA.
2. يتم توثيق التركيب الكيميائي المادي والخصائص الفيزيائية وعملية التصنيع.
3.3-اتساق المصادقة
4.CE-Ped/97/33/EC
5. en 10204-3.1
الحجاب الحاجز من الصمام
1. EPDM+PTFE (لاصق)يحتوي قرص الحجاب الحاجز على مقاومة كيميائية عالية ، وثبات عال ، والمرونة الجيدة ، والحياة الطويلة ، والختم العالي ، ولا تنكس الكود ، ولا يتأثر بتقلبات درجة الحرارة أداء ممتاز ، سواء كانت الدورة الحرارية أو الدورة الباردة أو نظام تطهير البخار.
sepcification: 1-3 "، DN20-DN80
درجة الحرارة: -20 إلى 120 درجة
2. EPDM+PTFE (منفصل) يمكن أن يقلل من تحمل الحجاب الحاجز ويثير عمر خدمة الحجاب الحاجز
sepcification: 1-4 "، DN20-DN100
درجة الحرارة: -20 إلى 150 درجة
3 ختم واحد (EPDM/SILICONE/FPM) ، حجاب الحاجز المطاطي مضمن طبقة من طبقة الألياف الفلكنة يعزز خصائصها الميكانيكية ، ثم الحجاب الحاجز في الضغط على الضغط ودرجات الحرارة عالية الختم ، وتعزيز تصلب الألياف في الترباس الفولاذ المقاوم للصدأ ، وذلك لضمان رابطة أفضل وربط المعادن. لذلك فهو مناسب للاستخدام في بيئة الفراغ.
sepcification: 1-4 "، DN20-DN100
درجة الحرارة: -10 إلى 120 درجة
4. حشية الحجاب الحاجز من النوع الصغير (EPDM ، السيليكون ، FPM ، EPDM+PTFE)
sepcification: 1/4 "-3/4" ، DN6-DN15
درجة الحرارة: -20 إلى 150 درجة
المعالجة السطحية:
1. للميكانيكية المصقولة: ra ＜ 0.5μm ، خارج: من 1-4 "برميل رملي ، أقل من 1" مع مرآة مصقول
إذا احتجت إلى مزيد من المعلومات ، يرجى الاتصال بنا مباشرة.
